BMW 523i ハイレゾプレーヤー+Morel 3wayスピーカー取付+Helix DSP+サブウーハー

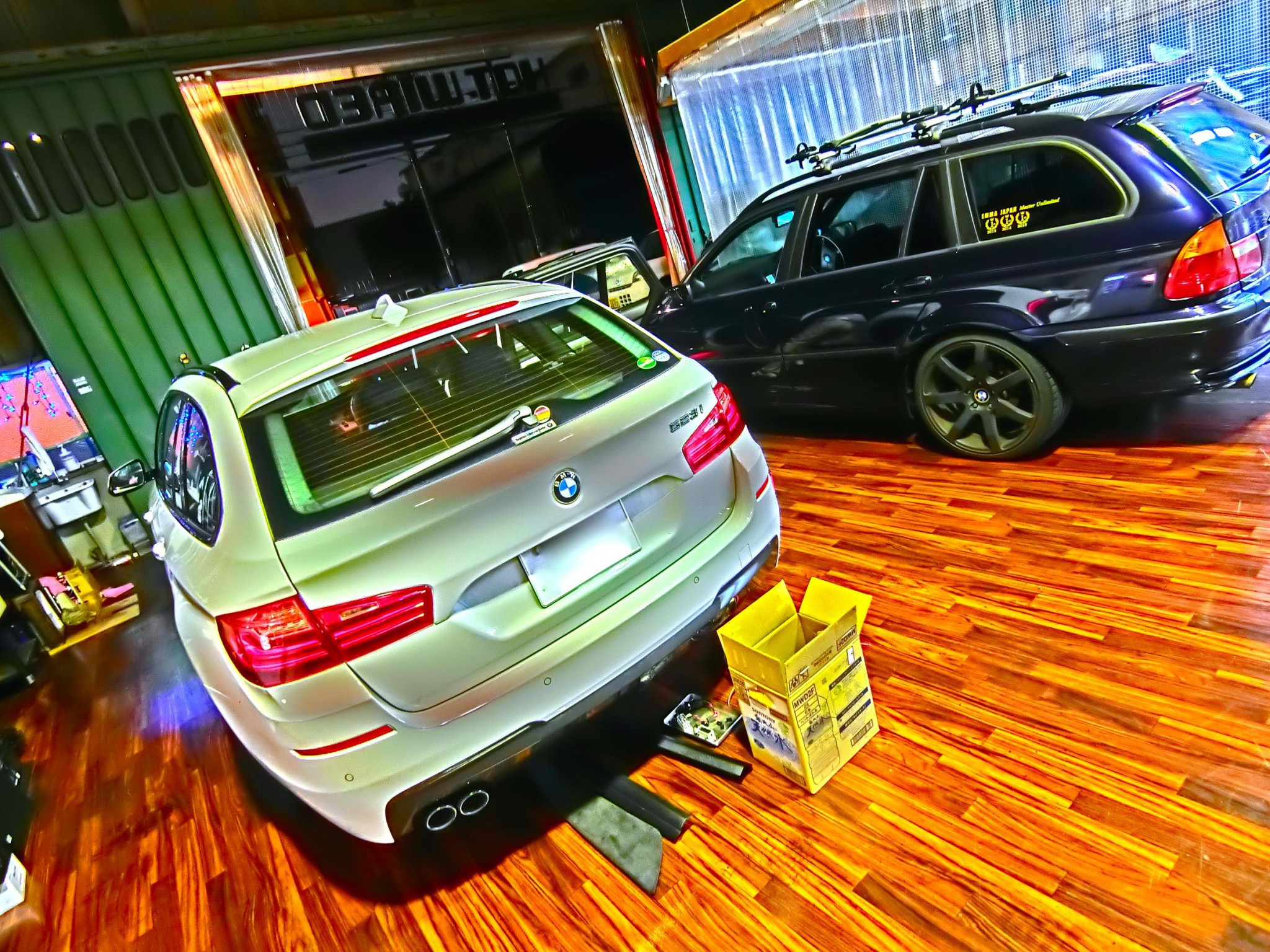

BMW 523i ツーリング のスピーカー交換

※CHROMEで画像が表示されていない場合は、他のブラウザーをお試しください。



純正ナビを生かしたままで、SONYハイレゾプレーヤーで、モレルの3wayスピーカーをならす方法のご紹介:

スピーカー交換がやりにくい事で有名なBMWですが、F10,F15 BMW 523i/535i/525iなどは、シートの下に特殊なスピーカーがついています。

AUDISON,GROUND ZEROなどから BMW専用スピーカーセットが出ていますので、それらを使用するのが一番簡単な方法ですが、今回は、たいへん苦労してMORELの3WAYスピーカー+サブウーハーを純正位置に取り付けしました。(;^_^

純正でフロント4WAYのマルチシステムになっていますので、パワーアンプの取付も簡単にはできません。

BMWは、純正ナビの交換もできません。

SONYハイレゾプレーヤーで、本格的なハイレゾカーオーディオを構築するために、たいへんな改造が必要になります。

HELIXやAUDISONのDSPを組み込んで、純正のツイーター/ミッドレンジ/ミッドベース/サブウーハーの4WAYの音楽信号をミックス(サミング)してから、プロセッサーを通してパワーアンプに入力する必要があります。

th_CIMG2358

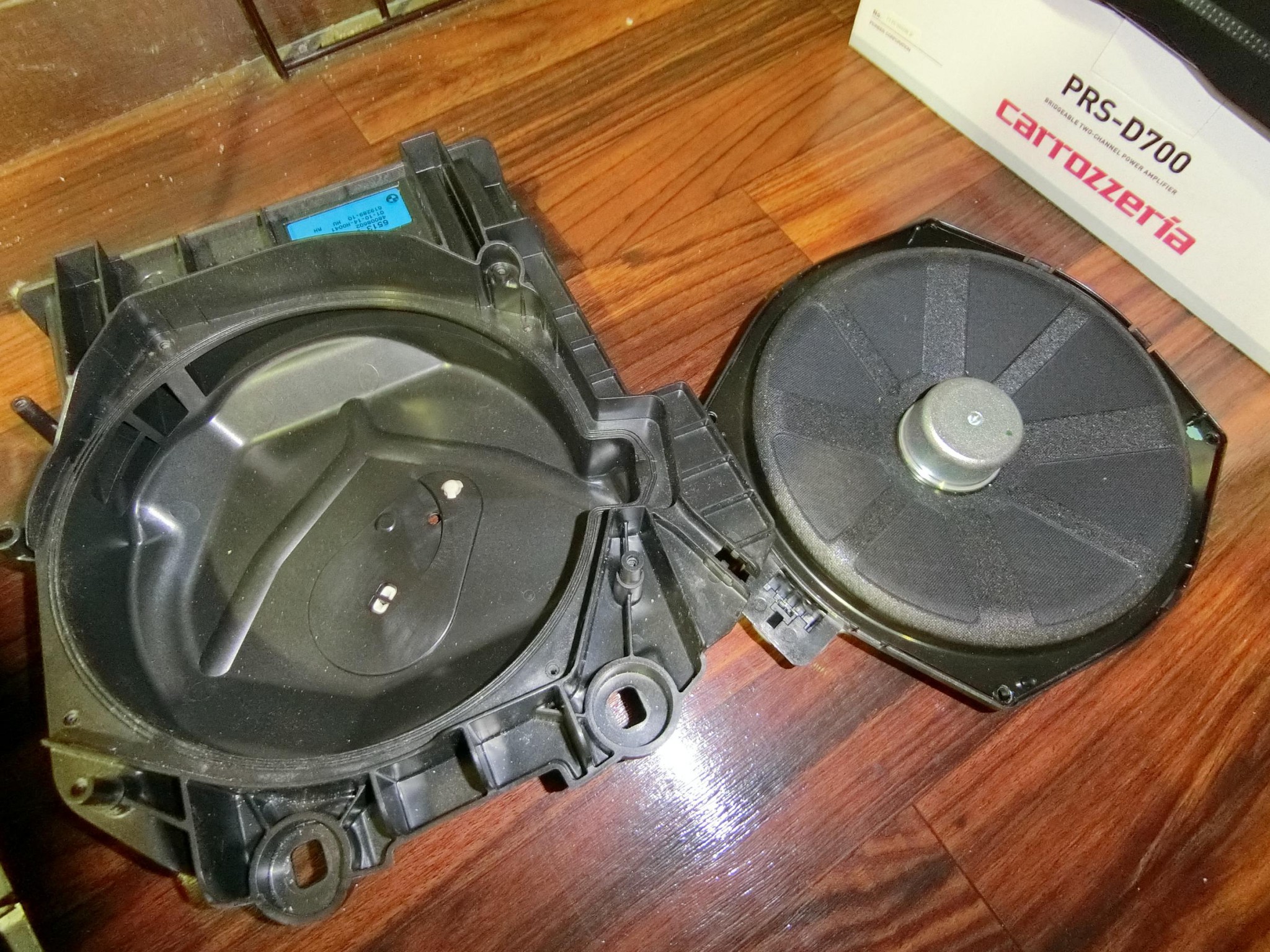

こちらが、BMW純正シート下のスピーカーです。th_CIMG2377

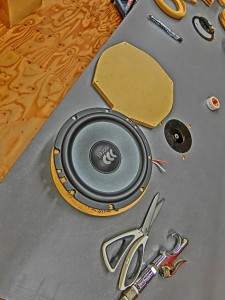

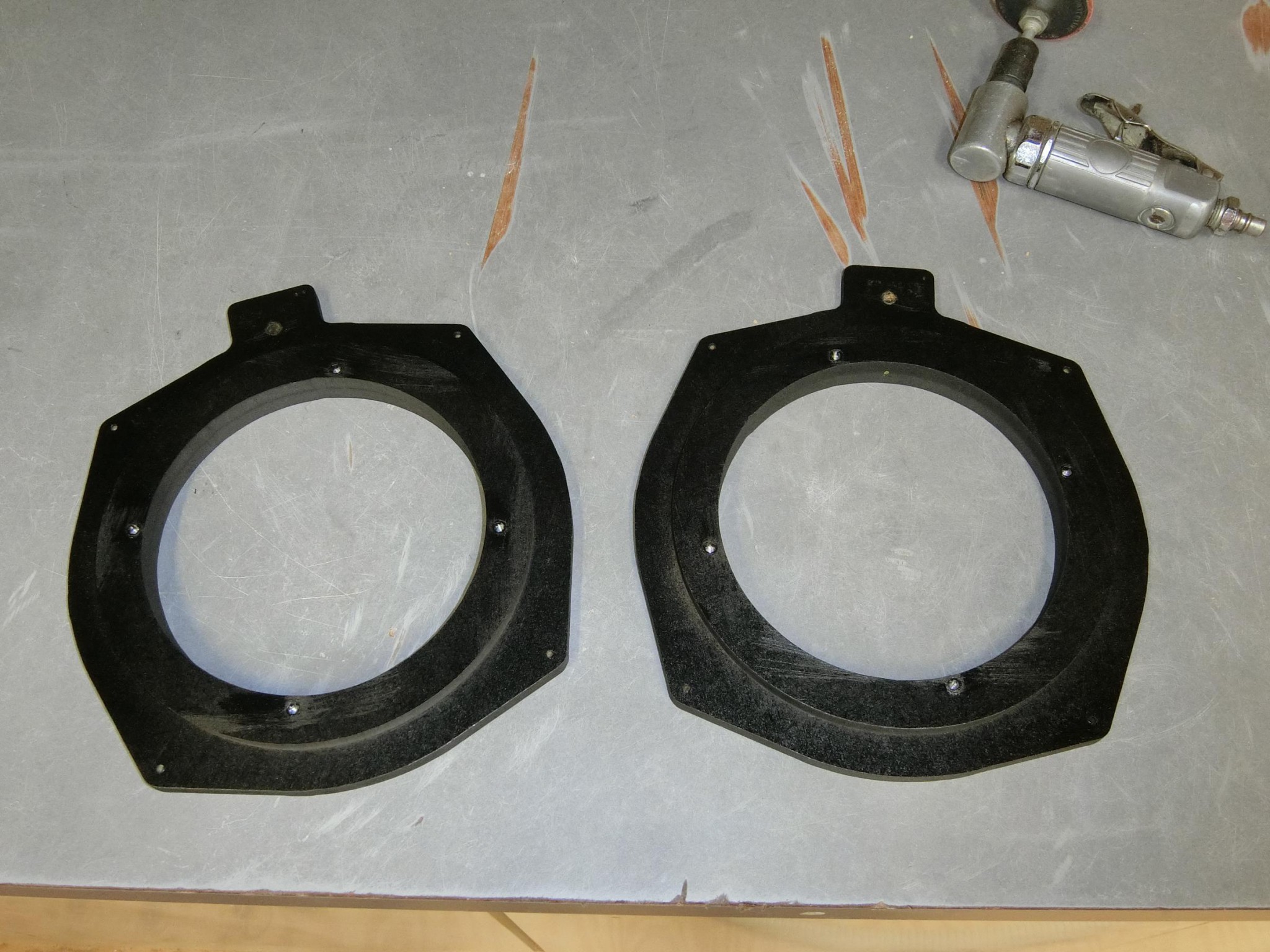

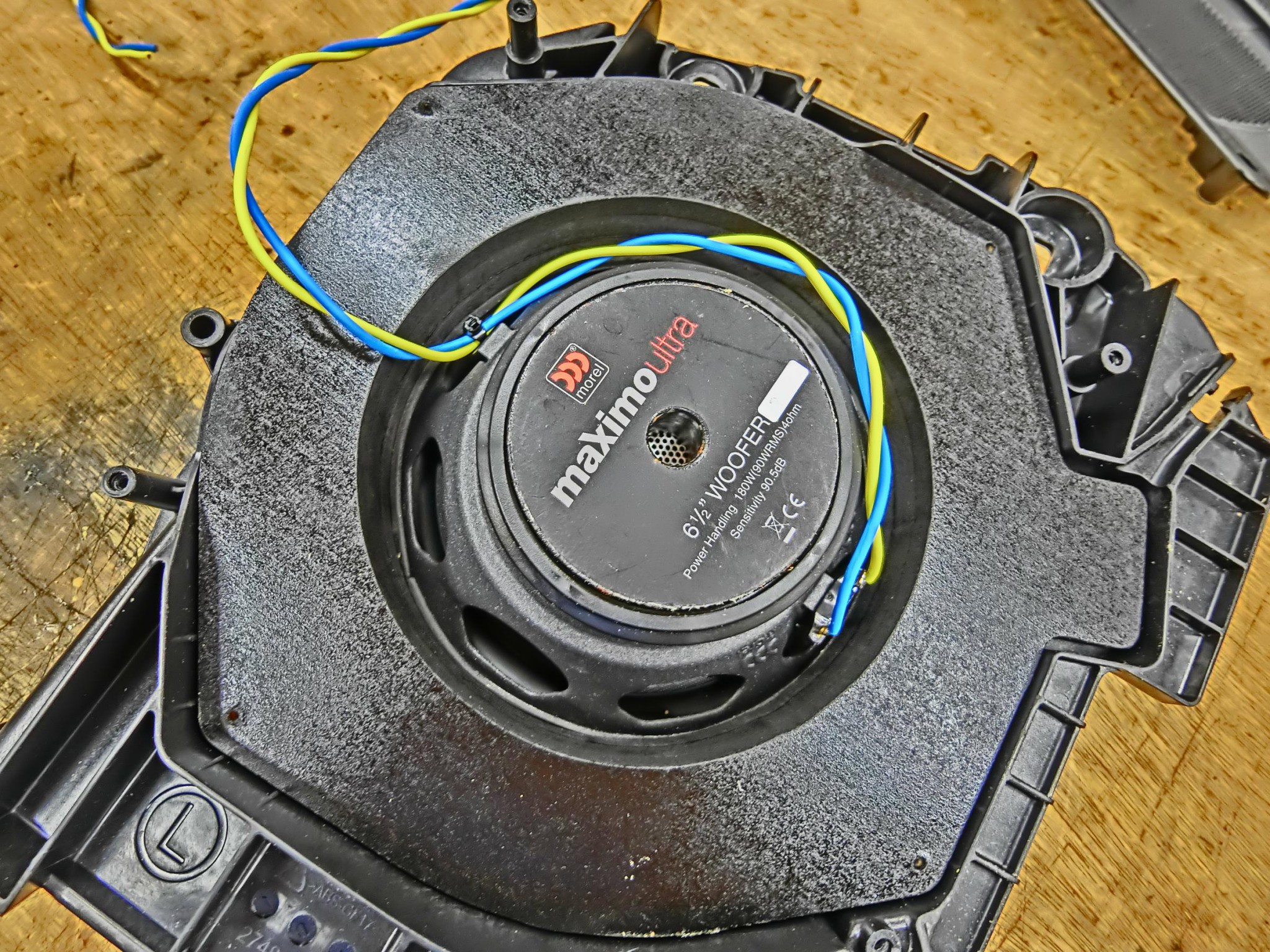

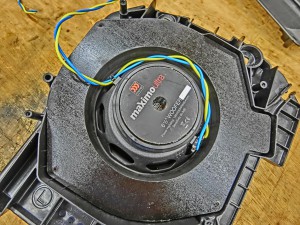

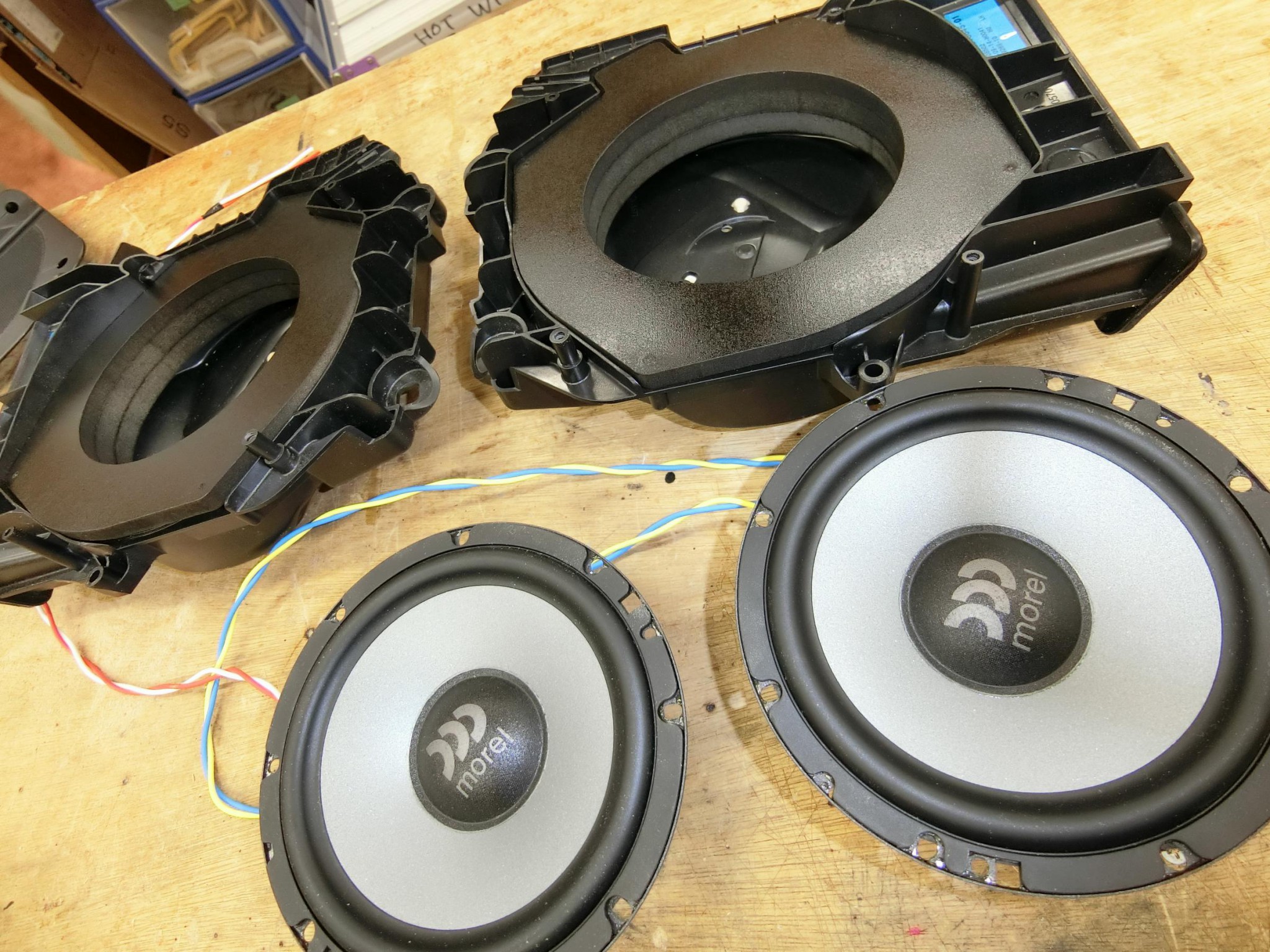

ワンオフでバッフルを切り出して、純正のスピーカーボックスにフィッティング。th_CIMG2378 th_CIMG2376th_CIMG2385

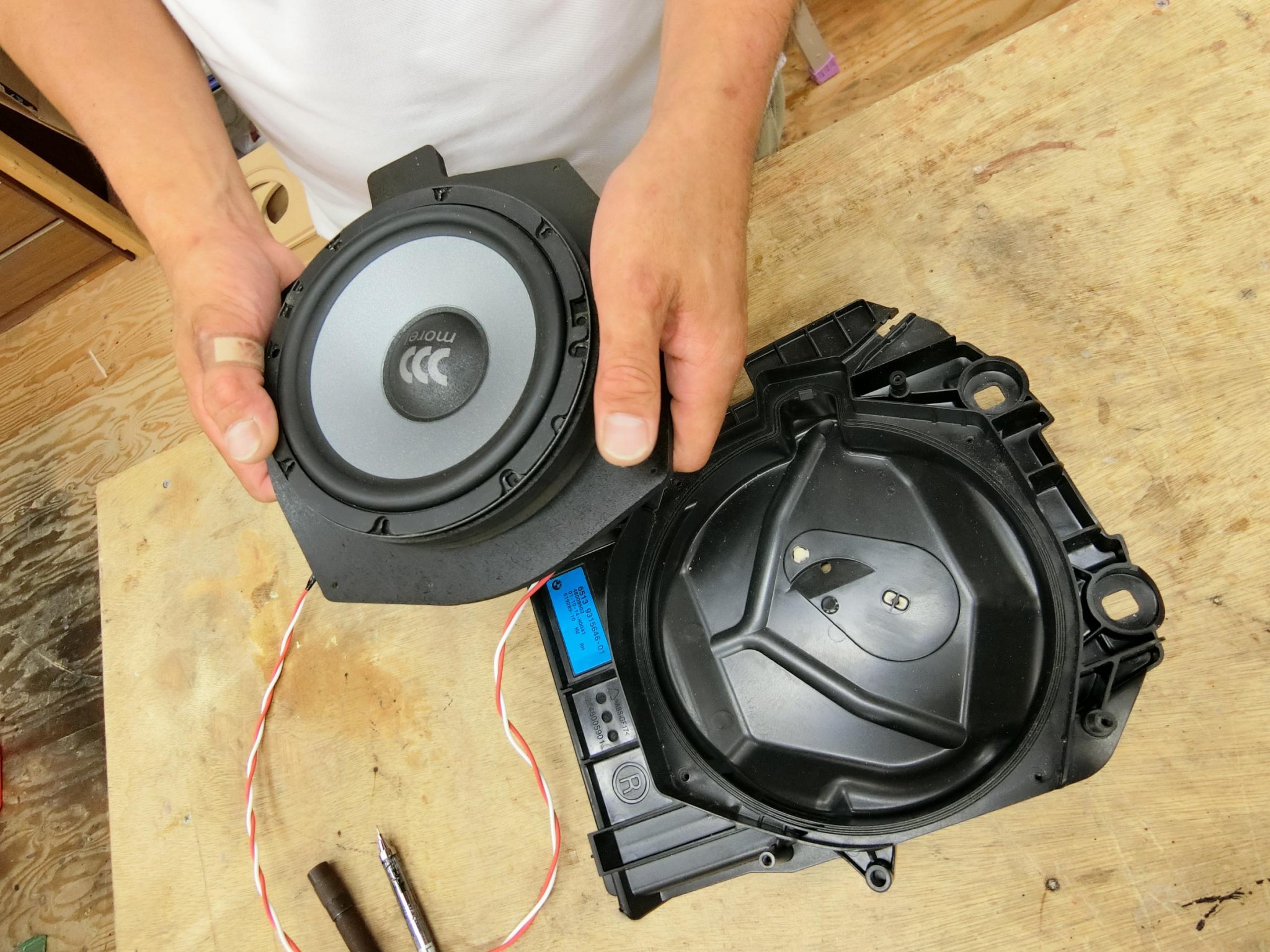

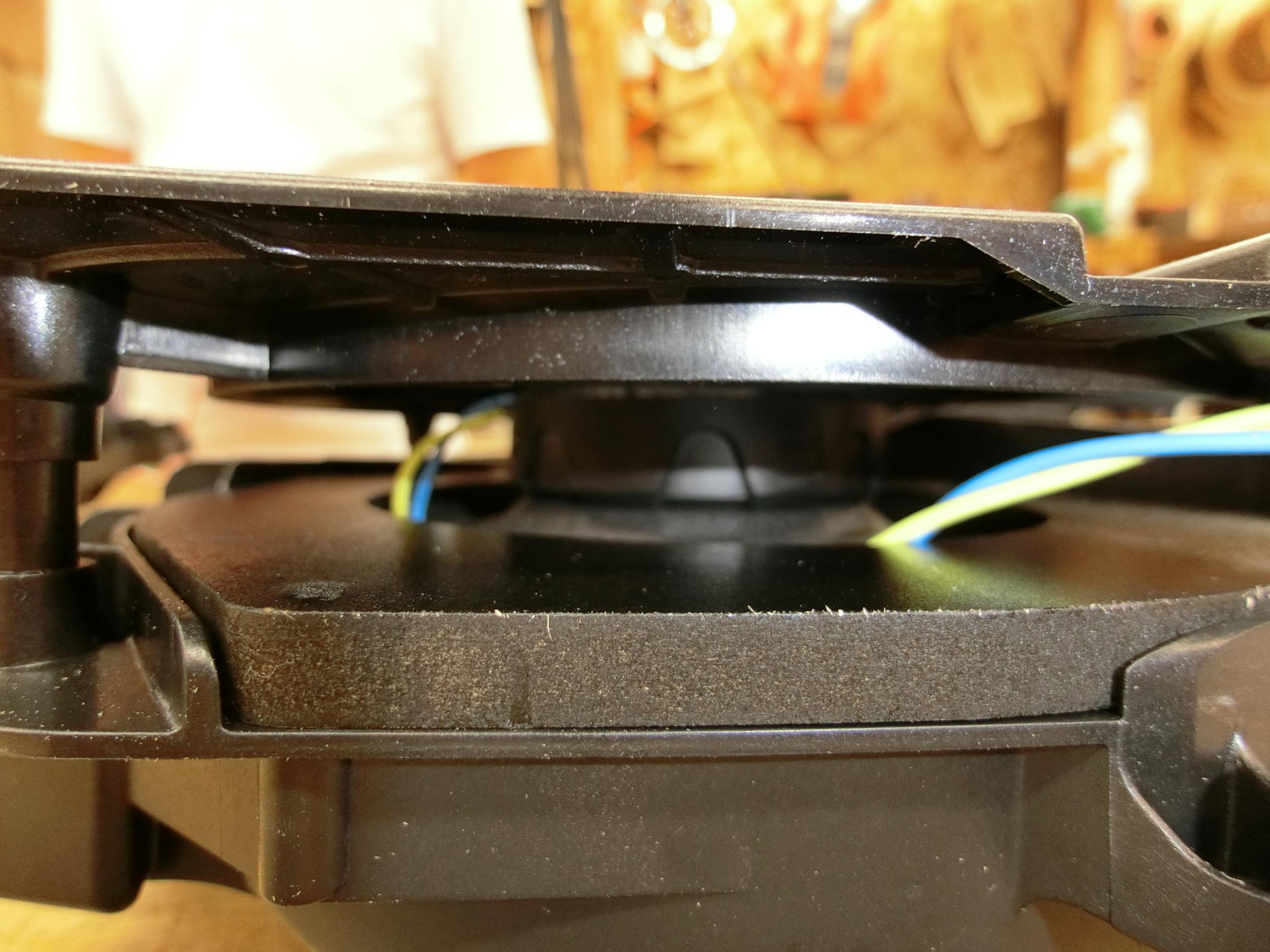

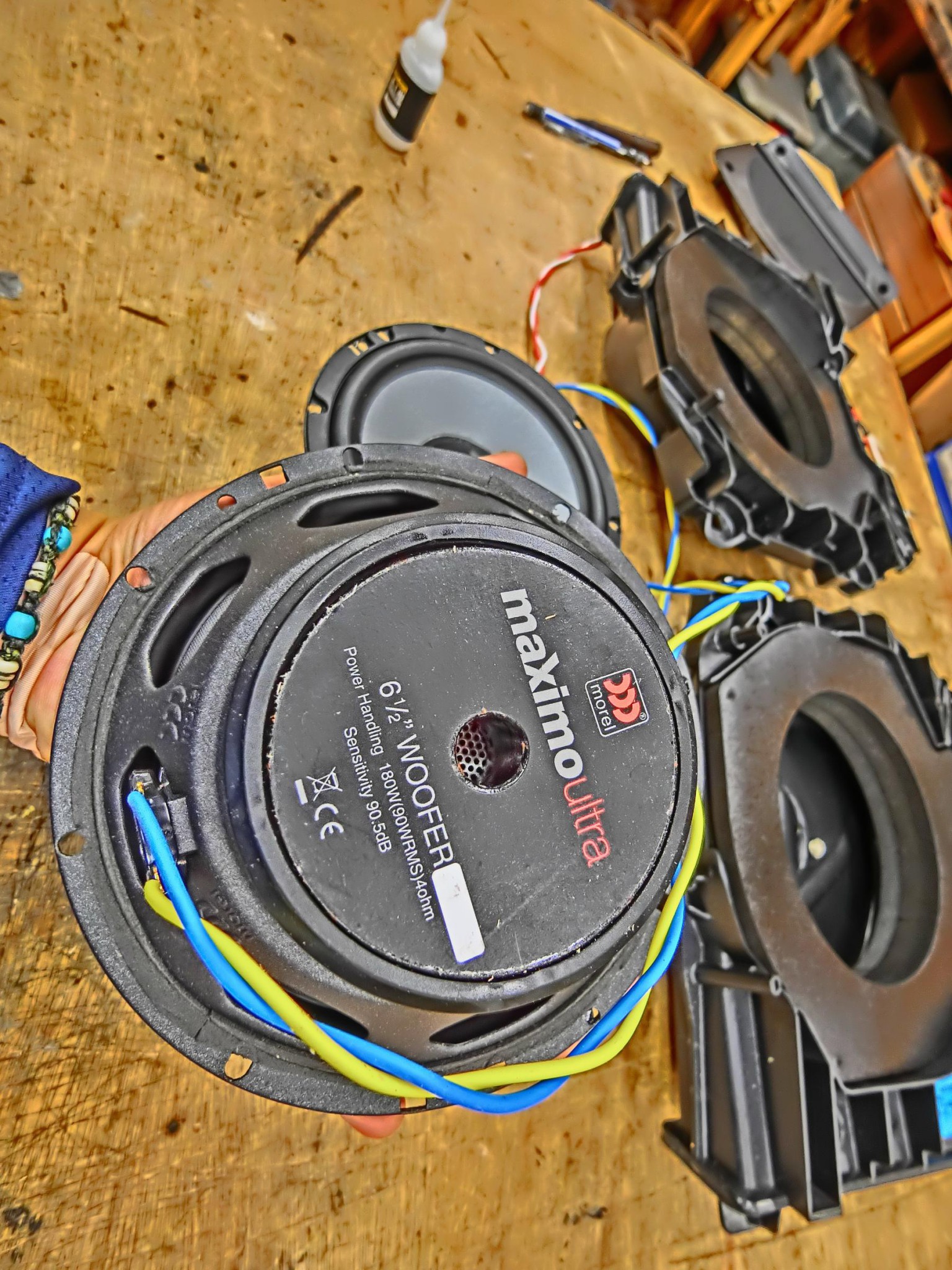

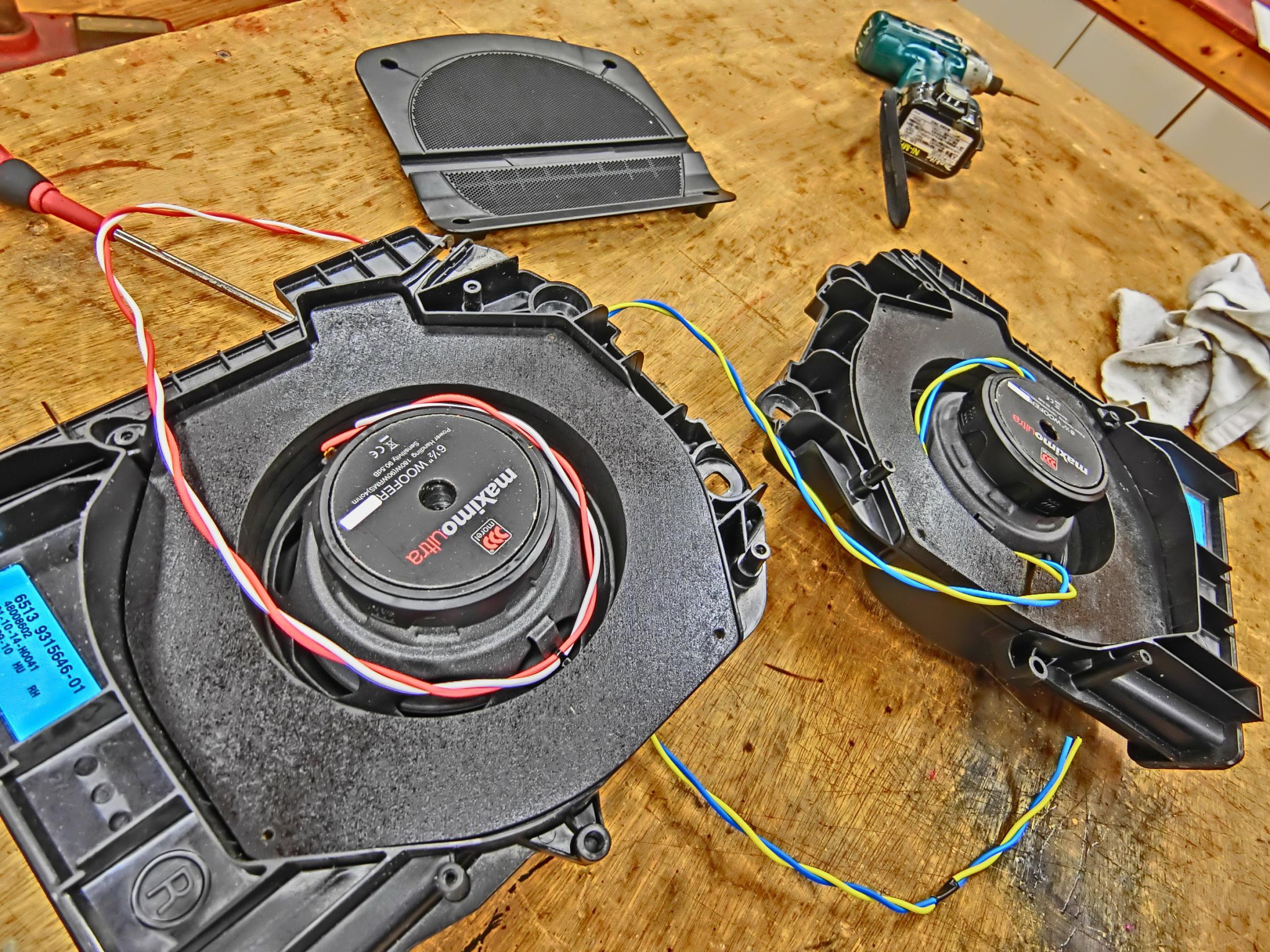

BMWのシート下スピーカー位置に収めるためには、スピーカーのサイズがかなり厳しいのて、相当工夫して取り付けする必要があります。



th_CIMG2387 th_CIMG2402 th_CIMG2403 th_CIMG2408 th_CIMG2409

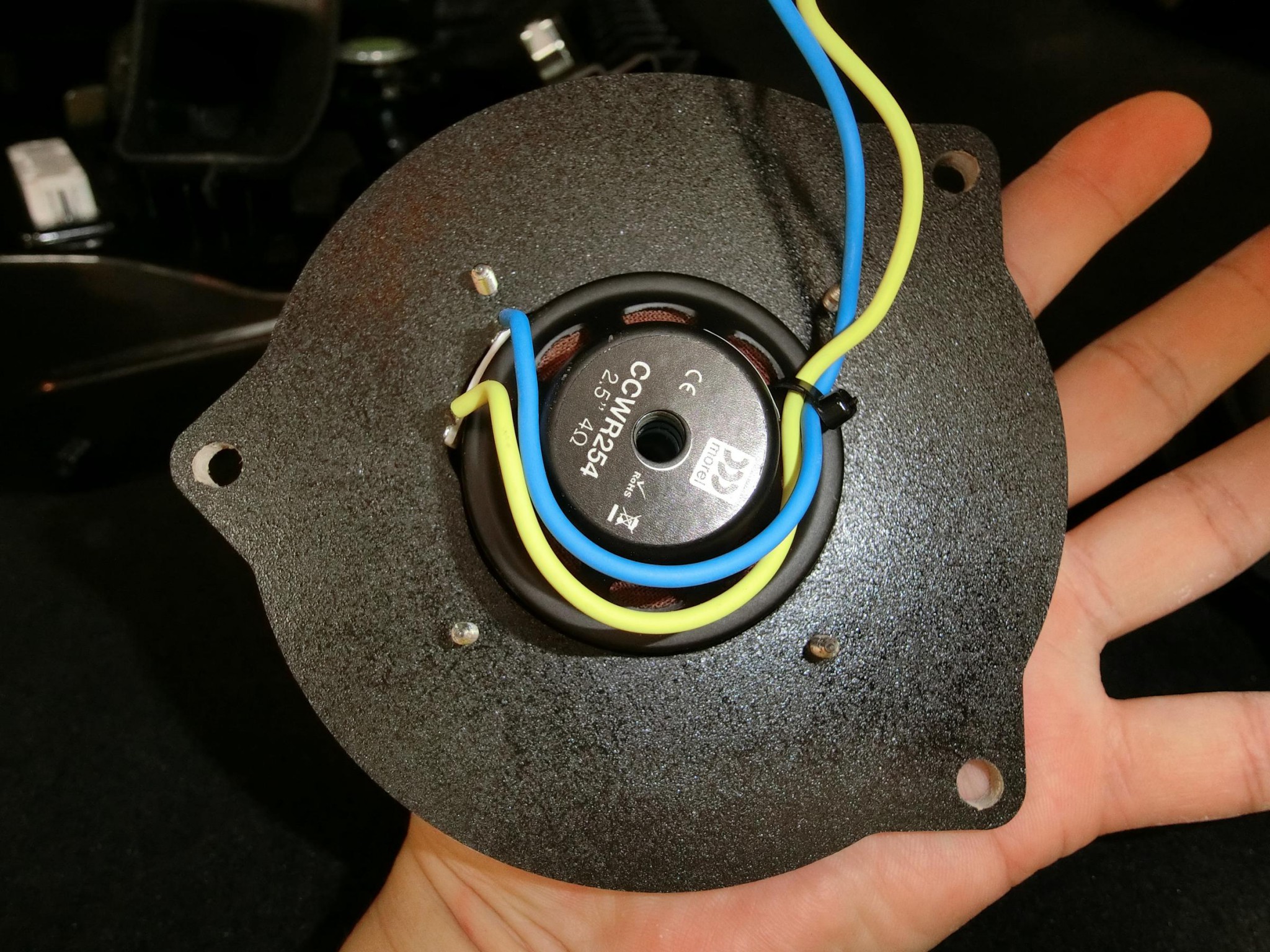

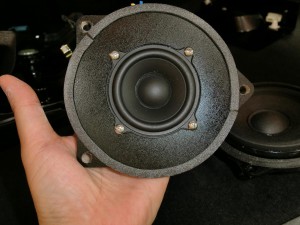

ドアにもワンオフのバッフルを製作して、ミッドレンジを純正位置にインストールします。

 th_CIMG2513

th_CIMG2514

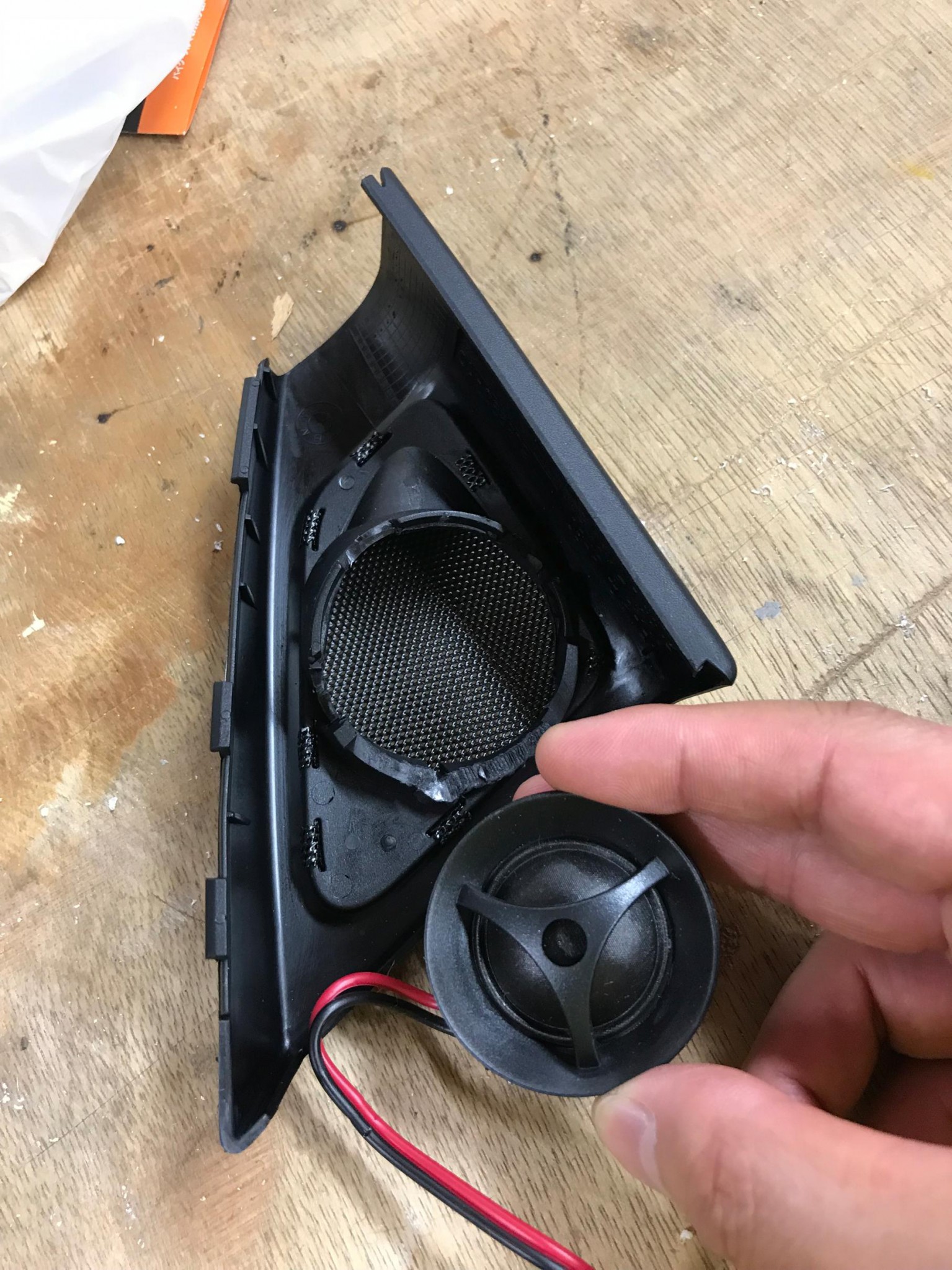

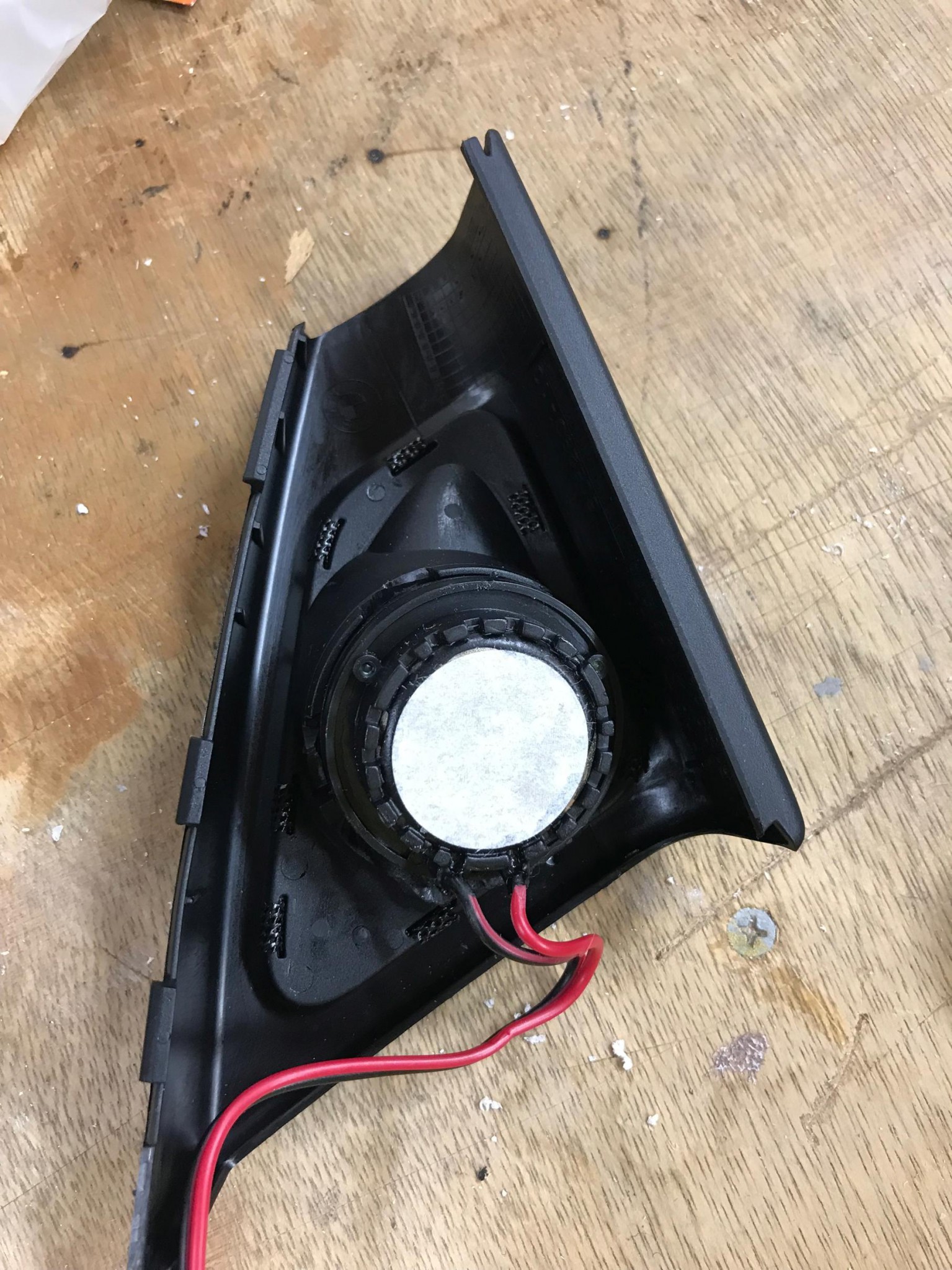

ツイーターも、純正位置に取り付け。

th_IMG_9405th_IMG_9406

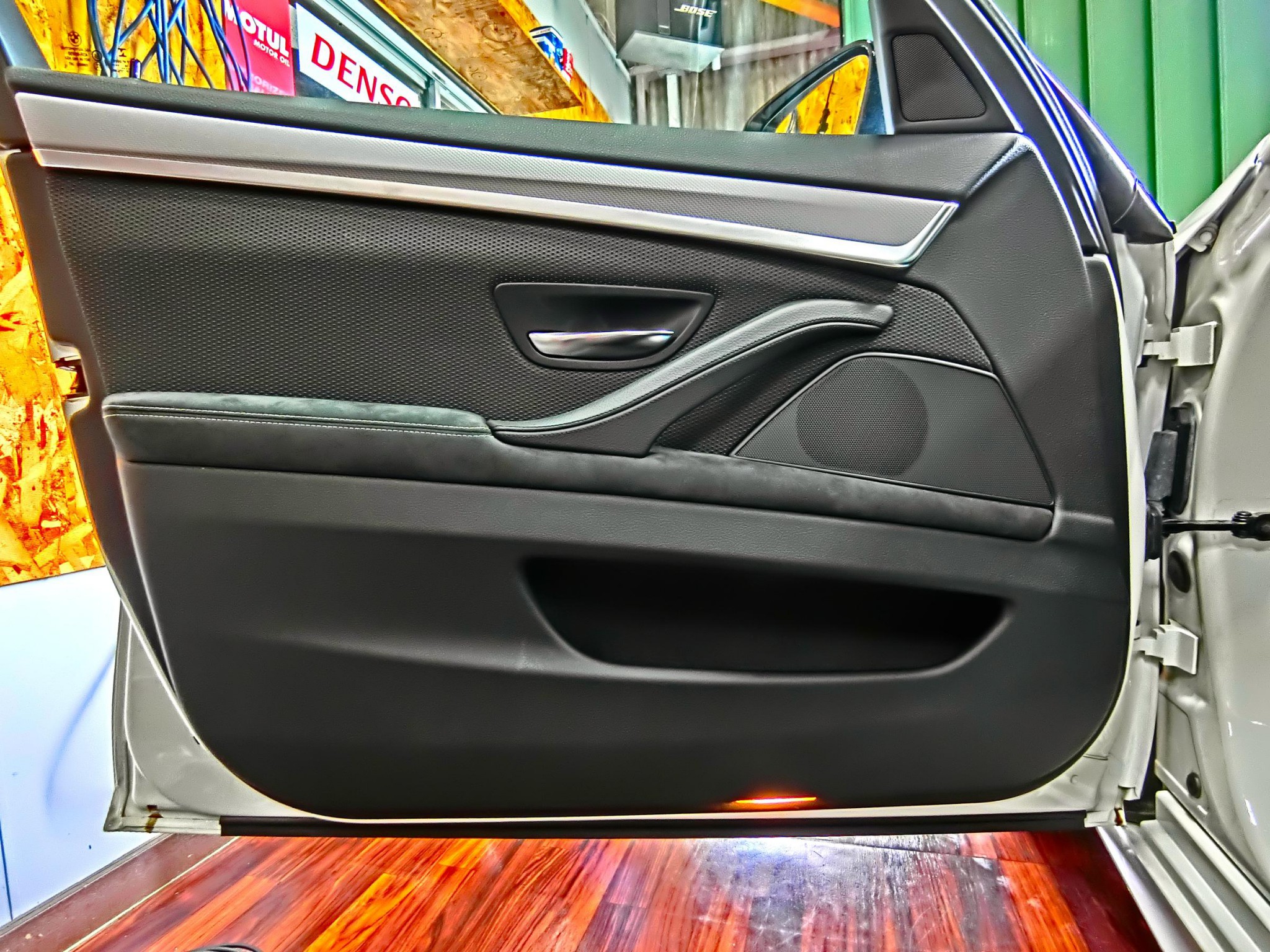

ドアは無加工で純正の見た目をキープです。

th_CIMG2428
th_CIMG2439





BMW純正ナビに、ハイレゾプレーヤーを組み合わせて、HELIXのDSPで制御します。

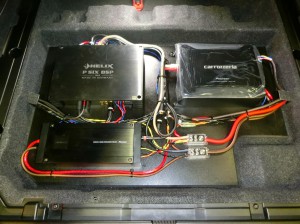

パワーアンプとヘリックスのプロセッサーは、トランクのフロアーに取り付けます。

th_CIMG5059

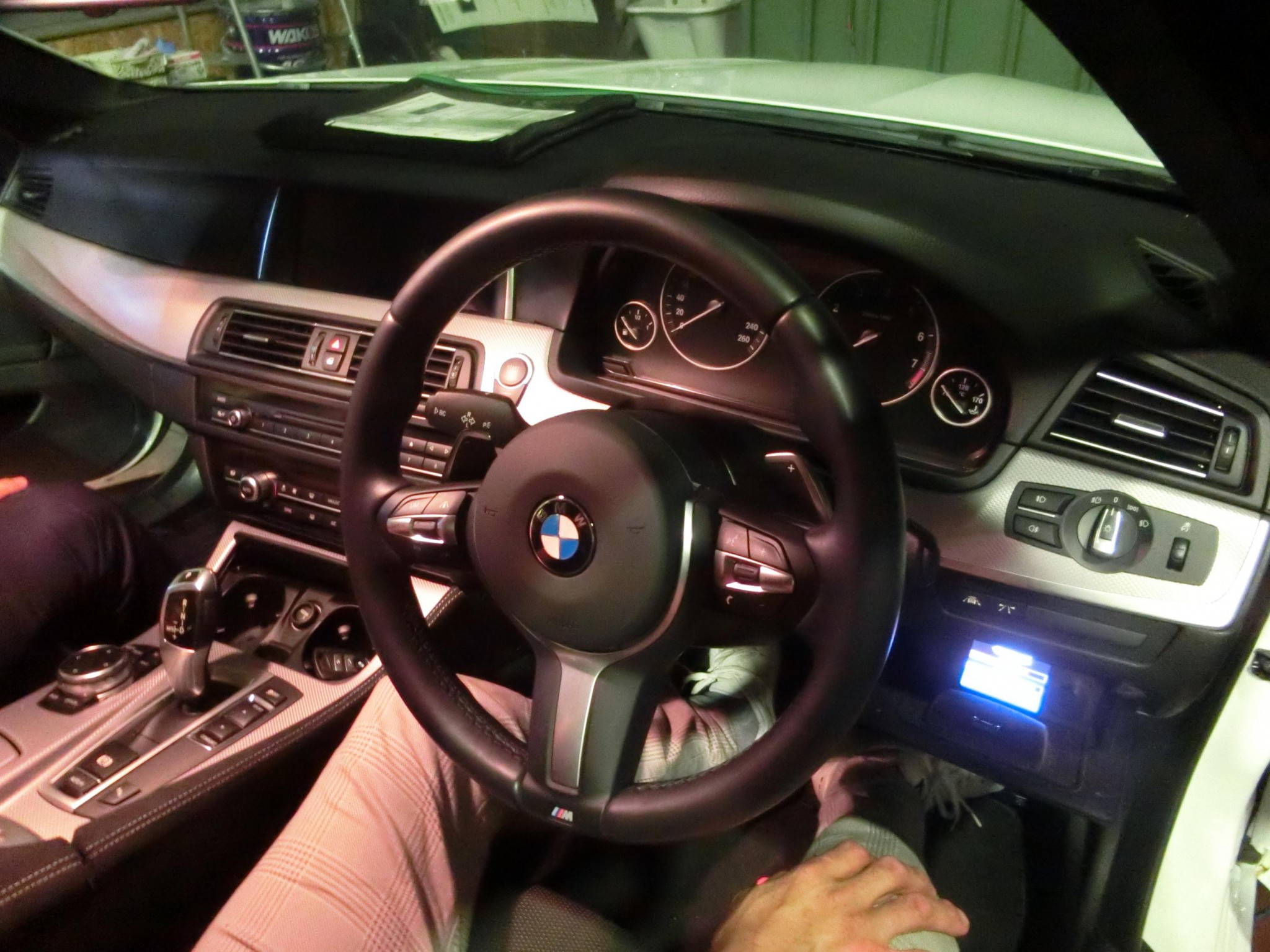

HELIXのコントローラーは、小物入れの中に取り付け。

th_CIMG5065

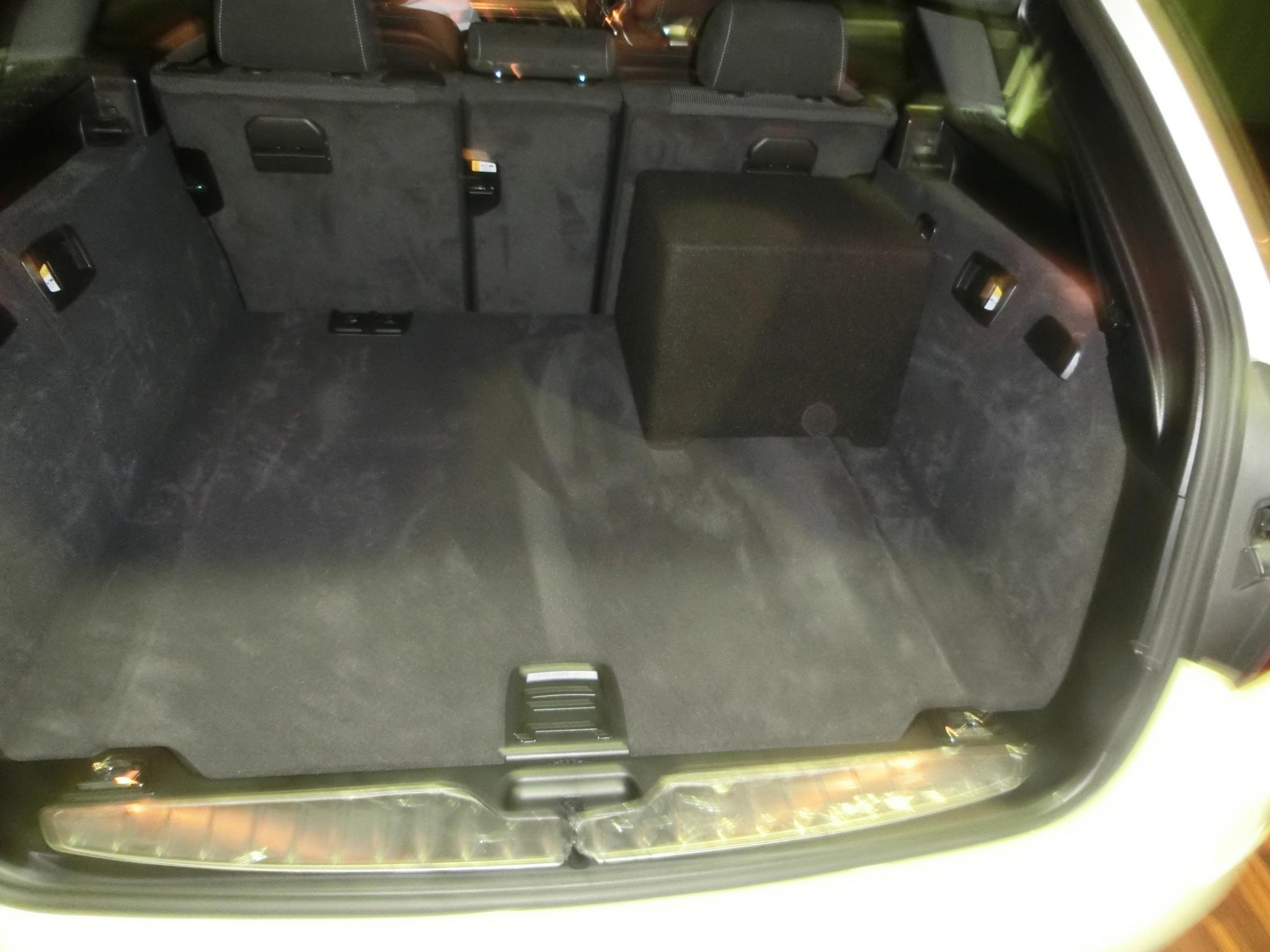

トランクには10インチのウーハーボックスを載せますが、黒のカーペット仕上げで、わりと目立たないスタイルで取付ができました。
th_CIMG5066





フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。
