自作派・DIYカーオーディオのサウンドセッティングのみのご依頼も大歓迎です。ハイエースにサイバーナビの内蔵マルチでロックフォードのスピーカー


自作・DIYでカーオーディオを楽しんでるユーザーで、最後の音調整がうまくできず、調整だけをショップに相談するのも躊躇している方も多いのではないでしょうか?

あるいは、ショップで音調整を実施したものの、結果に満足できずに、「本来の音質はこんな程度じゃないのではないか?」と薄々感づいている方も多いと思います。

名古屋のカーオーディオ専門店「ホットワイヤード」では、DIY/自作カーオーディオのサウンドセッティング・音調整のみのご依頼も大歓迎です。
他店にて購入・取付のカーオーディオの音調整のみのご依頼も大丈夫です。
※業者様からのご依頼も承っております。



今回は、DIYカーオーディオ・自作派のハイエースの、サイバーナビの内蔵プロセッサーのサウンドセッティング・音調整のご紹介です。

HOT WIREDオフィシャルブログの記事では、カーオーディオのサウンドセッティング・サウンドチューニングのご紹介をたくさんしているのですが、今回は、もっとわかりやすくするために、動画撮影をしてみましたので、ぜひご覧ください。
初めての試みですので、名古屋弁丸出してで、ダメダメなカメラアングルや編集は温かい目で見てやってください・・・(^^)

HOT WIRED CHANNEL
https://youtu.be/mXPIBTE8gTo

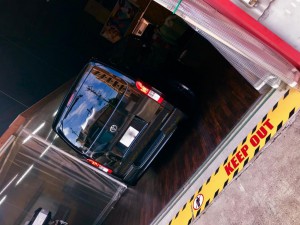

ご来店いただいたかっこいい200系ハイエースがこちら。

自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 200系 ハイエース

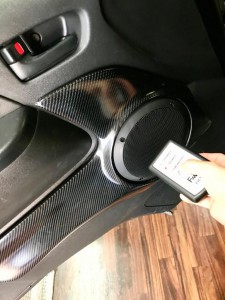

ホットワイヤードでは、サウンドセッティングをする前の大前提として、各スピーカーの位相チェックをお勧めしています。

スピーカーの位相とは、「プラスとマイナイスが正しく接続されているか?」 ということなのですが、

さすがにそんな初歩的な事を間違えているはずはないので、位相チェックはしなくて良いと言われる方もいますが、DIYに限らず、プロショップで組んだカーオーディオでも、驚くほど多くの車がどこかのスピーカーの位相が逆になったまま気づかずに聞いていますので、ぜひ一度位相の確認をしてみてください。

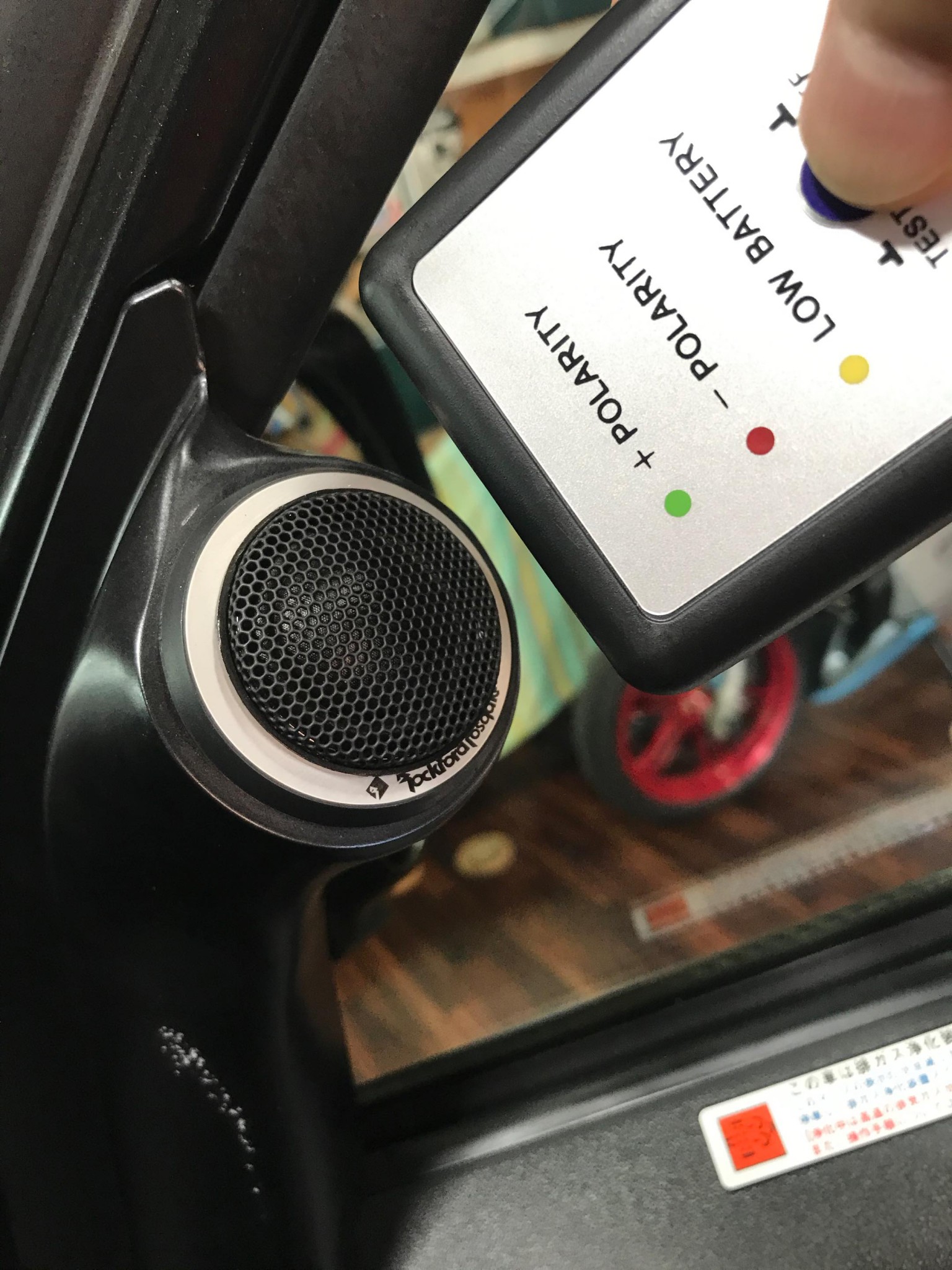

耳で聞き分けるのは不可能ですので、必ずポラリティーチェッカーで測定して確認してください。

※実は、スピーカーやアンプの内部配線や端子部の+/-の表示が間違っていることも珍しくないのですよ。

今回は、右のツイーターが逆相になっていましたので、修正しました。

位相チェッカー 自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県位相チェッカー 自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 逆相

サイバーナビは、かなり多機能なDSPを内蔵しており、内蔵プロセッサーだけで本格的なサウンドセッティングが可能です。

さらに、内蔵マルチと呼ばれている、内蔵アンプだけでツイーターとミッドをマルチシステムが組めるので、今回のDIYユーザー様も内蔵マルチでロックフォードの2WAYスピーカーをマルチ接続+パワードウーハーというシステムでした。

しかながら、多機能で調整幅が広いということはすなわち、調整の難易度が高く、それなりの設備を有したショップで正しく測定機器を使いこなせて、聴感での調整のスキルもあるインストーラーがサウンドセッティングをしないと、デタラメの音調整でグチャグチャの音を聞かされる羽目になってしまうのです。

よく、サイバーナビは音が良いとか、三菱サウンドナビは音が良いとか言われて買ったのに、古いナビの方が良かった、なんて話も聞きますが、ハイエンド機はあくまでも調整機能を使いこなして、完全にサウンドセッティングができた時に音が良くなるわけで、取り付けただけで、調整が狂っていると、むしろとても酷い音になってしまうからなのです。

なので、サイバーナビを取り付けたから即イイ音、というわけにはいかないのです。

宇多田ヒカルとかかけて、耳だけで適当にチョイチョイやってるヤツはインチキですよ!(笑)

自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 サイバーナビ 内蔵マルチ 内蔵プロセッサー DSP タイムアライメント

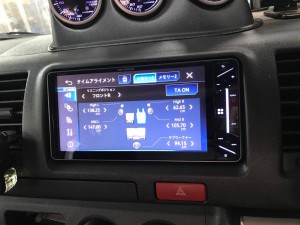

サイバーナビの内蔵プロセッサーのサウンドセッティングは、主にクロスオーバー、タイムアライメント、イコライザーの調整作業になります。

ハイエースは、着座位置が高くて右寄りで、リスナーから左右のスピーカーまでの距離差が極端に大きい車ですので、タイムアライメントのセッティングが非常に重要かつ難しい車種でもあります。

タイムアライメントの調整がうまく決まると、各スピーカーの存在感がなくなり、音が全て前からのみ聞こえてくるようになり、フロントガラスの根元あたりのスピーカーのない位置から音が聞こえてくるようになります。

ボーカルはダッシュボード中央奥にフォーカスして、ステレオセパレーションが良く、サウンドステージの幅は左右のピラー以上に広がり、各楽器やコーラスの位置関係がはっきりくっきりとダッシュボード上に展開するようにってびっくりされると思います。(^^)

サウンドセッティング後のオーナー様の驚き具合の動画はこちら!
https://youtu.be/mXPIBTE8gTo

自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 サイバーナビ 内蔵マルチ 内蔵プロセッサー DSP

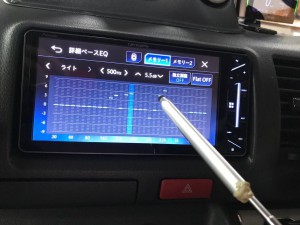

イコライザーは、運転席に測定用のマイクを立てて、RTAという機械で車内の周波数特性を測定しながらリアルタイムで表示して、調整していきます。

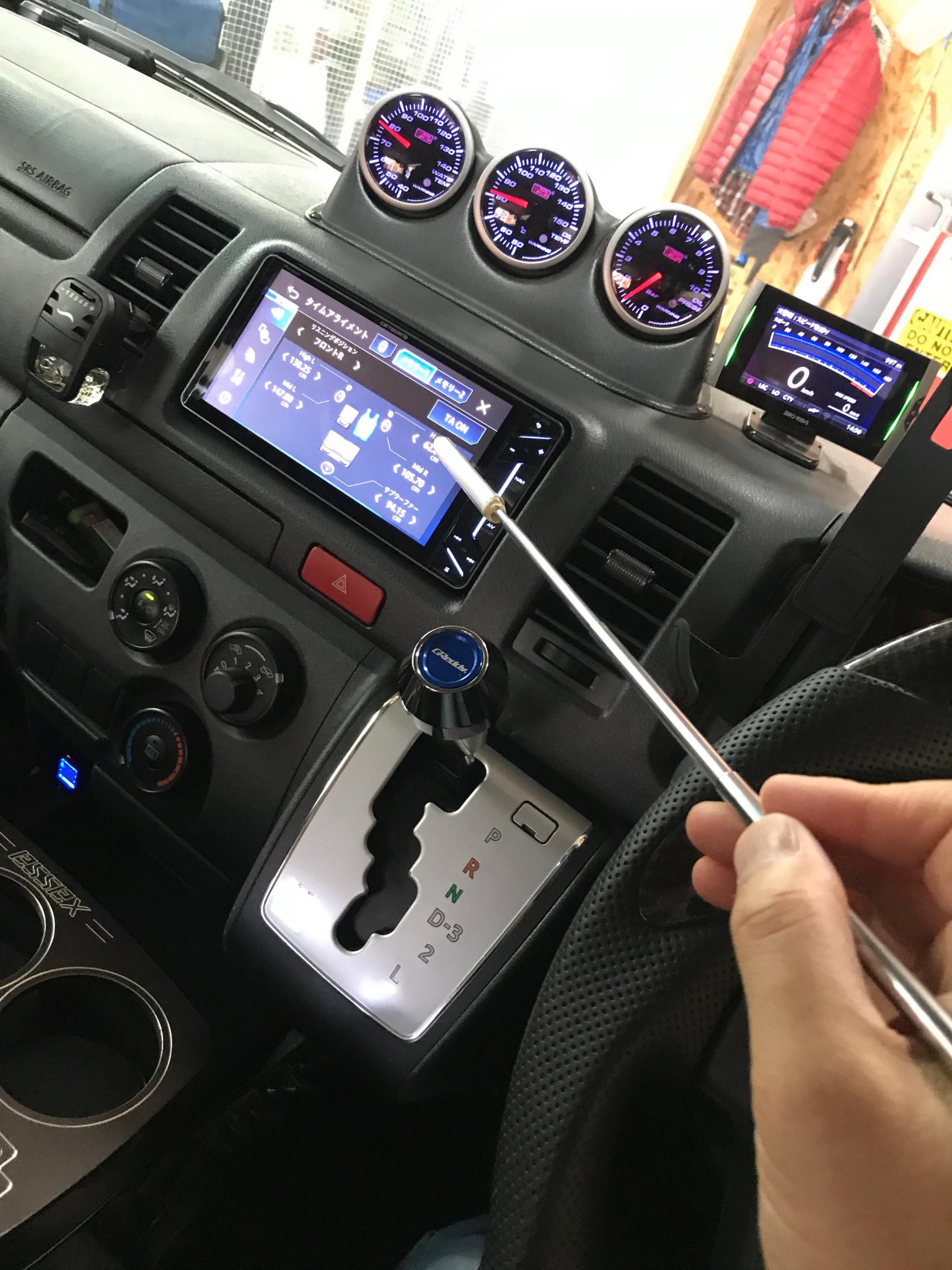

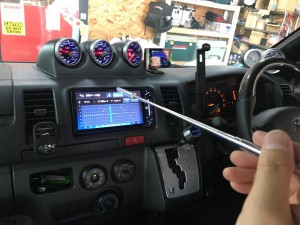

頭を動かすことなく、タッチパネルの調整画面をタッチできるように自作した如意棒でタッチ。

th_UNADJUSTEDNONRAW_thumb_73243自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 イコライザー EQ

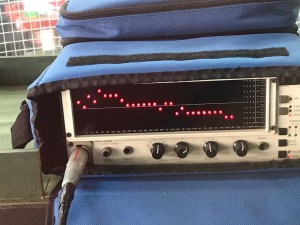

こちらが入庫時のイコライザー調整前の車内の周波数特性を表示した画面の波形です。

出てない音と出すぎている音が見てわかります。
ディップやピークが激しくて、かなりうっとしい音と想像できます。

自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 RTA イコライザー調整

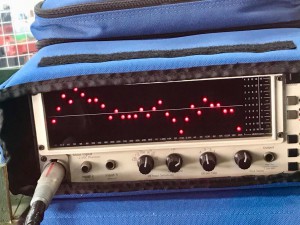

調整の途中経過

自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県 イコライザー設定

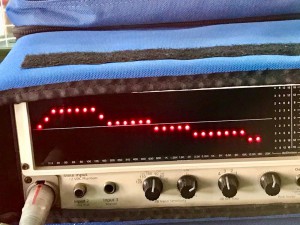

イコライザー調整完成後の車内の周波数特性の波形の画面。

自作 DIY カーオーディオ 調整 音調整 サウンド設定 サウンドセッティング チューニング HOT WIRED ホットワイヤード 名古屋 愛知県

隣接する周波数の上下の差が無くて、低音から高音にかけてなだらかに減衰していく、理想的な周波数特性を実現できました。
(ハイエースでここまで理想的な周波数特性を実現するのは意外と難しいので、DIYユーザー様の取り付けも良かったものと思われます。)

これで全帯域の音が綺麗に聞こえて、スッキリ気持ちよく音楽を聞けるようになったわけです。



サウンドセッティング完了後のオーナー様のインプレ動画はこちら!
https://youtu.be/mXPIBTE8gTo



HOT WIREDでは、DIY・他店にて取り付けのカーオーディオの音調整のみのご依頼もウエルカムです。(^^)

プロセッサーのサウンドセッティング一式:35000円(税別)
作業時間:2〜3時間ほど
完全予約制
ご都合の良い日時をお知らせの上、メールにてご予約をお願いいたします。
