iMac 分解 (HDD交換と内蔵電池の交換)


ファイル共有がうまくいかない,アクセス権の設定が狂う,外付けのHDDにカギのマークがついてロックされてしまう,などなど,
ずいぶん長い間調子が悪くて,OSの再インストールしたり,タイムマシーンから復旧したりを繰り返していた,お客様用のiMac。

クソ忙しいのに,めんどくさいiMac。

ホントは新しいヤツに買い替えたいのですが・・・。(泣)



これがないと,インストールの写真を見たり,ネット見たり,お客様との打ち合わせ時に困るんですよ!



ついに画面がグチャグチャになったりしてきやがったので,お仕置きをかねて分解してやる事にしました。

th_IMG_1368

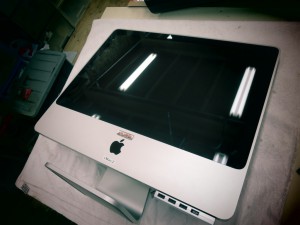

外側には,メモリースロットのふたを開ける為のネジが一本しかない,iMac。

どうやって分解するかと言うと,まずは画面のガラスを外します。

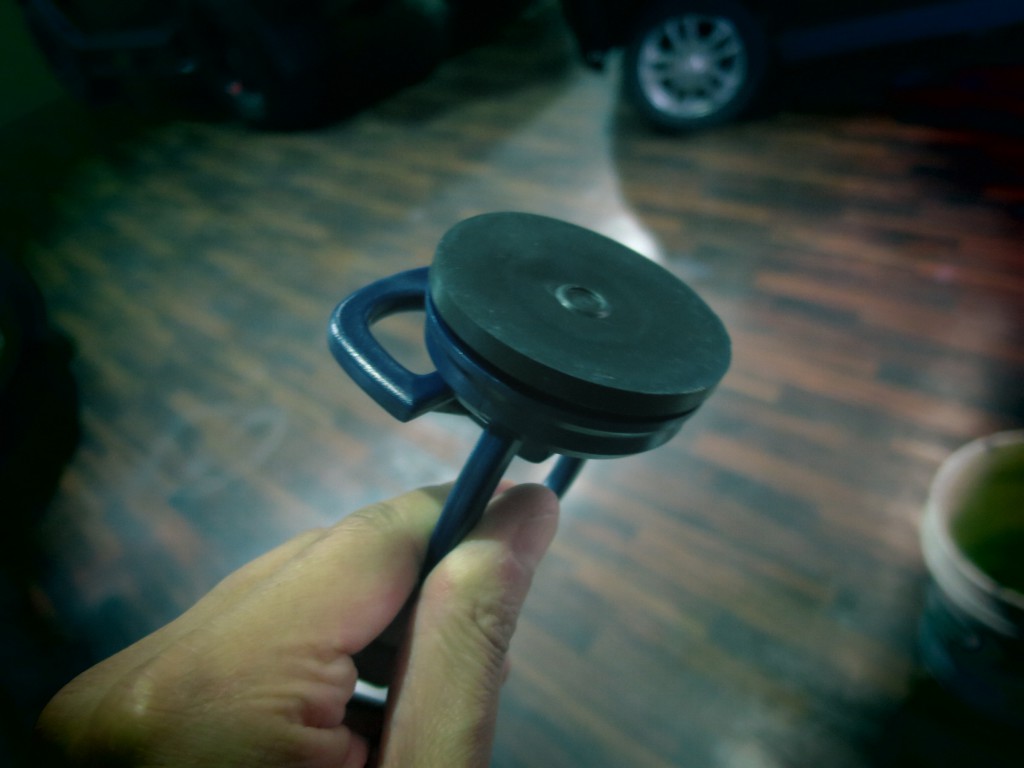

液晶画面の保護のガラスは、実はマグネットでくっついているだけなので,こんな吸盤の強力なヤツでくっつけて引っぱり剥がします。

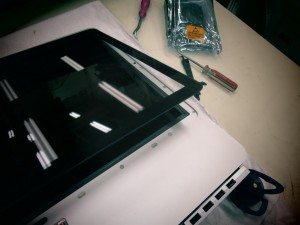

th_IMG_1402th_IMG_1369

すると,液晶の枠にネジがあるので,全部外します。

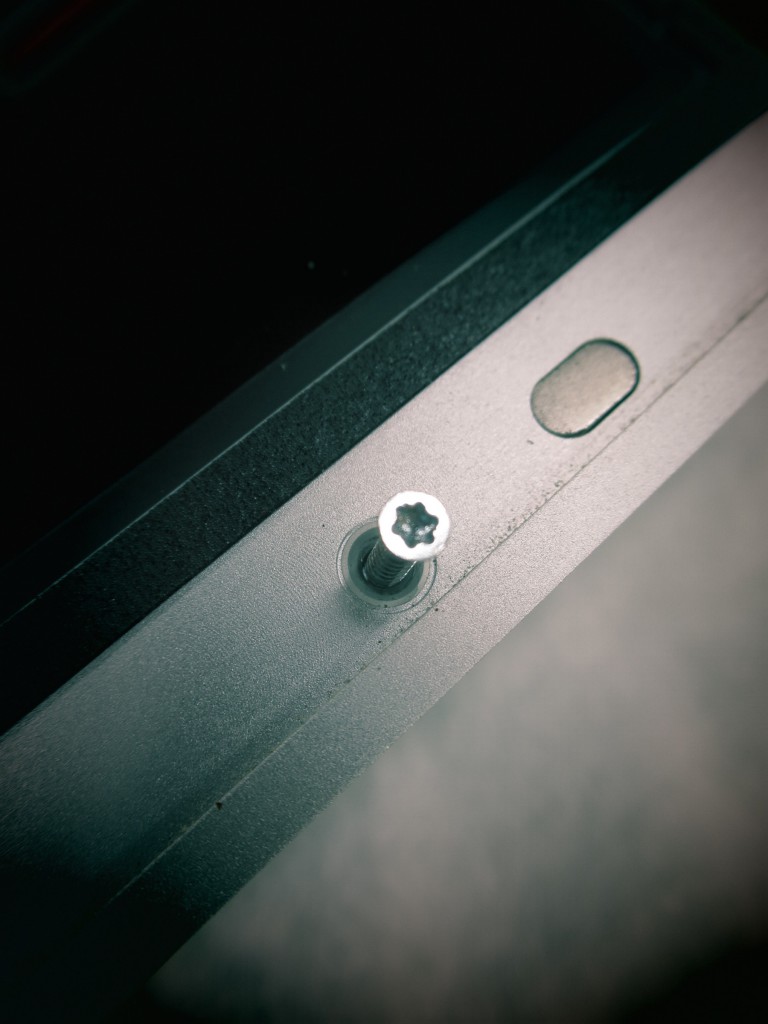

ただし,ネジはこんな特殊なネジが使用されているのため,専用工具がないと分解できません。

th_IMG_1372

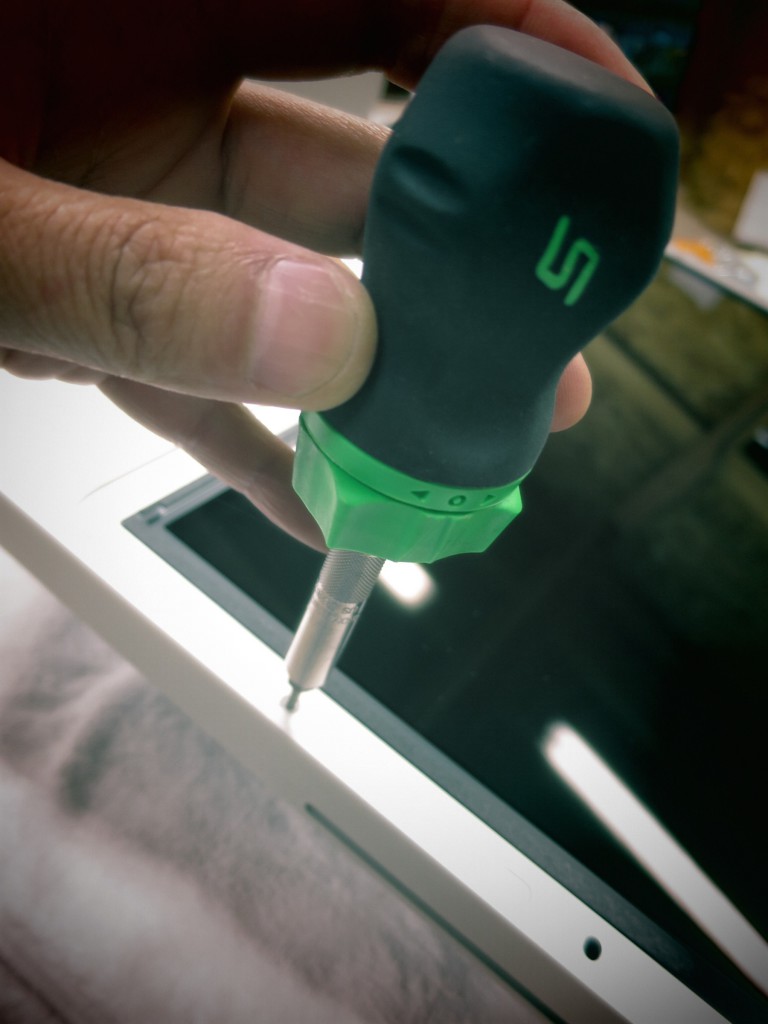

専用工具として,MAC系のショップでも売られていますが,わたしにとっては別に特殊工具でもなんでなくて,ただの小さいトルクスネジです。

ただし,T6 とか T8 なので、普通は持ってないかも。

持ってないと分解不可能です。

th_IMG_1373

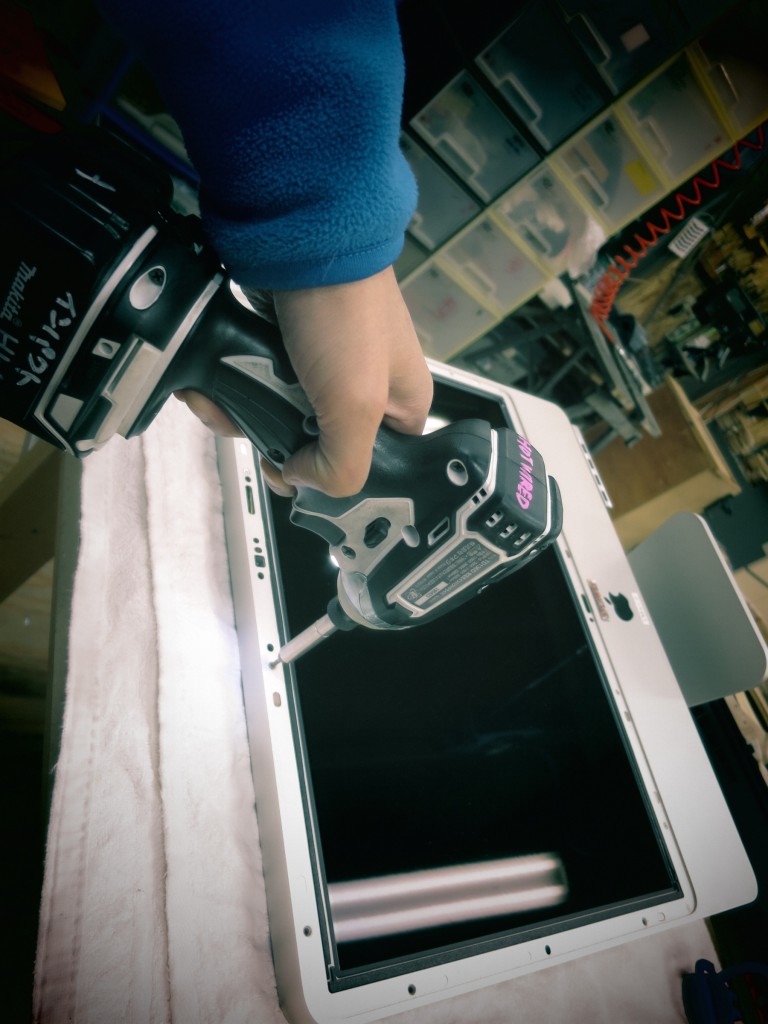

ぼくはせっかちなので,マキタの電動インパクトドライバーでガンガン分解していきますが,普通の人は絶対マネしない方が良いと思います。

th_IMG_1374

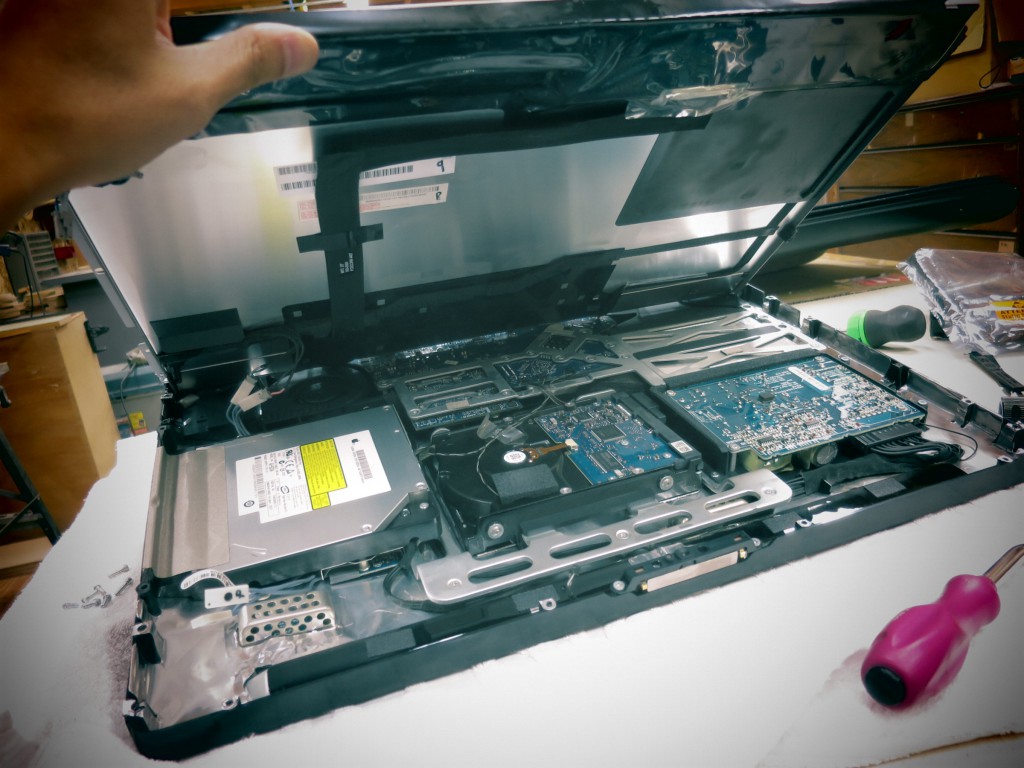

iMac 開腹。

th_IMG_1377

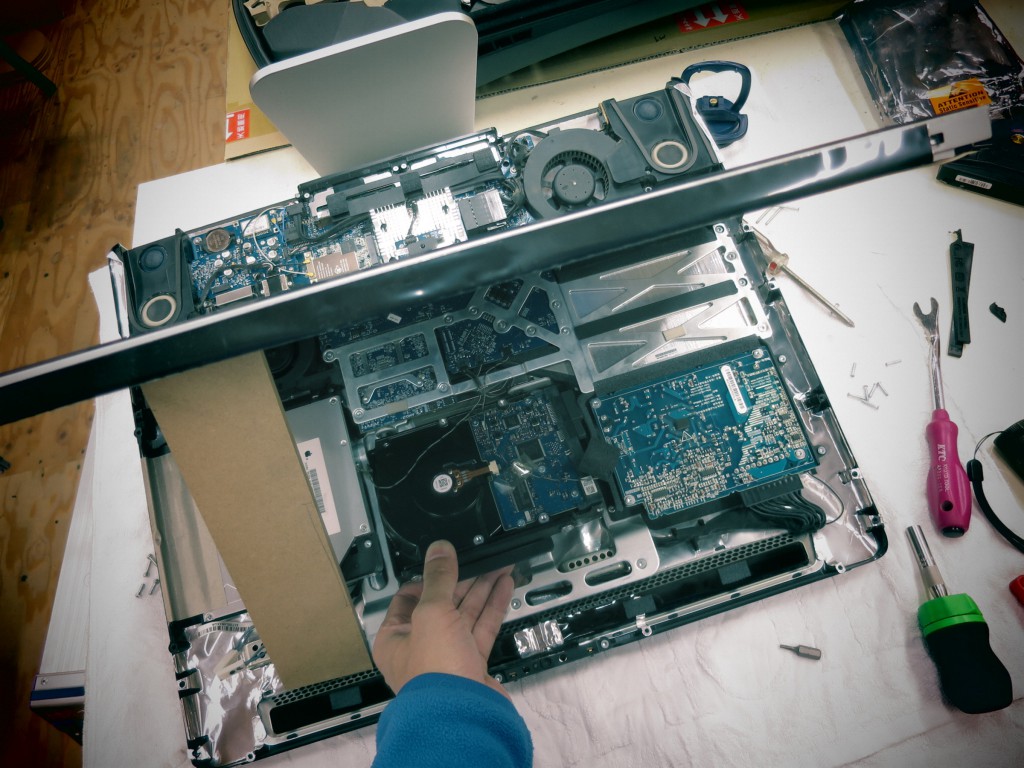

このハードディスクのマウントは工具なしで本体から外せるのですが,固いプラスチックのクリップがものスゴくきつくハマっているので,これは力技で外します。th_IMG_1380

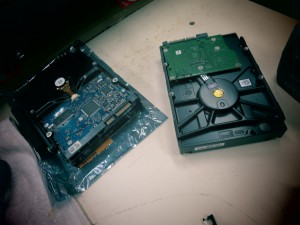

ハードディスクからマウンターも外して,別のハードドライブに取り替えます。

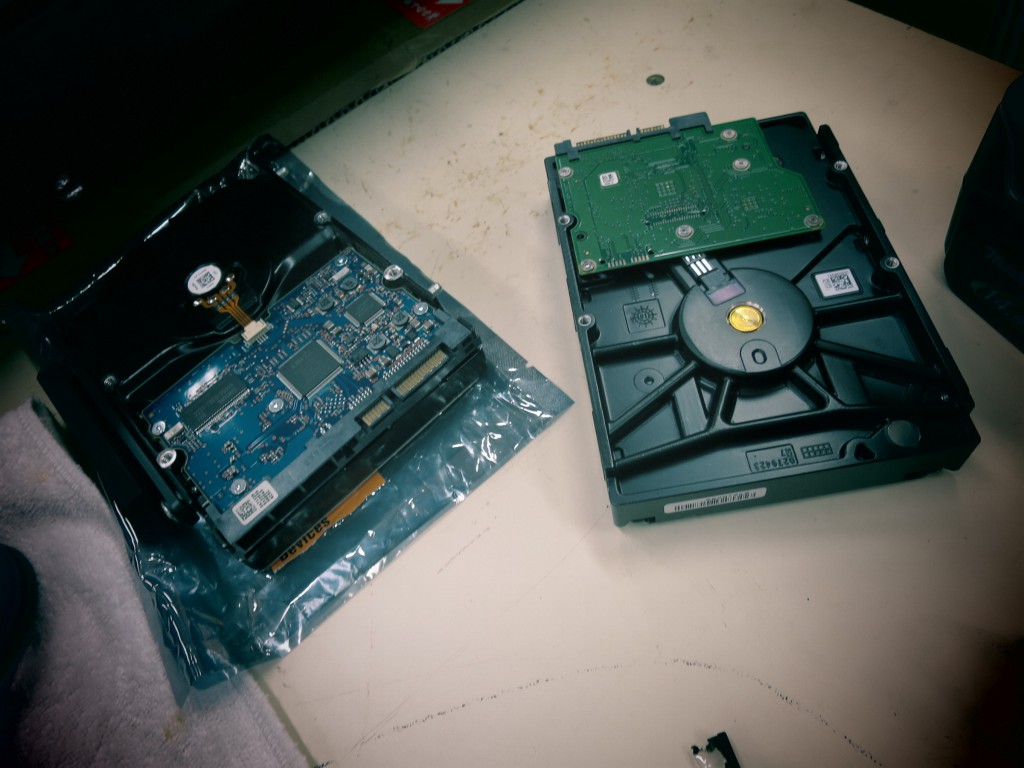

新しくハードディスクを買うのがもったいないので,あまり役に立っていないバックアップ用の外付けのHDDを分解して使用する事にしました。th_IMG_1381

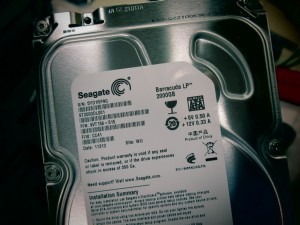

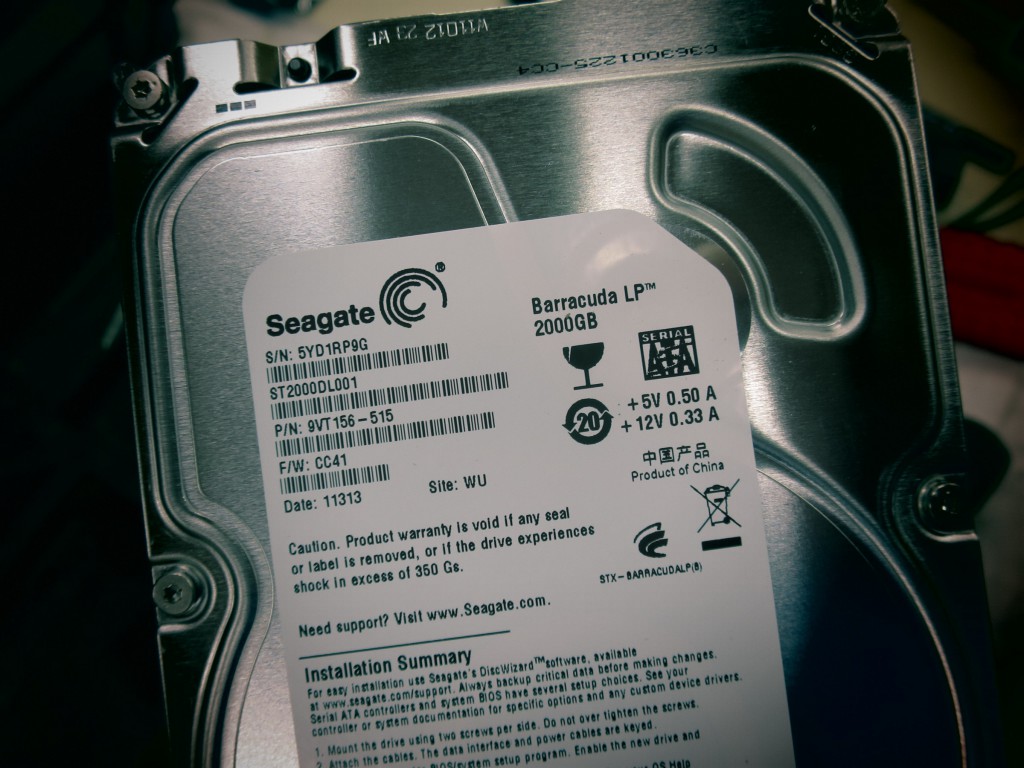

分解した外付けHDDから出てきたのは,バラクーダの2TB。th_IMG_1382

端子類もほぼ同じなので,たぶん 使える。

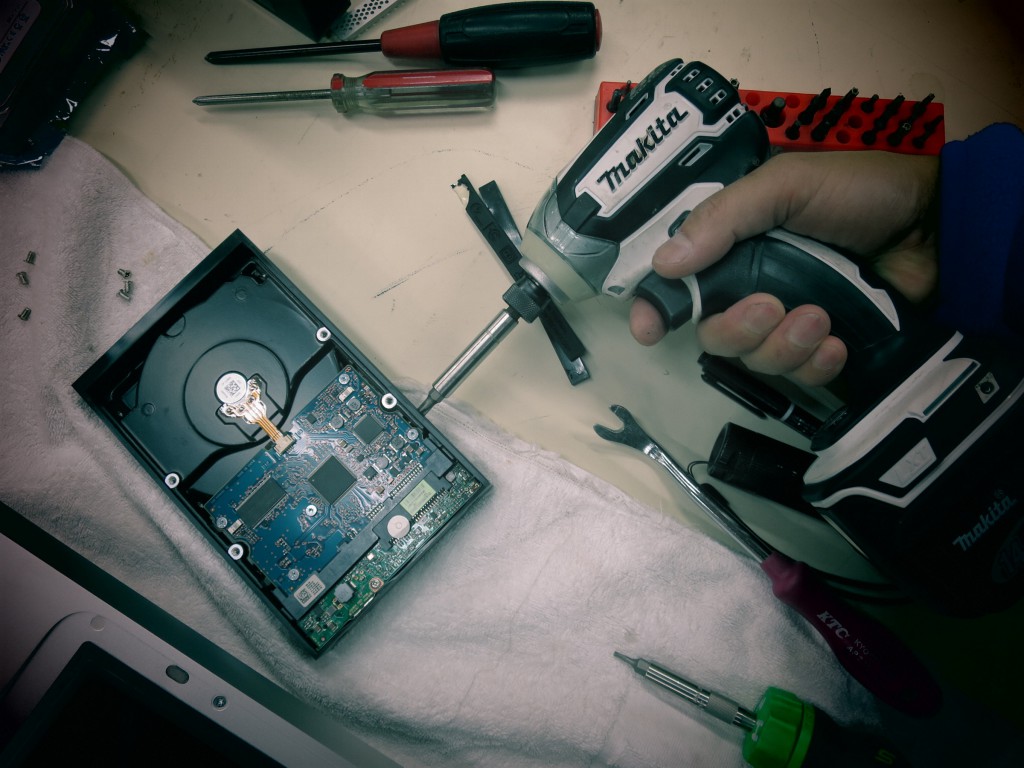

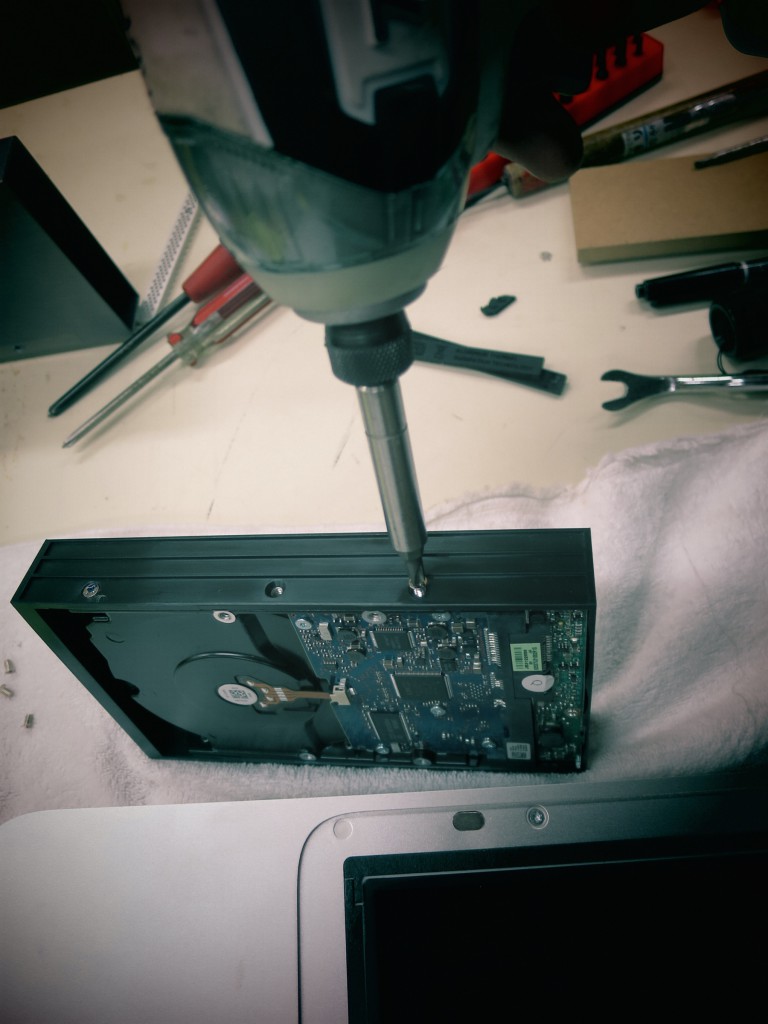

せっかちは私は,お仕置きもかねて,ハードディスクもインパクトでビュンビュン分解します。
(精密機械ですので,本来は慎重に扱ってください。)
th_IMG_1393 th_IMG_1396

まめ知識:

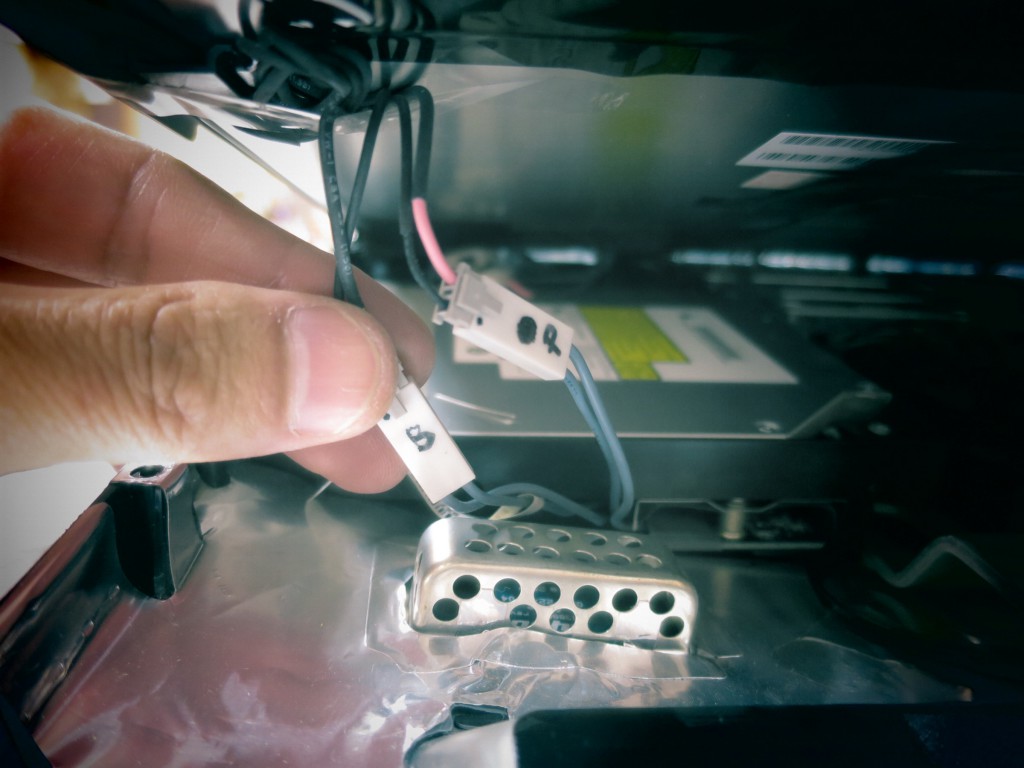

液晶モニターを外す際に,この様なコネクターを4個抜かなければならないのですが,なぜか色も形状もまったく同じという恐ろしいトラップが仕掛けてあるので,必ずマークしてからコネクターを抜いてください。

やまかんでつないで電源を入れるという恐ろしい事やるはめになりますので・・・。

th_IMG_1390

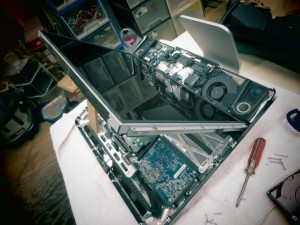

液晶パネルも分解。

th_IMG_1389

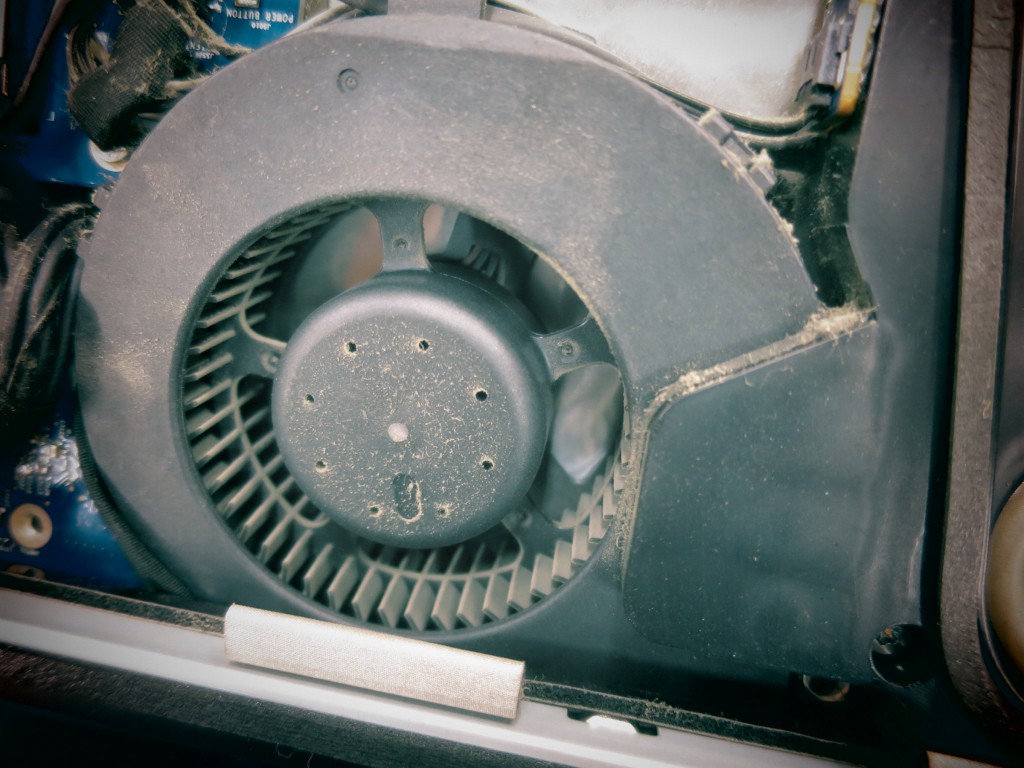

内部は埃まみれで相当汚い。

冷却用の電動ファンが常時回っていて,空気を吸い込んでいるので,内部はホコリだらけになるのです。

メモリーまわりもホコリがこってり。

ホコリもバカにしていると,誤作動や故障どころか、火災の原因にもなりますので,この機会にメモリーなども外して,エアで吹き飛ばして綺麗にしておきます。th_IMG_1400



ん,

なんだこの電池は?

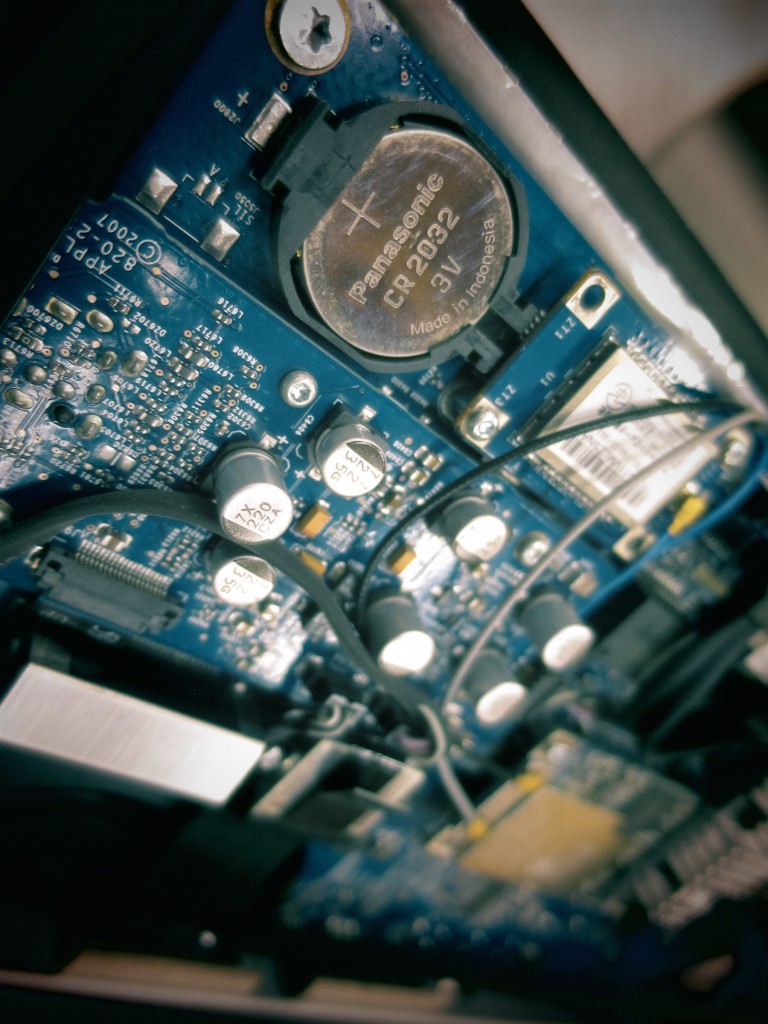

基盤上に,謎のボタン電池を発見。

おそらく時計のメモリー保持の為の内蔵電池だと思われるが,偶然引き出しの中に、CR2032の予備があったので,念のため内蔵電池も新品に交換。

付属のCDには、2007年と記載があるので,8年も電池交換してないってことですね。

th_IMG_1401

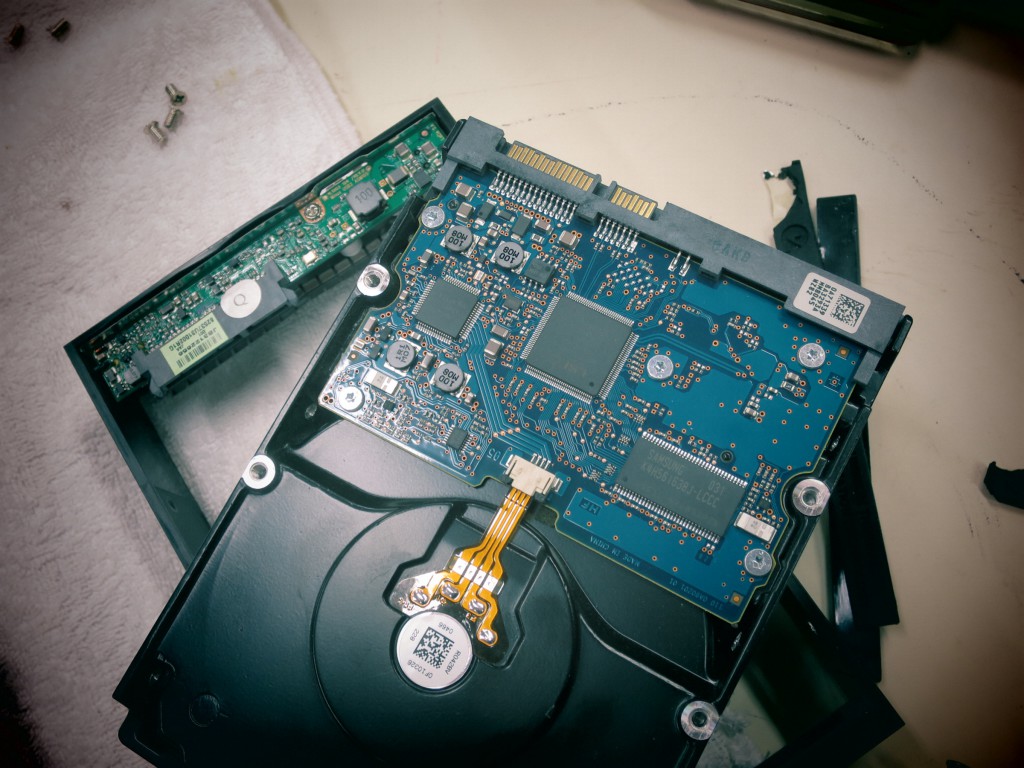

バラしたハードディスク。

th_IMG_1398

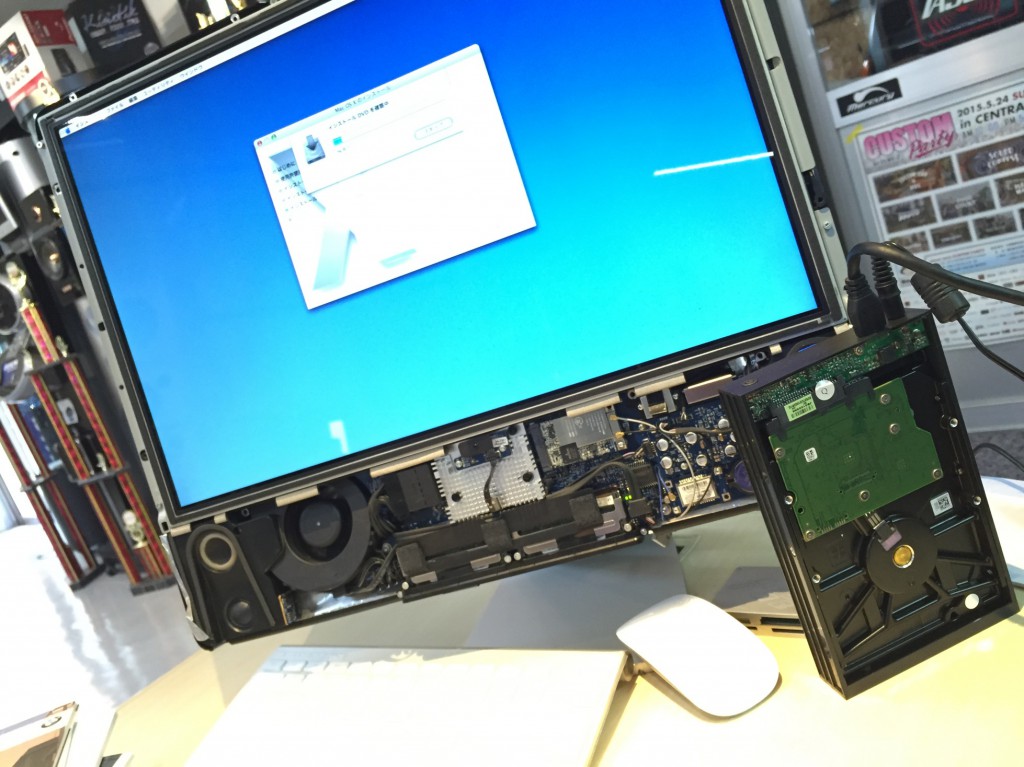

色々試しながら修理しているので,まだ何度か内蔵ハードディスクを交換する必要があるので,完全に組み直すのがめんどくさいので,この状態で動作確認やら,OSの再インストールなどをやる事に。

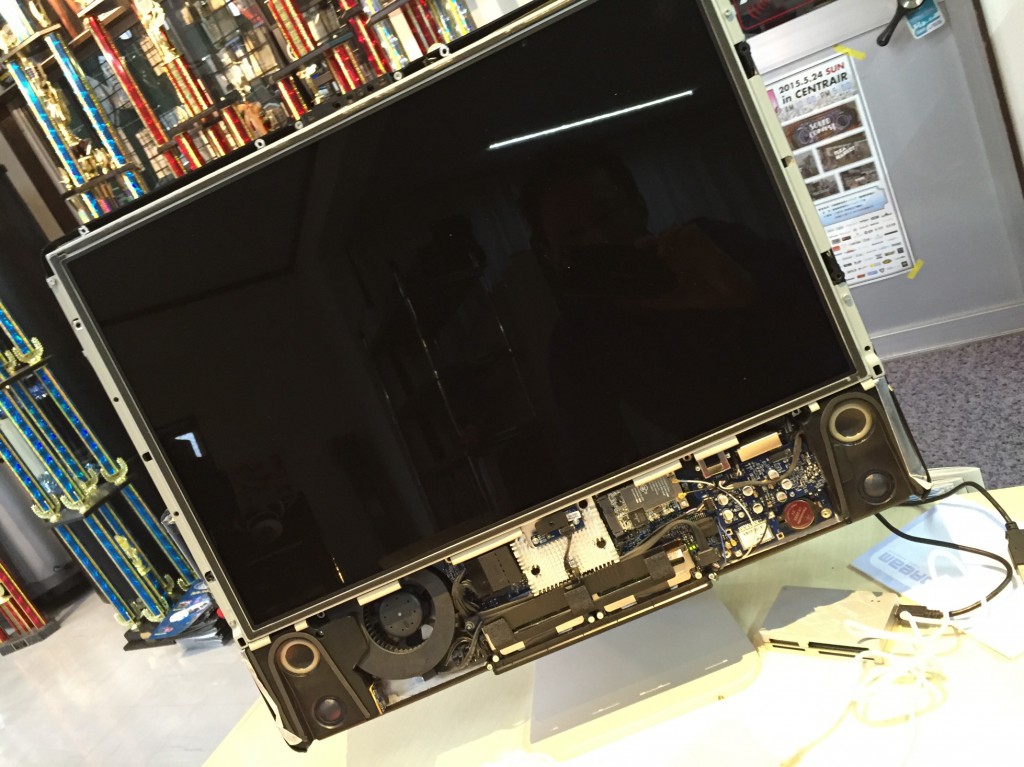

th_IMG_5498

うまくいくかな?(^^)
th_IMG_5501





これで直らなければ,ただの青い照明として,クルマのルーフにでも埋め込んでやる!
