シトロエンC3のカーオーディオを音質向上:スピーカー交換とワイヤレスCarPlayとBluetoothオーディオの構築=DSP内蔵8インチパワードウーハー取付のご紹介

名古屋のカーオーディオ専門店「HOT WIRED」では、

代車が足りない!

HOT WIREDの代車3号=デモカー4号として仲間入りしました、シトロエン C3です。

前型のC3ですが、ゼニスウインドウという、ルーフまで大きく開くフロントガラスが気に入って購入しました。(^^)

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング プジョー 3008

※CHROMEで画像が表示されていない場合は、他のブラウザーをお試しください。





シトロエンC3の、純正カーオーディオはというと、1DINの純正CDデッキとポータブルナビ、という、ちょっと前の輸入車に良くある、割と絶望的なカーエレ環境です。

一応デモカーとしても機能させたいので、それなりのカーオーディオを組みたいわけですが、



さて、コイツをどうやって仕上げるか?

「以下の要望を全て満たすカーオーディオシステムを提案しなさい。」

1、代車ですから、あまりお金と時間をかけることはできません。

2、
フロントに2WAYセパレートスピーカーくらいは、当然として、できればサブウーハーも欲しいし、やっぱりDSP搭載でパソコンを使ってサウンドセッティングができる、本格的なカーオーディオを搭載したい!

3、
でも操作がややこしいシステムは、代車には向かないので、省スペースかつ誰でも簡単に扱えるシンプルシステムが良い。

4、
ケーブルとかめんどくさいから、iPhoneやスマホを音源とした、Bluetooth5.0のワイヤレスカーオーディオがいいね。

5、
普段使いではやっぱり便利なワイヤレスCarPlayが欲しい。ミラーリングでYoutubeも見たい。

6、純正CDデッキの音も再生できるようにしたい。

7、USBメモリーも音源として使いたい。



かなりの無理難題ですが、そこをなんとか工夫するのが、カーオーディオ専門店の仕事です。v(^^)v



はい!

全ての要求を満たす、オールインワンDSPワイヤレスカーオーディオが、こちらの、
4CH.アンプ+Bluetooth5.0レシーバー+DSP内蔵の8インチパワードウーハー:DSP8.4HD
です。

DSP8.4HD アンプ内臓 DSP内臓 パワードウーハー 5ch.アンプ内臓 LDAC Bluetoothレシーバー ハイレゾ DSP内臓アンプ アンプ内臓DSPDSP8.4HD アンプ内臓 DSP内臓 パワードウーハー 5ch.アンプ内臓 LDAC Bluetoothレシーバー ハイレゾ DSP内臓アンプ アンプ内臓DSPDSP8.4HD アンプ内臓 DSP内臓 パワードウーハー 5ch.アンプ内臓 LDAC Bluetoothレシーバー ハイレゾ DSP内臓アンプ アンプ内臓DSPDSP8.4HD アンプ内臓 DSP内臓 パワードウーハー 5ch.アンプ内臓 LDAC Bluetoothレシーバー ハイレゾ DSP内臓アンプ アンプ内臓DSPDSP8.4HD アンプ内臓 DSP内臓 パワードウーハー 5ch.アンプ内臓 LDAC Bluetoothレシーバー ハイレゾ DSP内臓アンプ アンプ内臓DSP Mercury Car AudioDSP8.4HD アンプ内臓 DSP内臓 パワードウーハー 5ch.アンプ内臓 LDAC Bluetoothレシーバー ハイレゾ DSP内臓アンプ アンプ内臓DSPMercury Car Audio DSP8.4HD オールインワンカーオーディオ Bluetooth ワイヤレスカーオーディオ DSP内蔵パワードウーハー



「DSP内蔵」アンプというものは、HELIX,MATCH,EFS,GROUND ZEROなど、既に色々あるのですが、決定的な欠点として、サブウーハーの取り付けで困ってしまいますよねー。

せっかくの小型ワンボディーのDSP内蔵アンプでも、結局サブウーハーボックスなり、追加でパワードウーハーなりをどこかにつけなくてはならなくて、結局マルチシステムが完成せずに挫折して知っているユーザーも多いのではないでしょうか?

今回ご紹介する、Mercury Car Audioの「DSP8.4HD」は、

一見普通のパワードウーハーに見えますが、なんと、フロントスピーカー用の4CH.アンプとDSPとBluetooth5.0を内蔵しているのです!

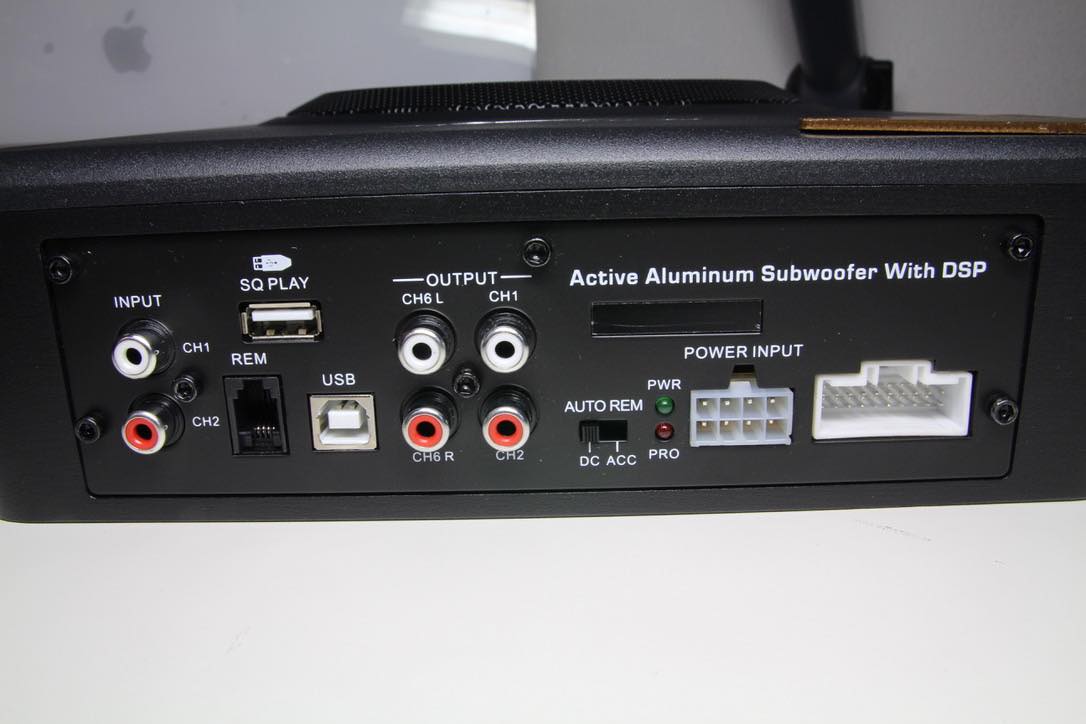

Bluetooth5.0レシーバーで、高音質なブルーツースカーオーディオが構築できる上に、USB入力とTOS-LINKのデジタル入力と、純正オーディオを入力できるハイレベル入力と、アナログAUX、の5種類もの入力装備しており、付属のワイヤードリモコンコマンダーで入力選択、マスターボリューム、選曲などができるのです!
(機能多すぎて説明しにくいわ!)

お好みのフロントスピーカーと組み合わせて、
「これ一台で3WAYマルチシステムが実現できる」
オールインワンDSP内蔵パワードウーハーなのです!

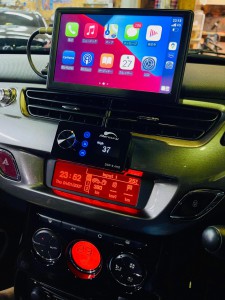

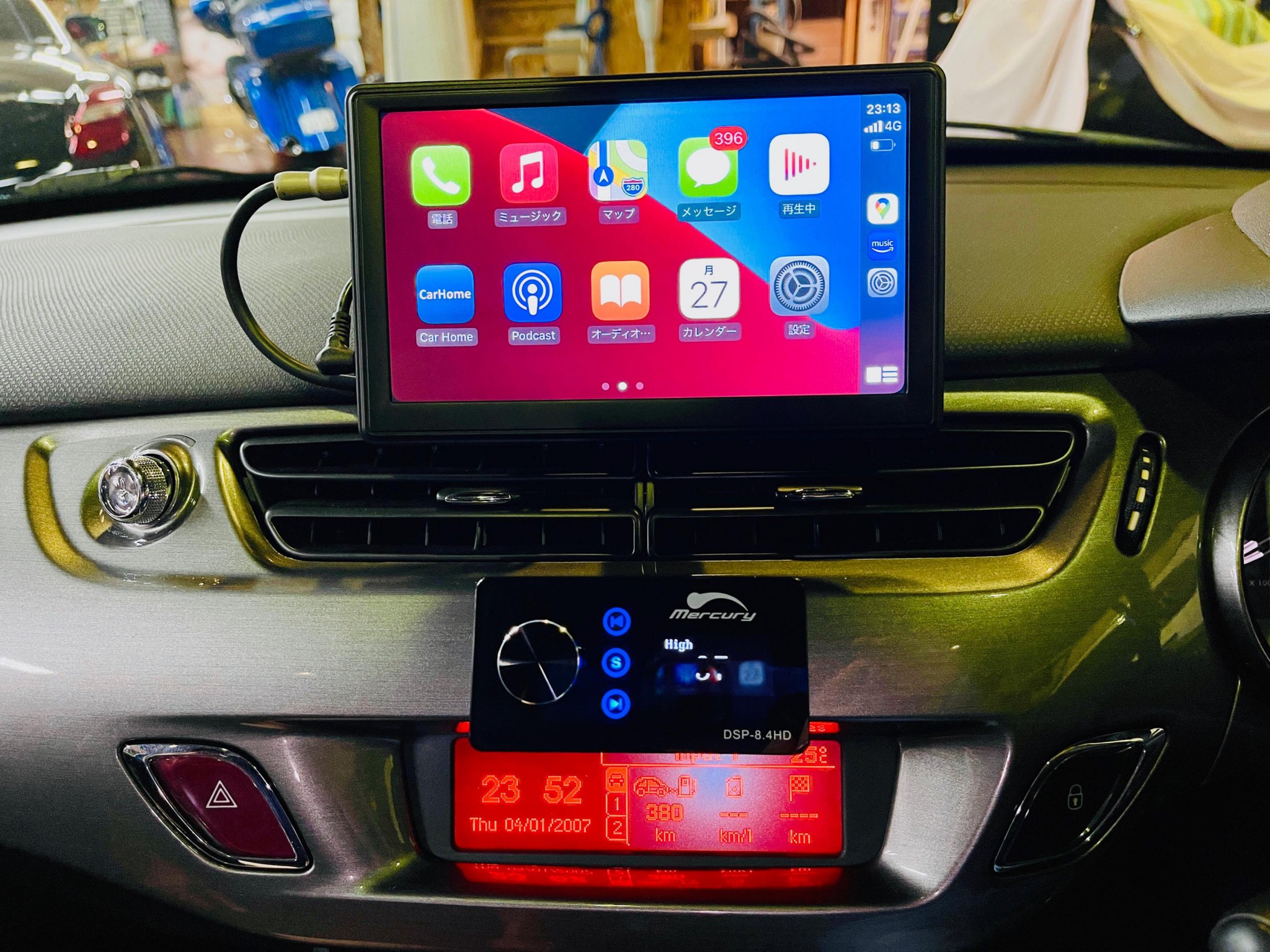

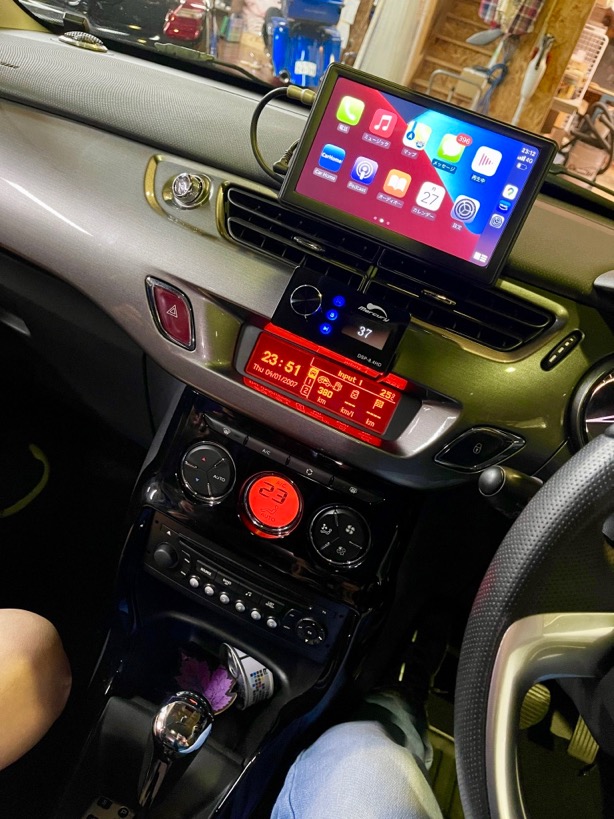

まず先にいきなり完成の図。

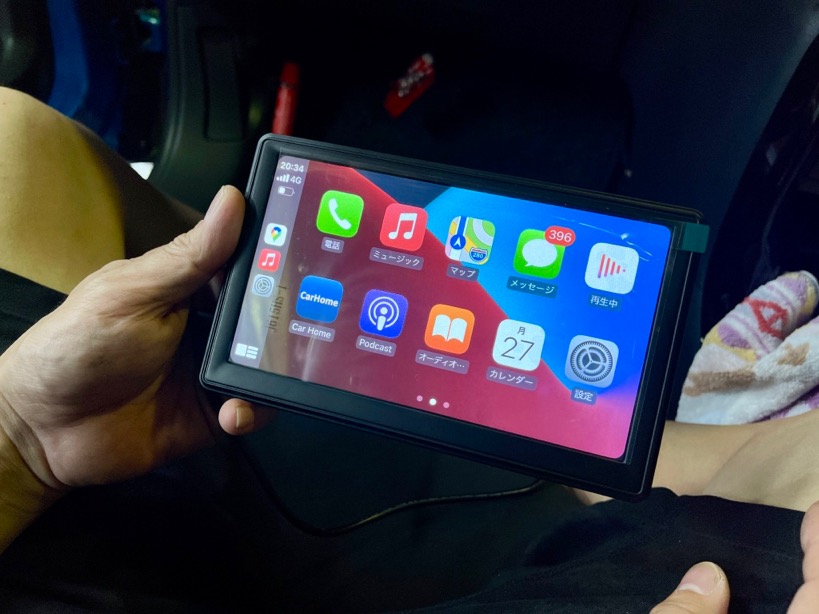

ワイヤレスCarPlay 7インチモニターは、純正ポータブルナビの金属ブラケットを加工して設置。

シトロエンC3に2DINナビをつけることも可能ですが、もはや絶滅確定のガラナビより、機能も見た目も遥かにステキ。(^^)

その下に、ソース切り替え、選曲、マスターボリュームとなる、DSP8.4HDのコマンダーを設置。

ワイヤレスCarPlay&Bluetoothカーオーディオが完成。

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング Android Autoシトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリングシトロエン c3 CarPlay カープレイ Android Auto ワイヤレス バックカメラ 映像入力 Apple CarPlay ミラーリング シトロエン c3 CarPlay カープレイ Android Auto ワイヤレス バックカメラ 映像入力 Apple CarPlay ミラーリング



次に、地味な取り付け作業の紹介です。

今回こだわって、頑張ったのが、バッ直電源です。(^^)

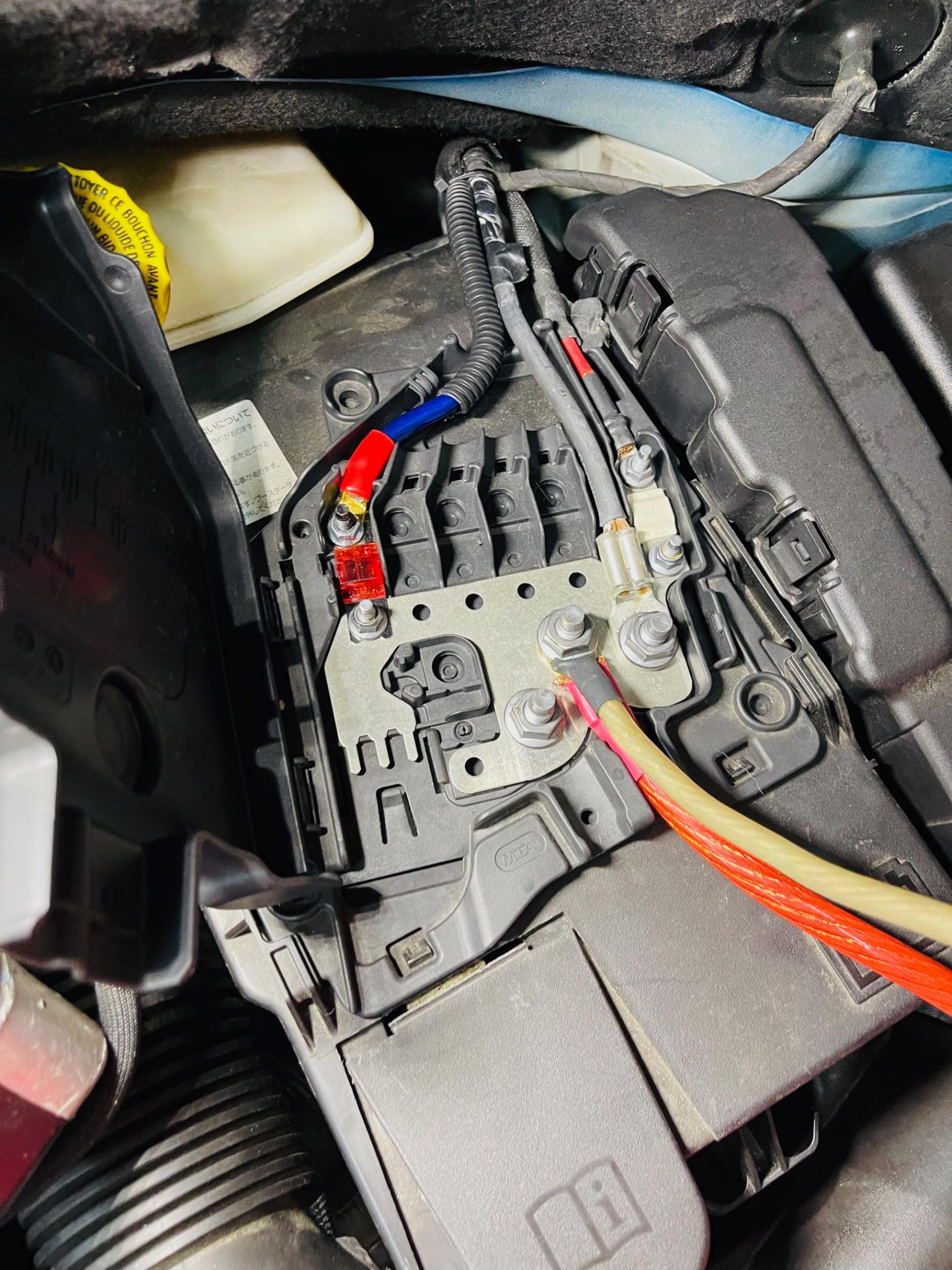

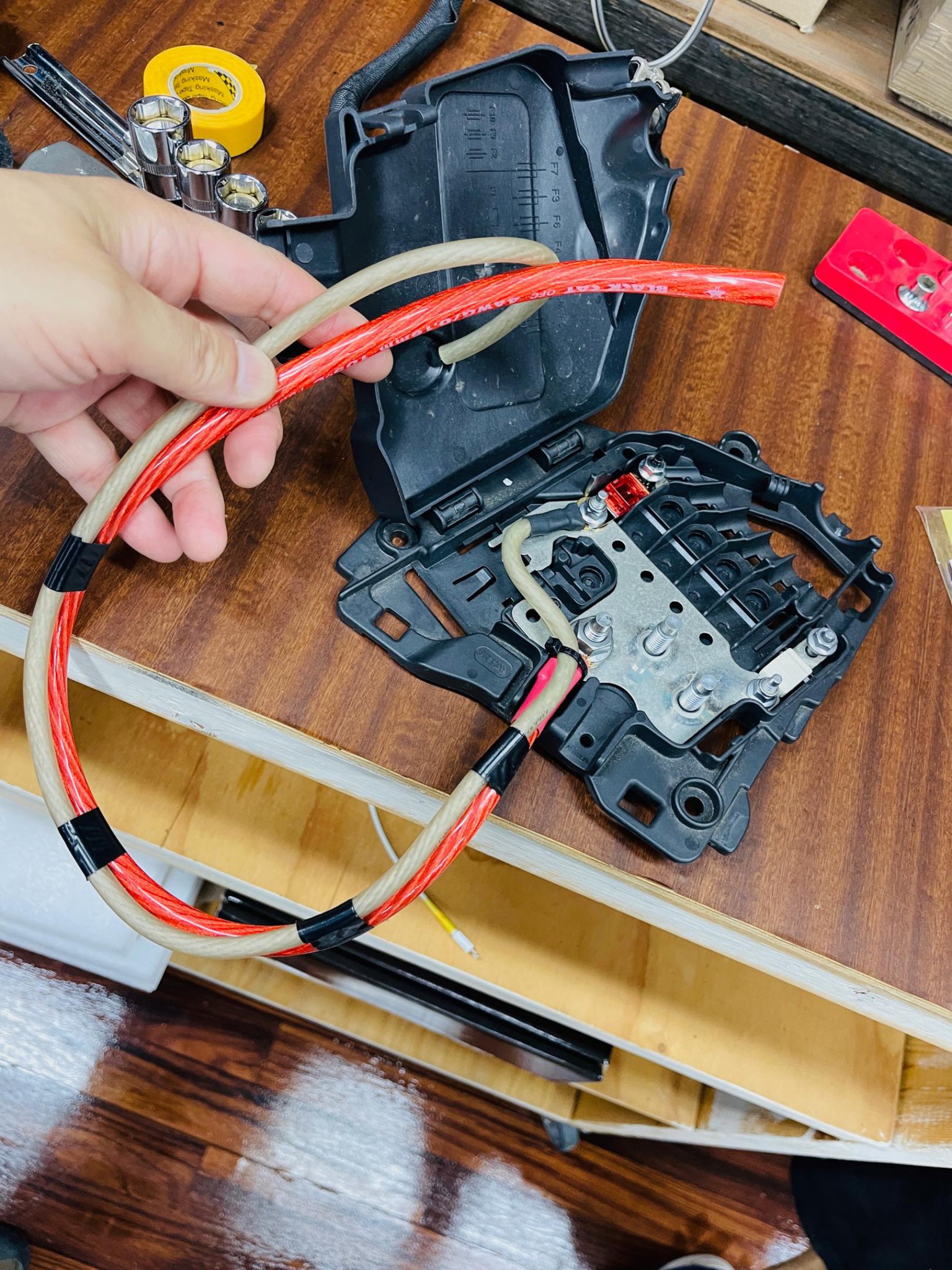

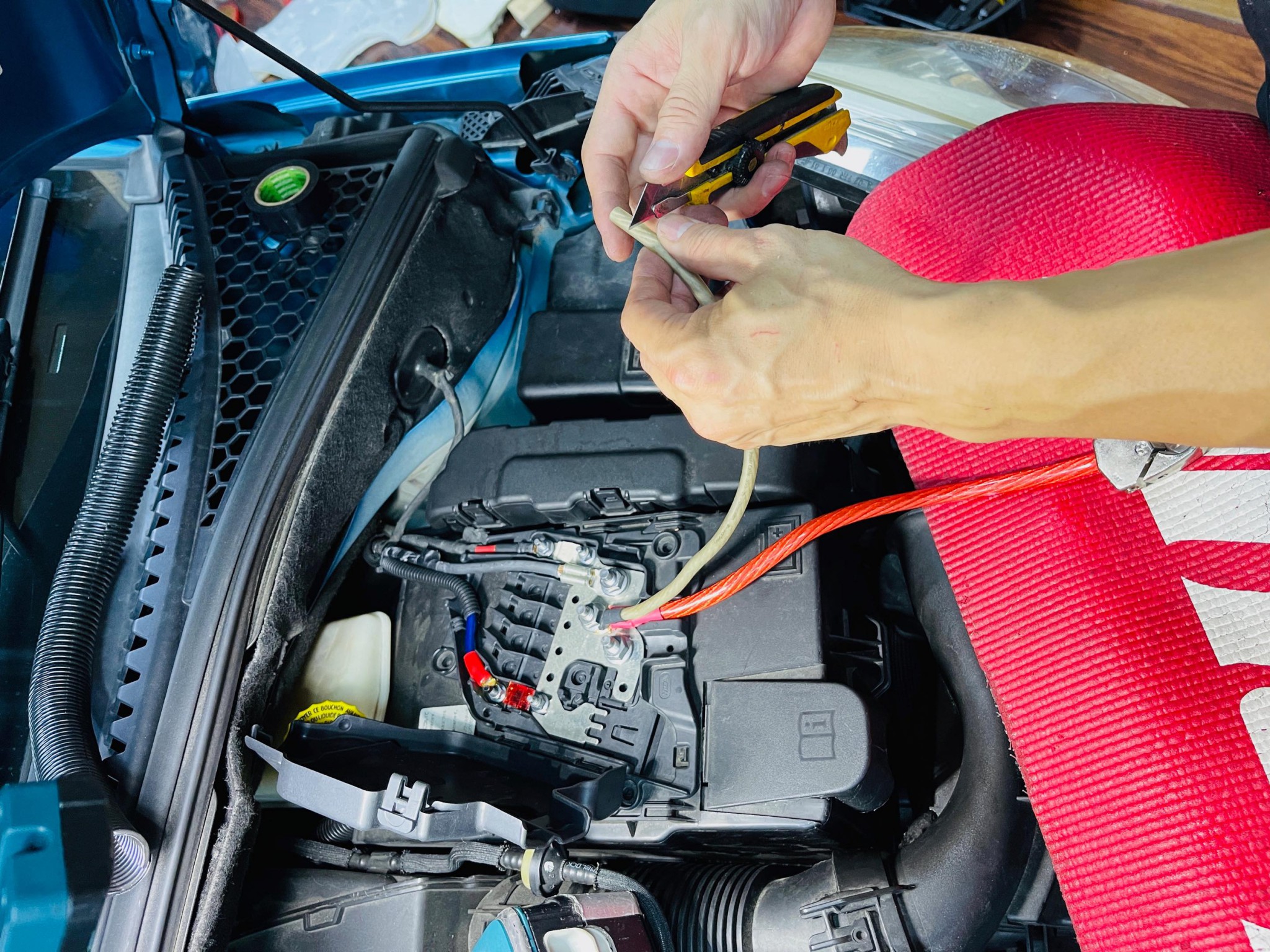

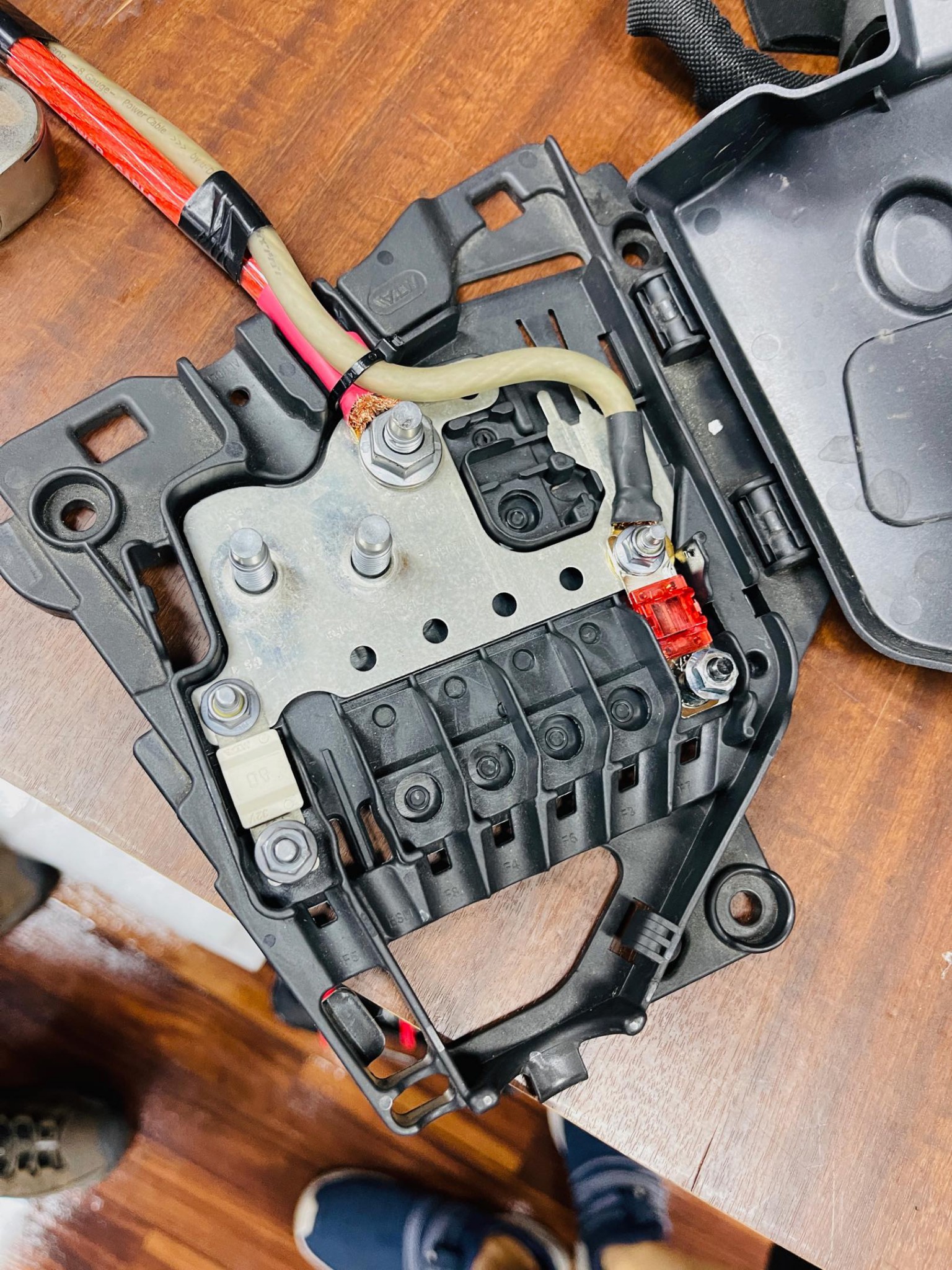

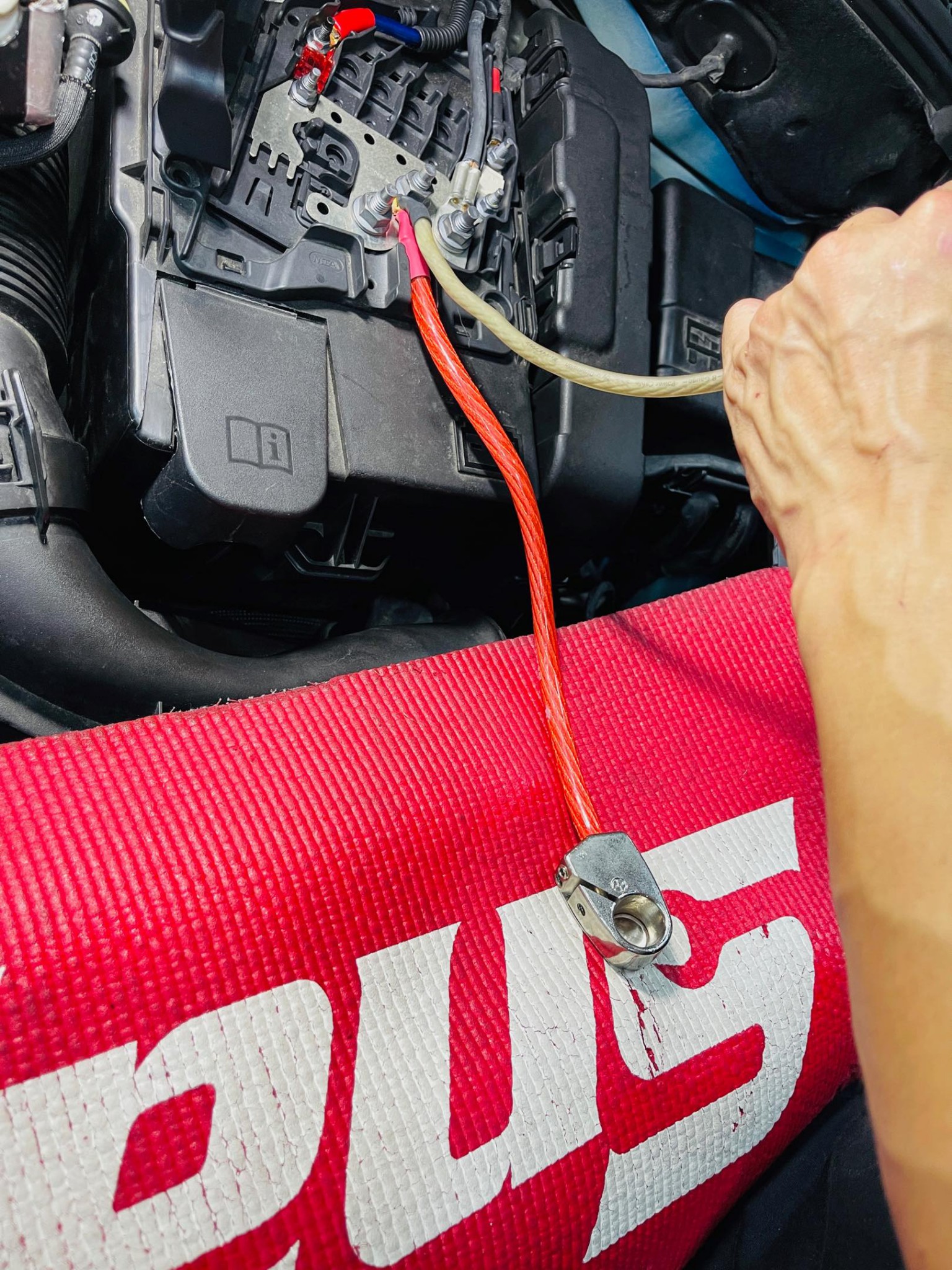

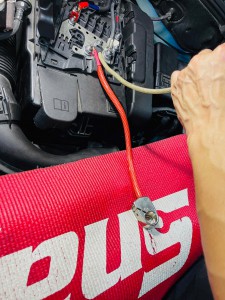

シトロエン/プジョー独特の、バッテリー上部に設置された、純正ヒューズブロック内の空きスペースに、MIDIヒューズを設置して、まるで純正品のようにワイヤリングしました。

4Gの電源・アースケーブル。(^^)

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ヒューズ シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング バッテリー交換 シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ヒューズブロック バッテリー



この車で、カーオーディオのコンテストに出る予定はありませんが、(笑)

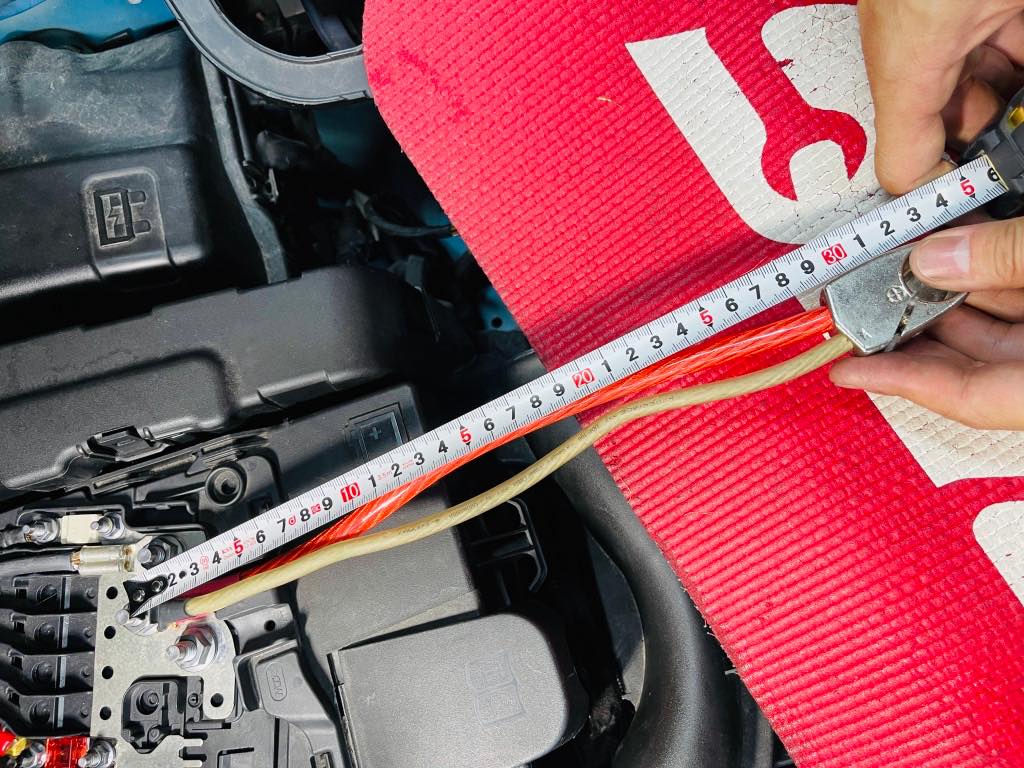

国際規格のハイエンドカーオーディオコンテスト、EMMAのルールに準じて、バッテリーから30センチにヒューズを設置。

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング EMMA 電源 ヒューズ

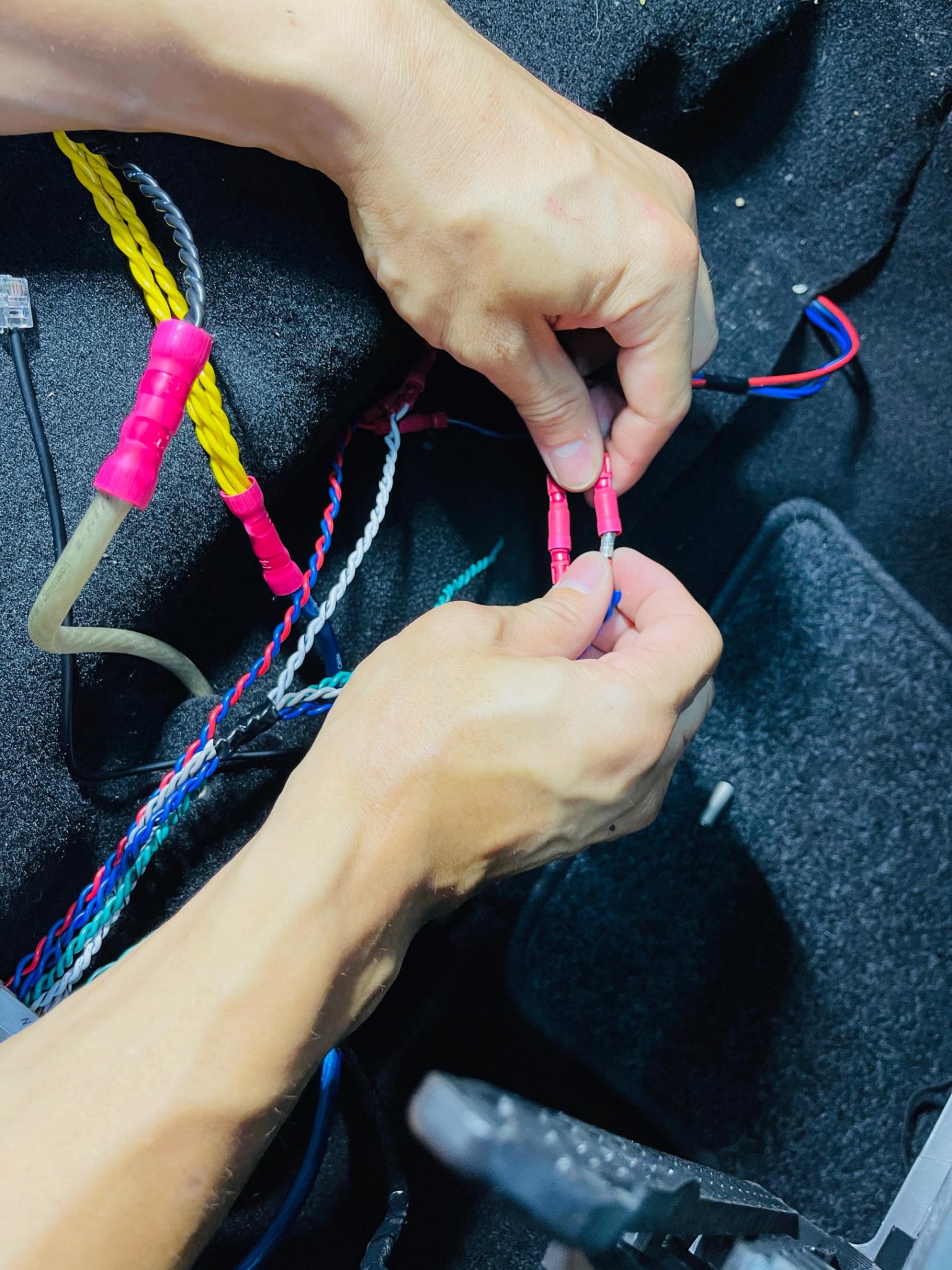

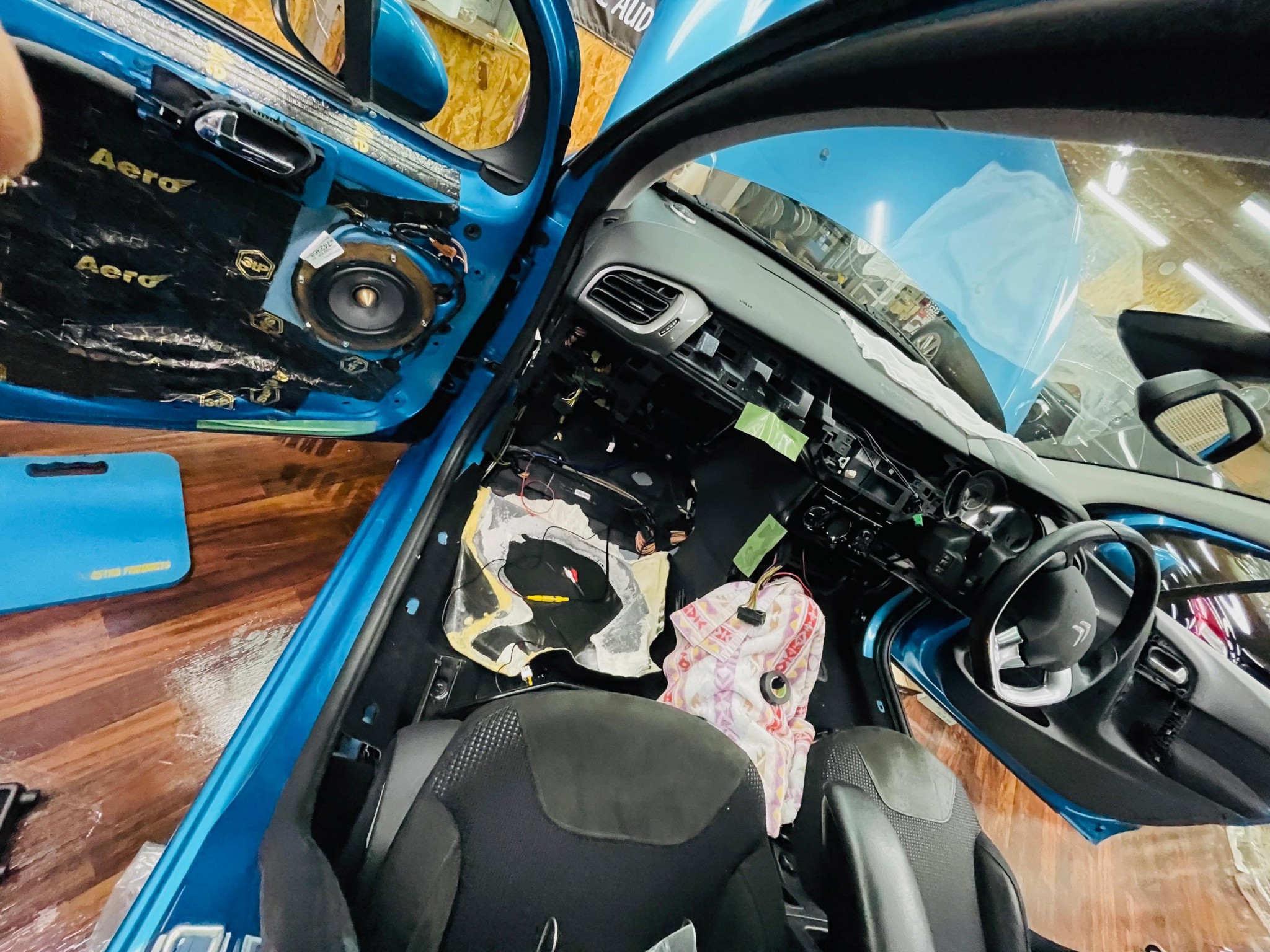

そのほかのワイヤリングも、インストーラーこだわりの施工。(^^)

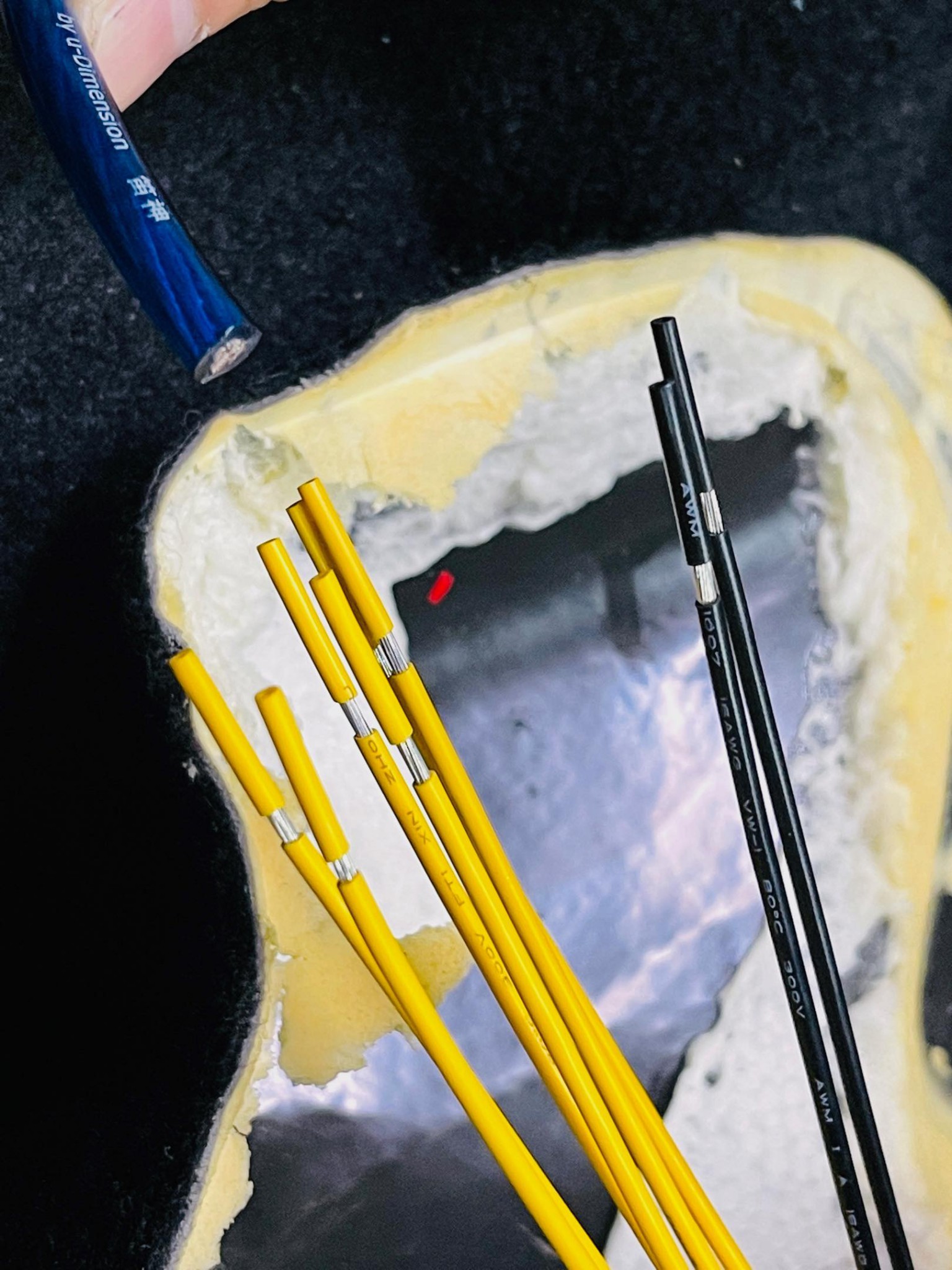

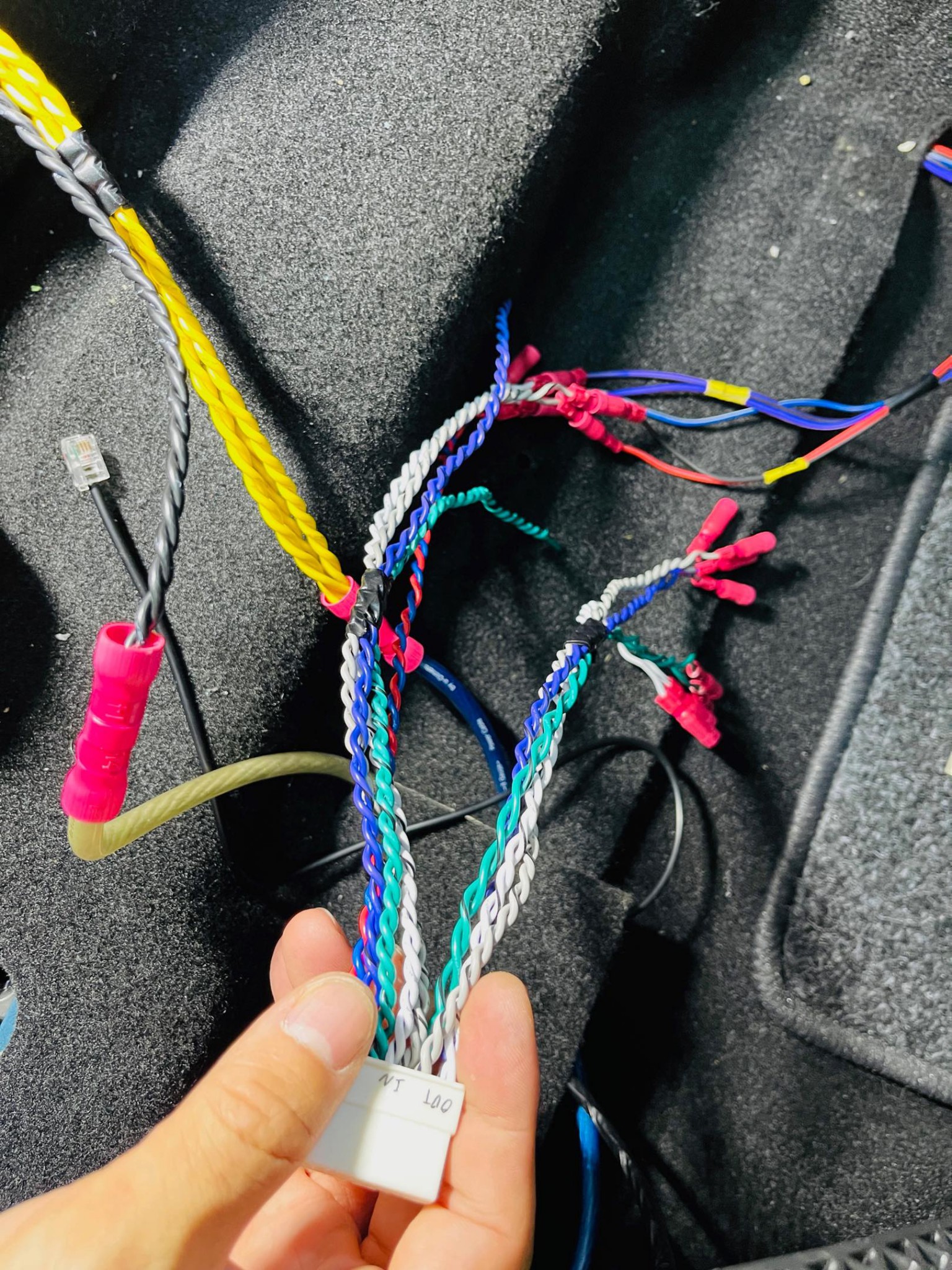

Mercury Car Audioのパワードウーハーは、電源ケーブルは6本もあるのですが、束ねて8ゲージでバッ直&グランド。

その他のケーブルもツイストして、適切なコネクターを使用して終端処理を施工。

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ワイヤリング シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング 配線加工 シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ツイーター取付





何と言っても、カーオーディオで一番重要なのは、フロントスピーカーです。

フロントスピーカーの性能と正しいインストールが音質を決定づけます。

ココを端折って、良い音のカーオーディオは構築できません。

フロントスピーカーだけは、妥協せずに、ちょっと背伸びしてでもハイパフォーマンスなスピーカーをチョイスしてください!

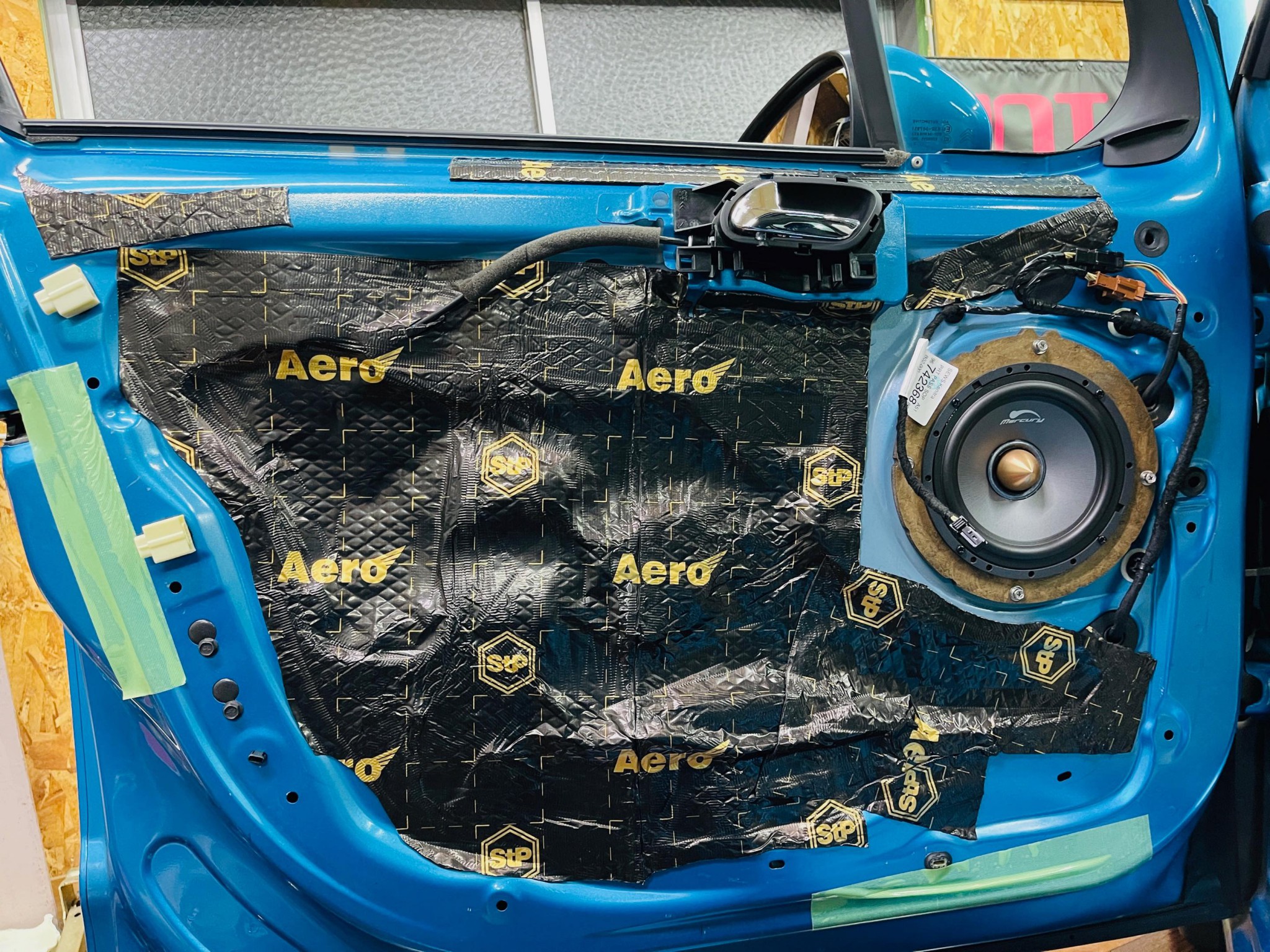

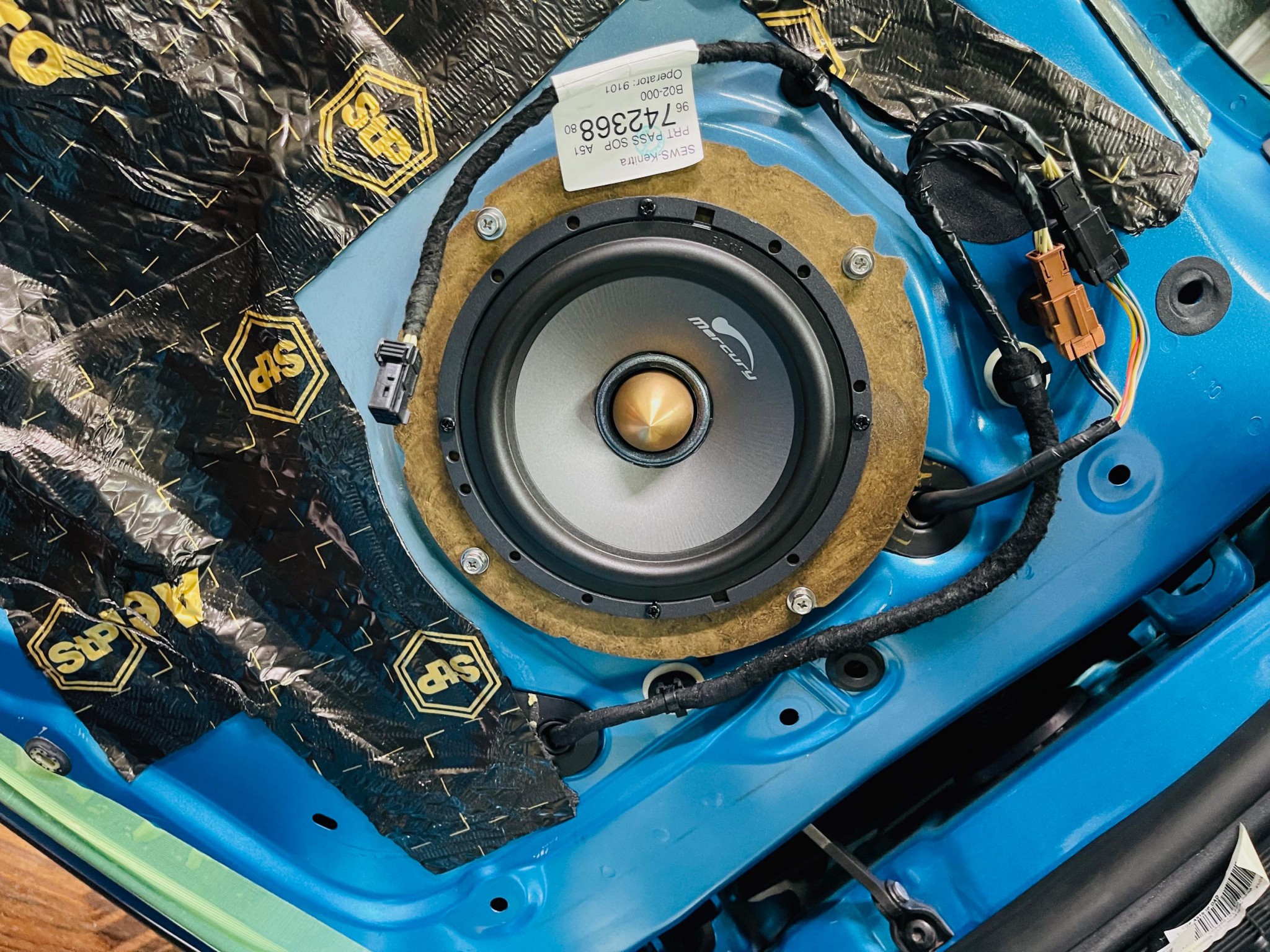

MDFでインナーバッフルを削り出して、ドアのデッドニングを施工します。

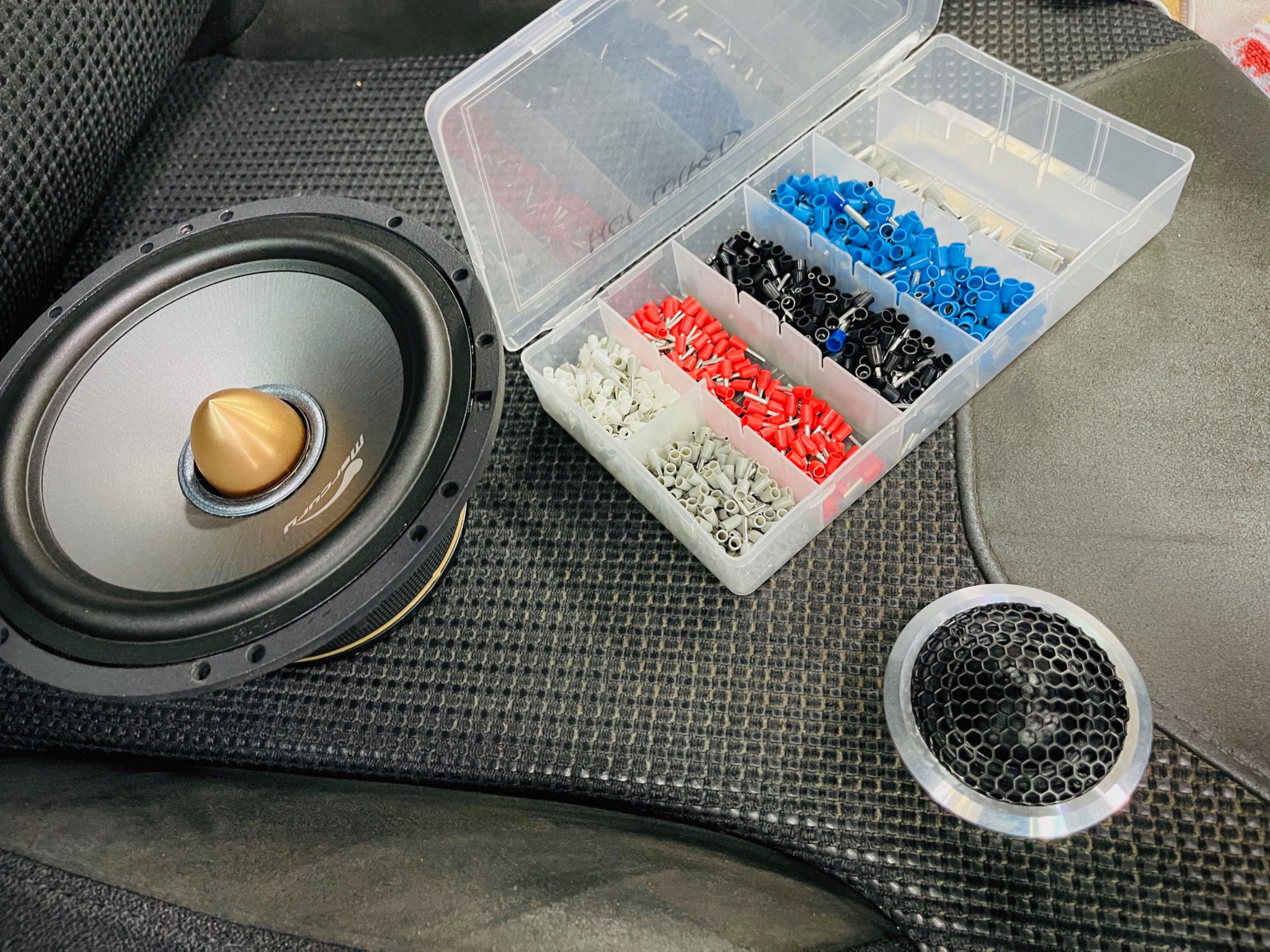

チョイスしたフロントスピーカーは、
Mercury Car Audio C62:2WAYセパレートスピーカー::93,500円(税込)です。

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ナビ取付 カーナビシトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング マーキュリーシトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング Mercury Car Audio

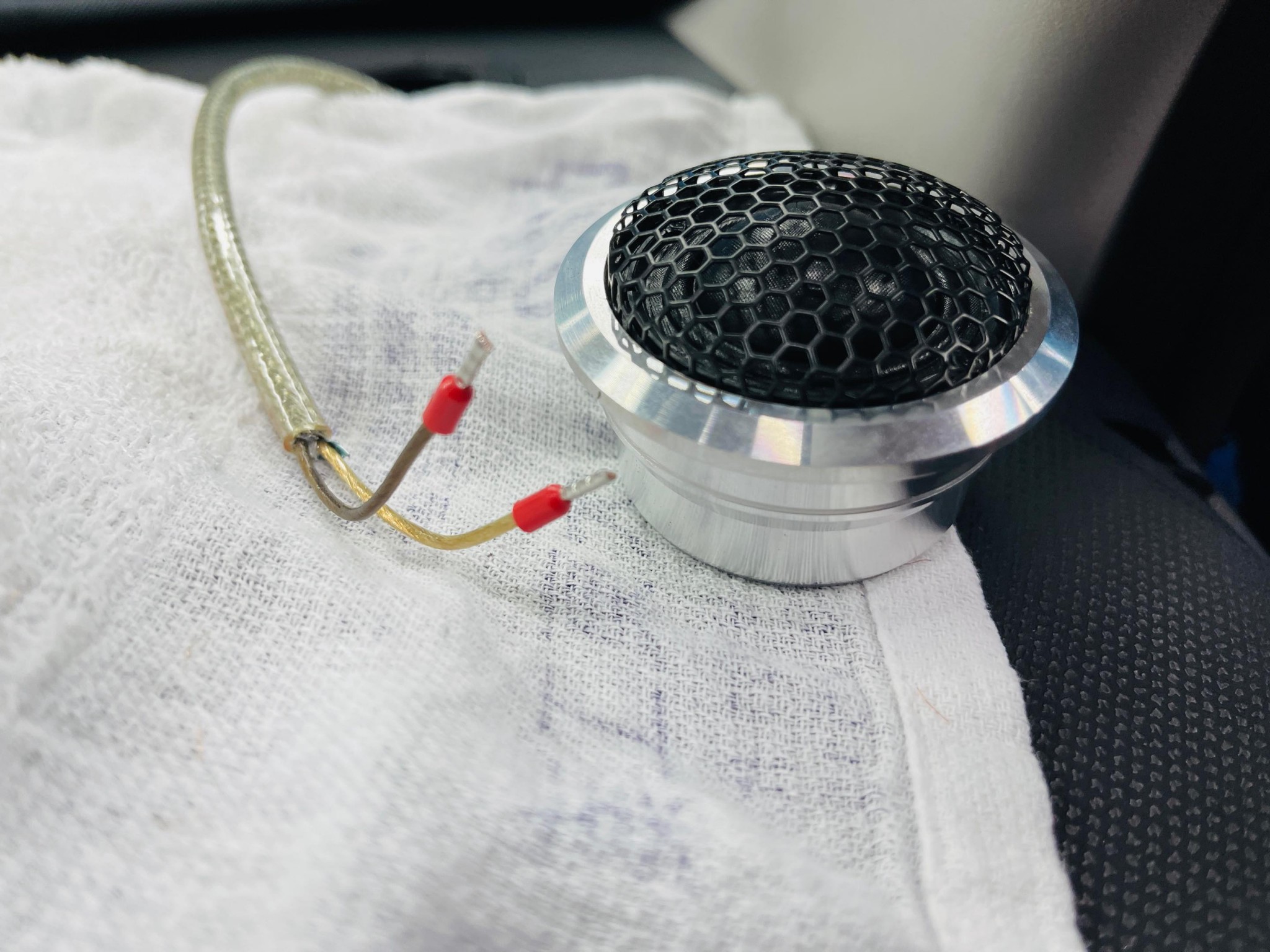

C62の大きなツイーターは、本当はピラーに埋め込みで、運転手に向けて角度をつけて取付したかったのですが、コストと時間の制限で却下。(泣)

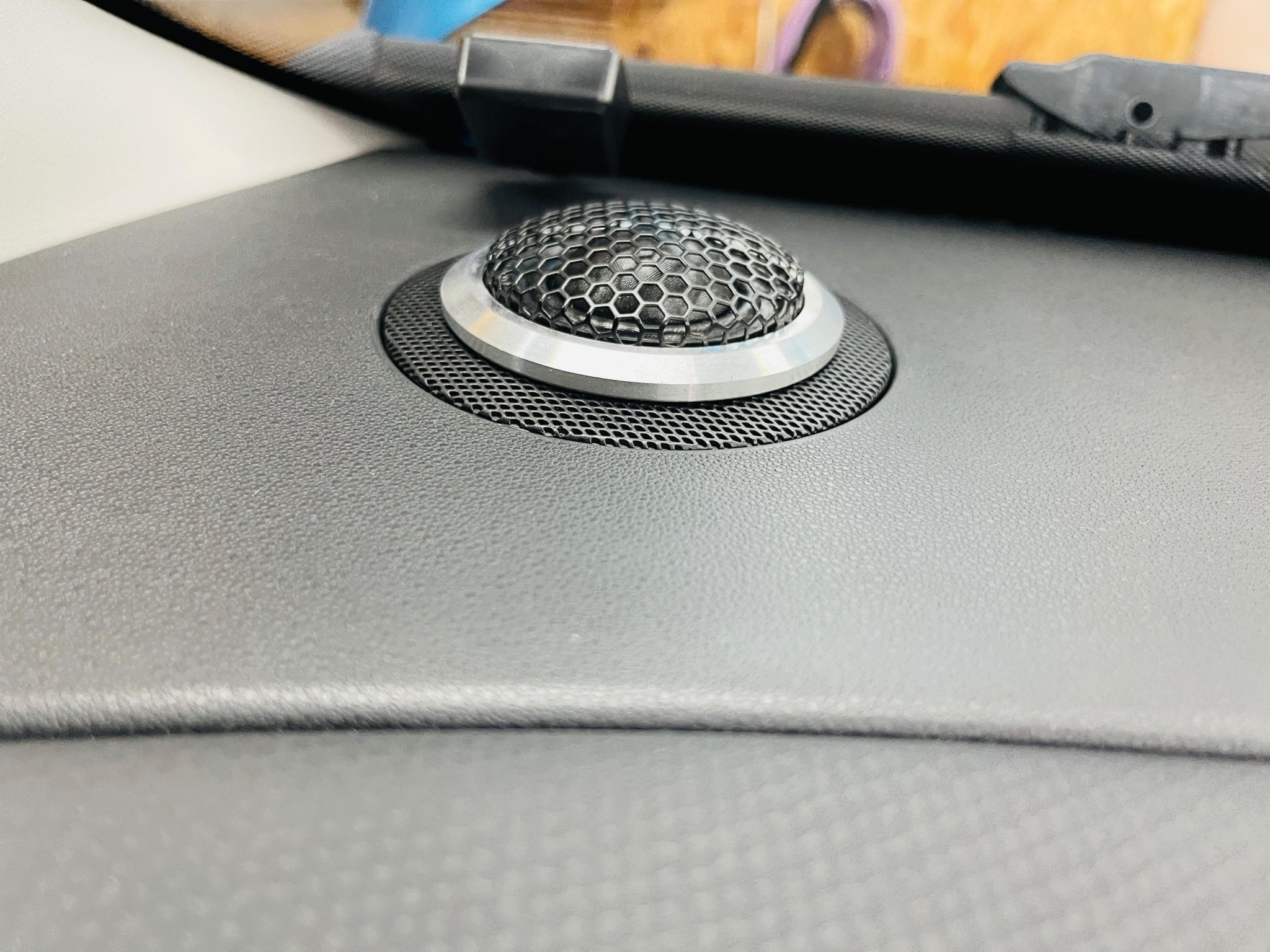

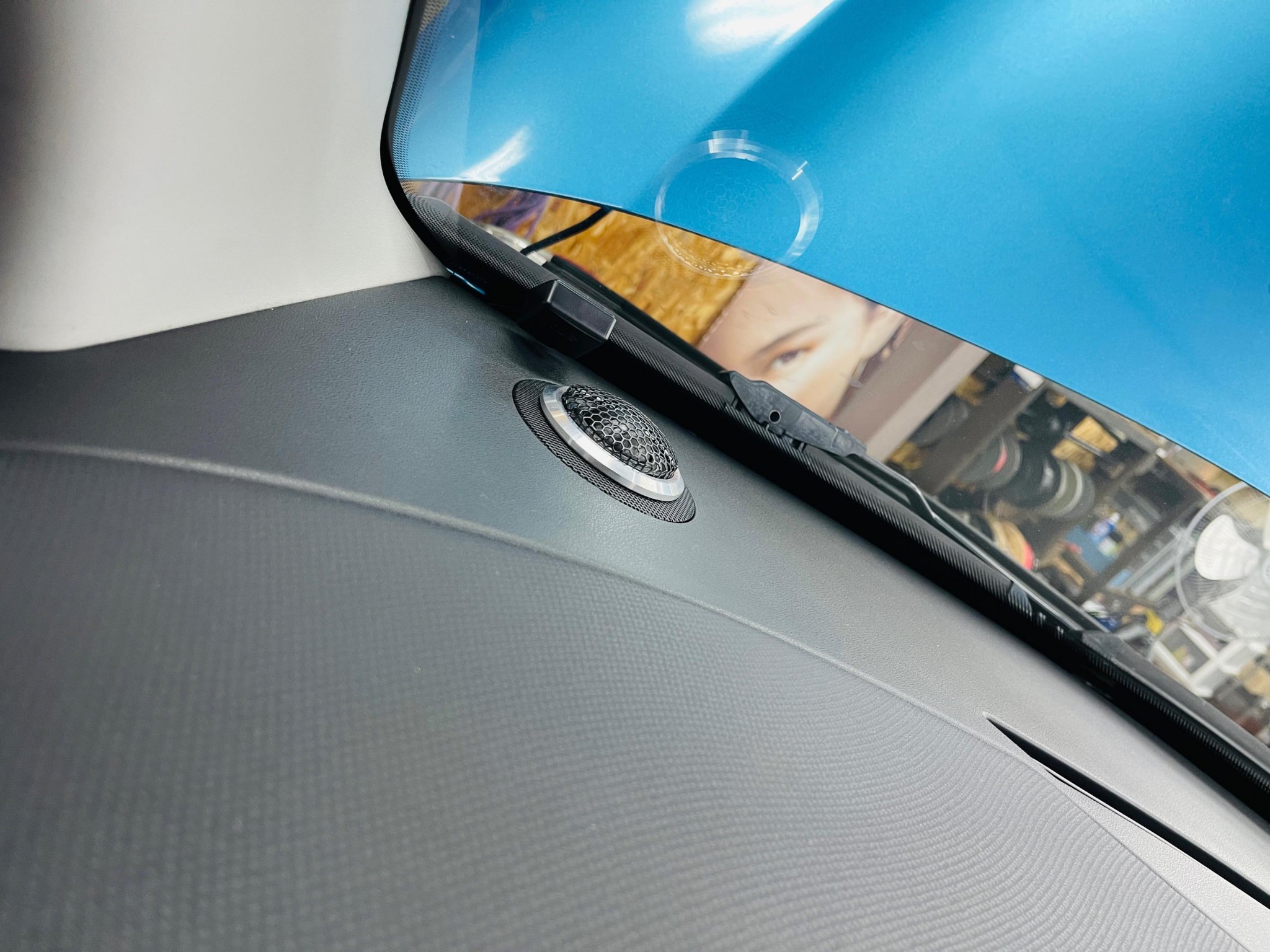

純正ツイーターのグリルにぴったりの穴を開けて、埋め込み取付しました。

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ツイーター取付シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング 音質改善シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング Mercury Car Audio シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング C62

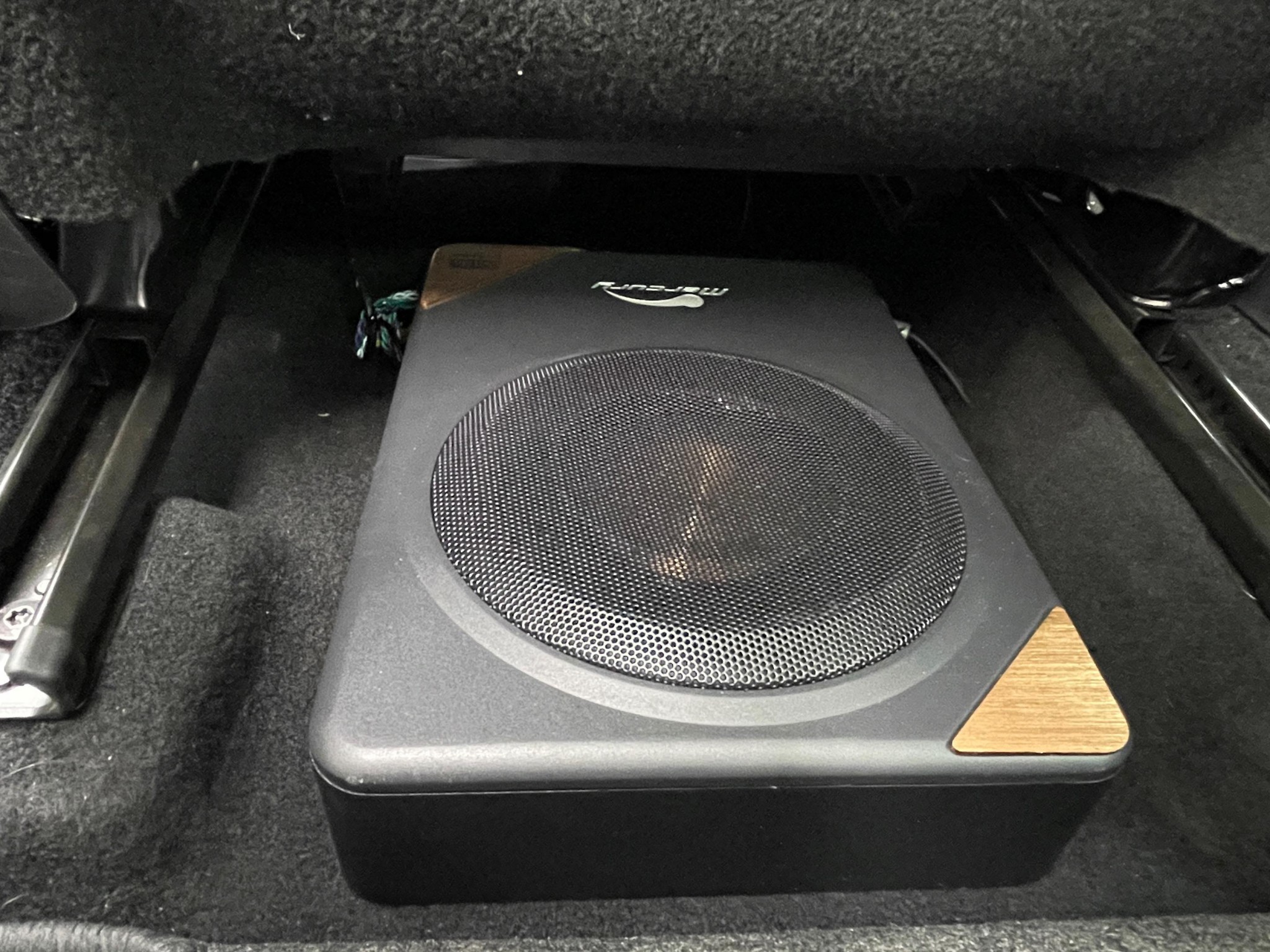

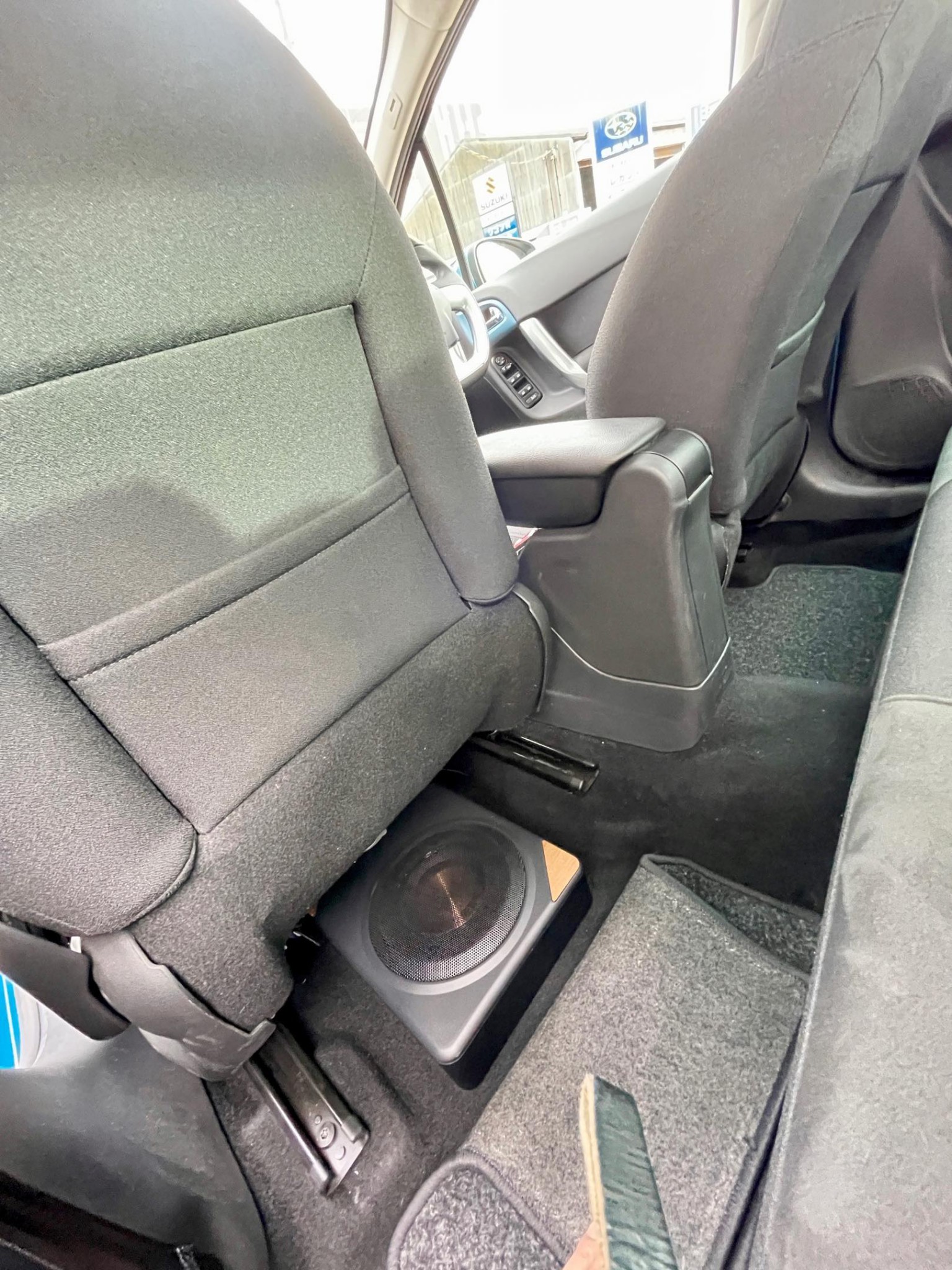

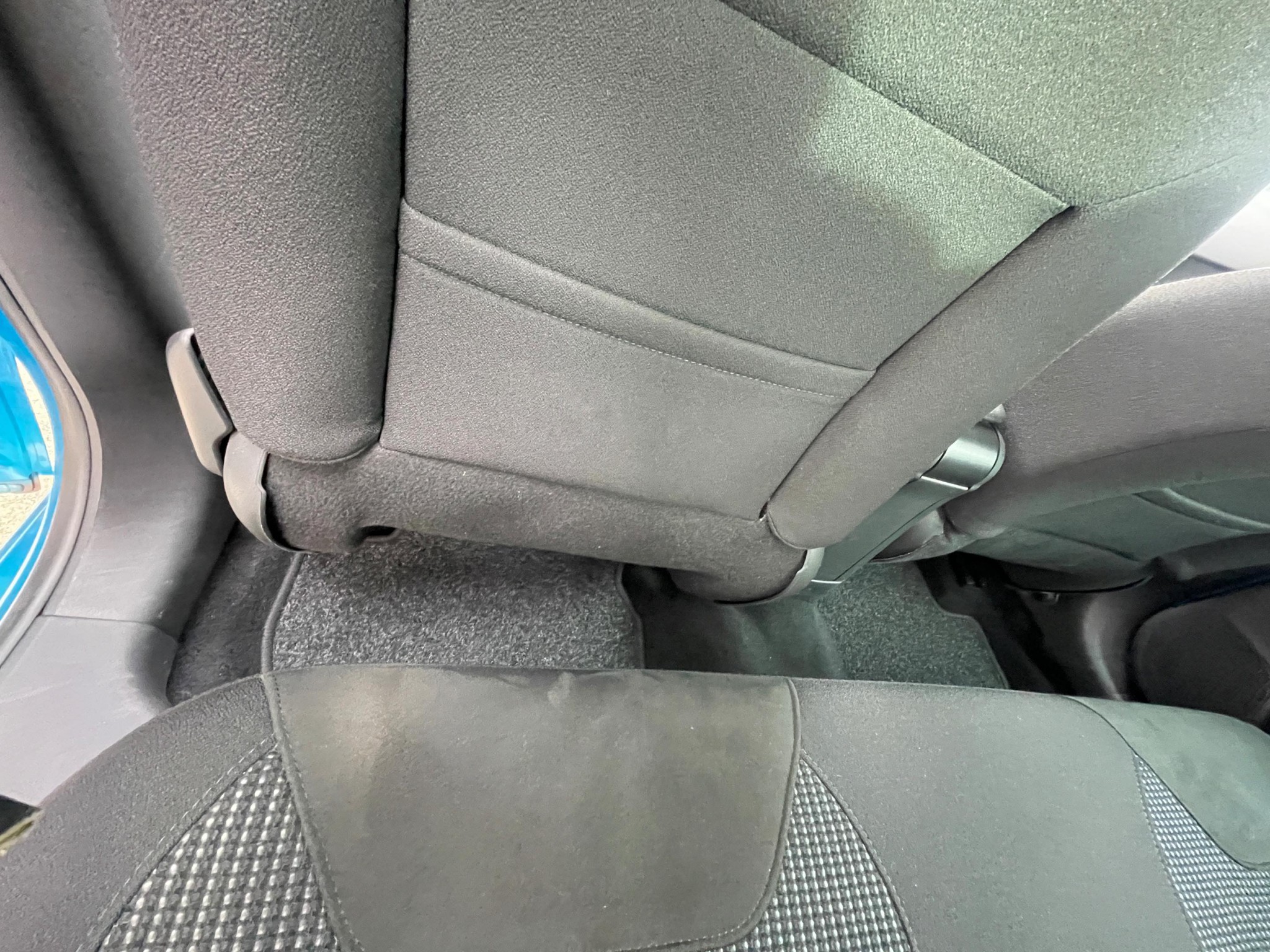

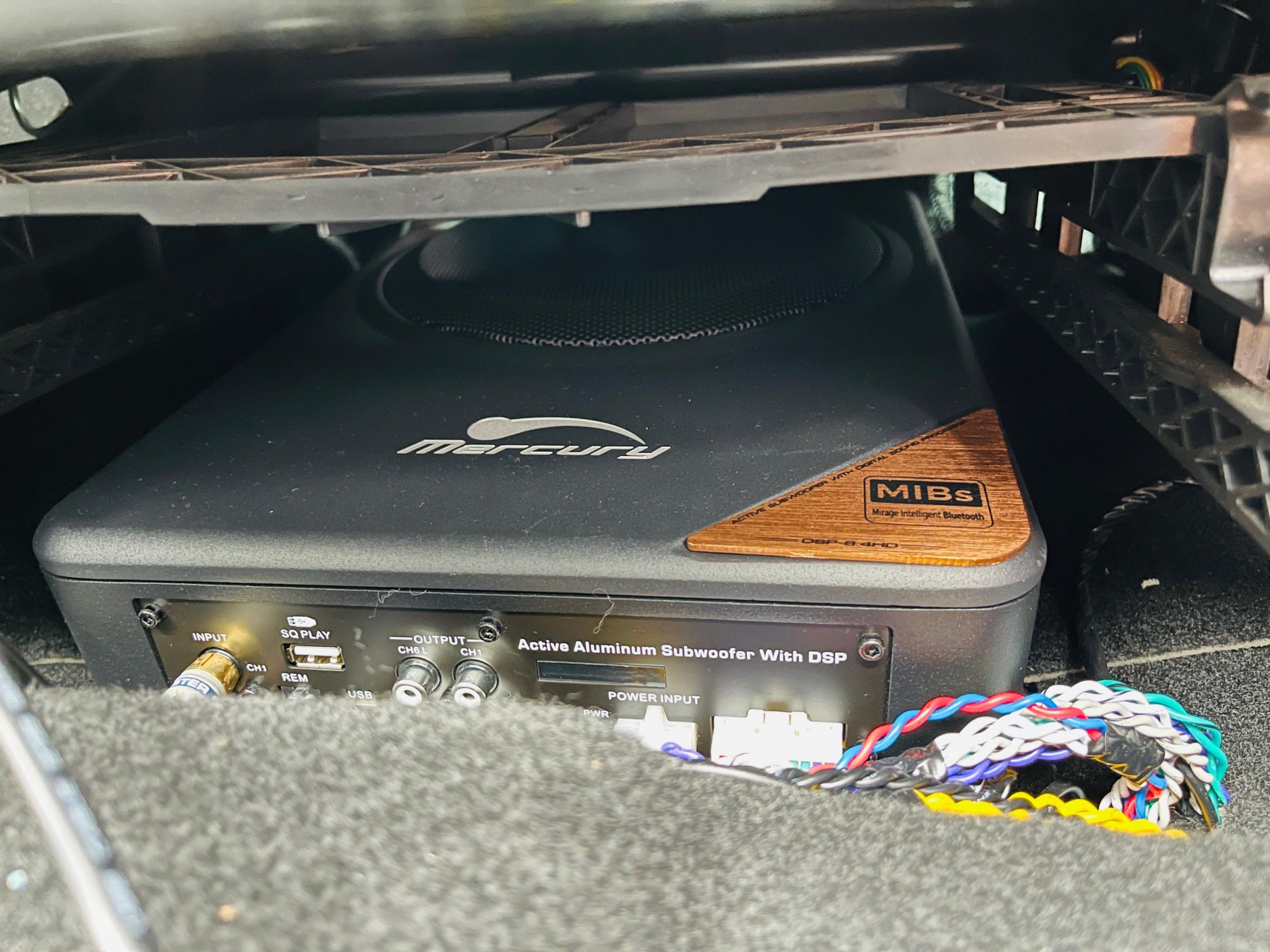

DSP内蔵パワードウーハーは、助手席の下に設置。

シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ワイヤリング サブウーハー  設置場所シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ワイヤリング サブウーハー  シート下に設置シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ワイヤリング サブウーハー  シート下シトロエン C3 C4 スピーカー交換 ツイーター交換 デッドニング 音質向上 カーオーディオ カープレイ CarPlay Bluetooth サブウーハー  DAP 外部入力 デジタル入力 iPhone スマホ ミラーリング ワイヤリング サブウーハー  設置方法



と、このように、

手間暇かけてオーバースペックなインストールをしていますが、要するに、フロントスピーカーを取り付けて、パワードウーハーを助手席下に設置しただけ。
インストレーションはこれだけ。

これだけで、3WAYマルチシステムのワイヤレスカーオーディオが完成できてしまうのです。

現時点では、最もシンプルな、DSPオールインワンカーオーディオです。

しかも、出てくる音は本格的なハイエンドカーオーディオなのです。

ぜひ、名古屋のカーオーディオ専門店「HOT WIRED」のデモカーのシトロエンを視聴してみてください。(^^)





上記のオーディオ機材の価格は、

Mercury Car Audio DSP8.4HD
Bluetooth5.0/4CH.アンプ/DSP内蔵 8インチパワードウーハー:¥140,800円(税込)

Mercury Car Audio C62
16cm 2WAYセパレートスピーカー:¥93,500円(税込)

総額:234,300円(税込)



iPhoneを高音質で楽しむ、ワイヤレスカーオーディオ、ハイレゾカーオーディオの構築は、名古屋のカーオーディオ専門店「HOT WIRED」にご相談ください。

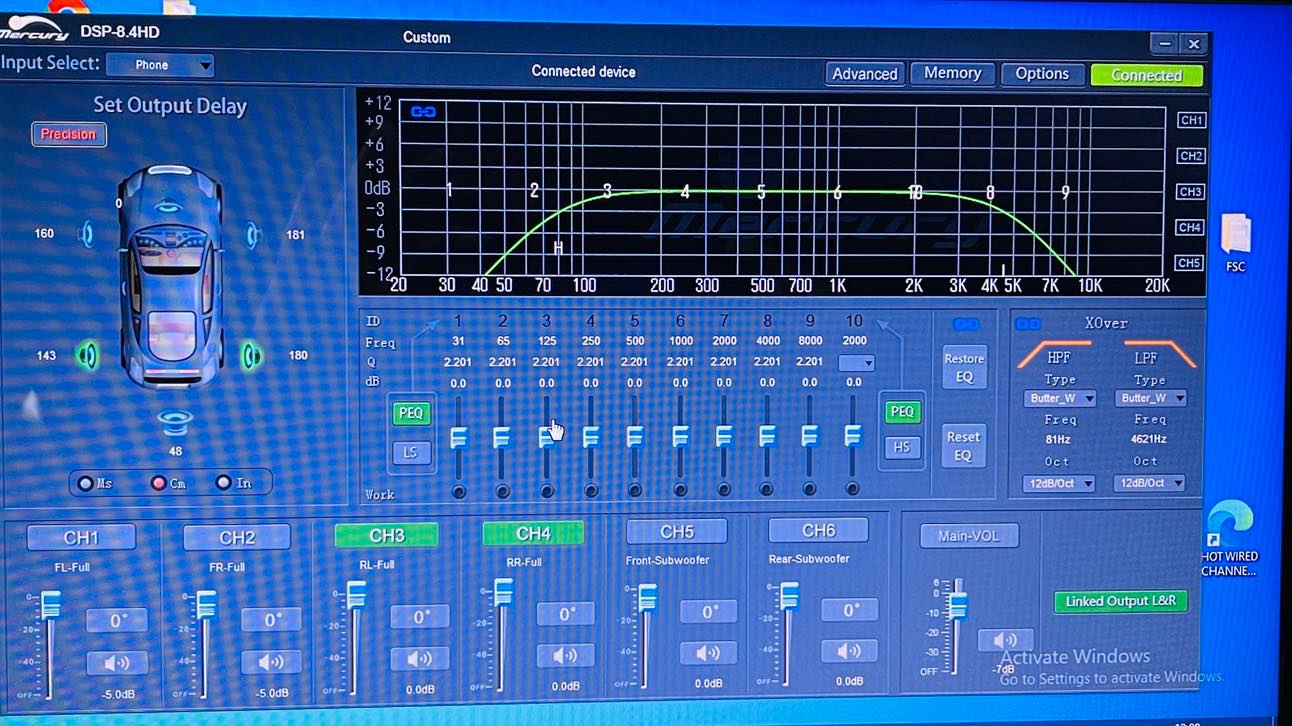

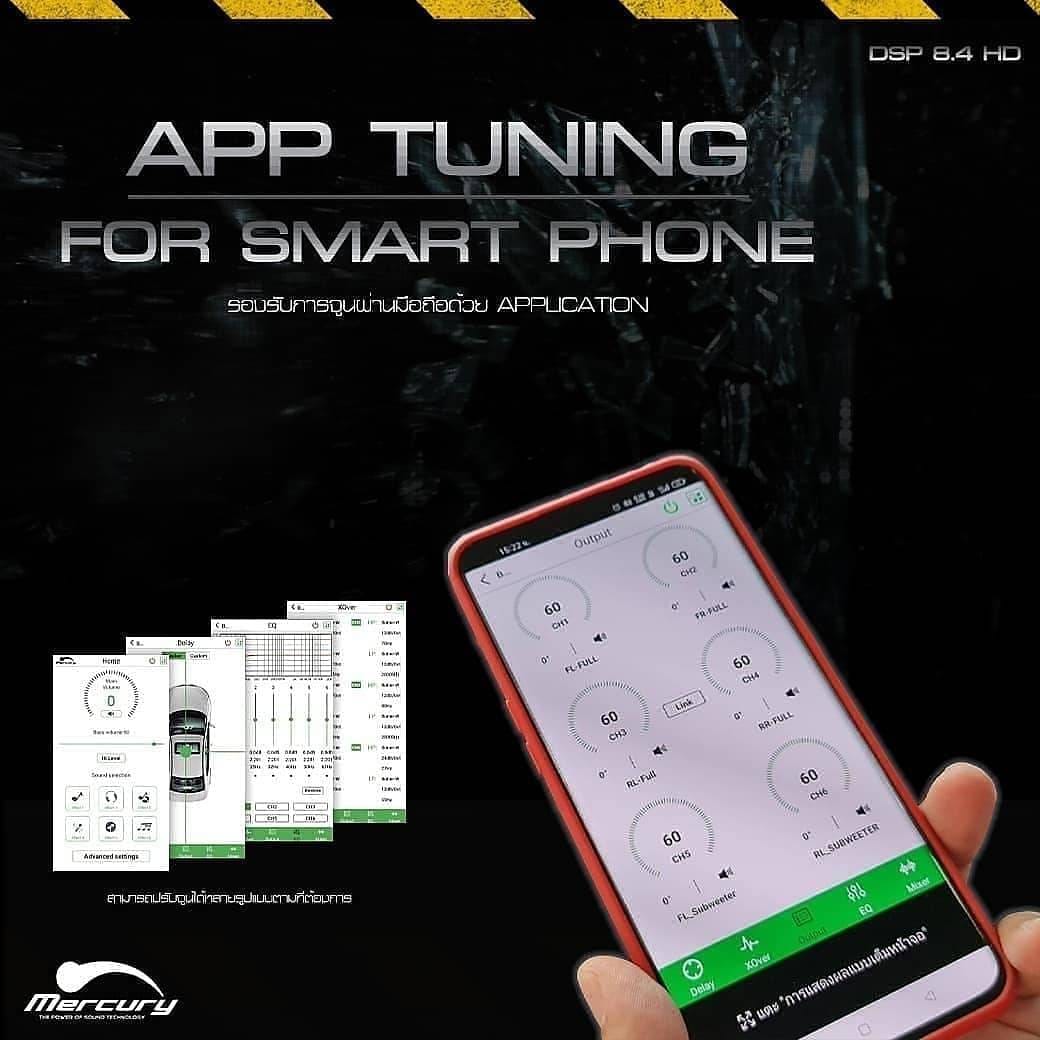

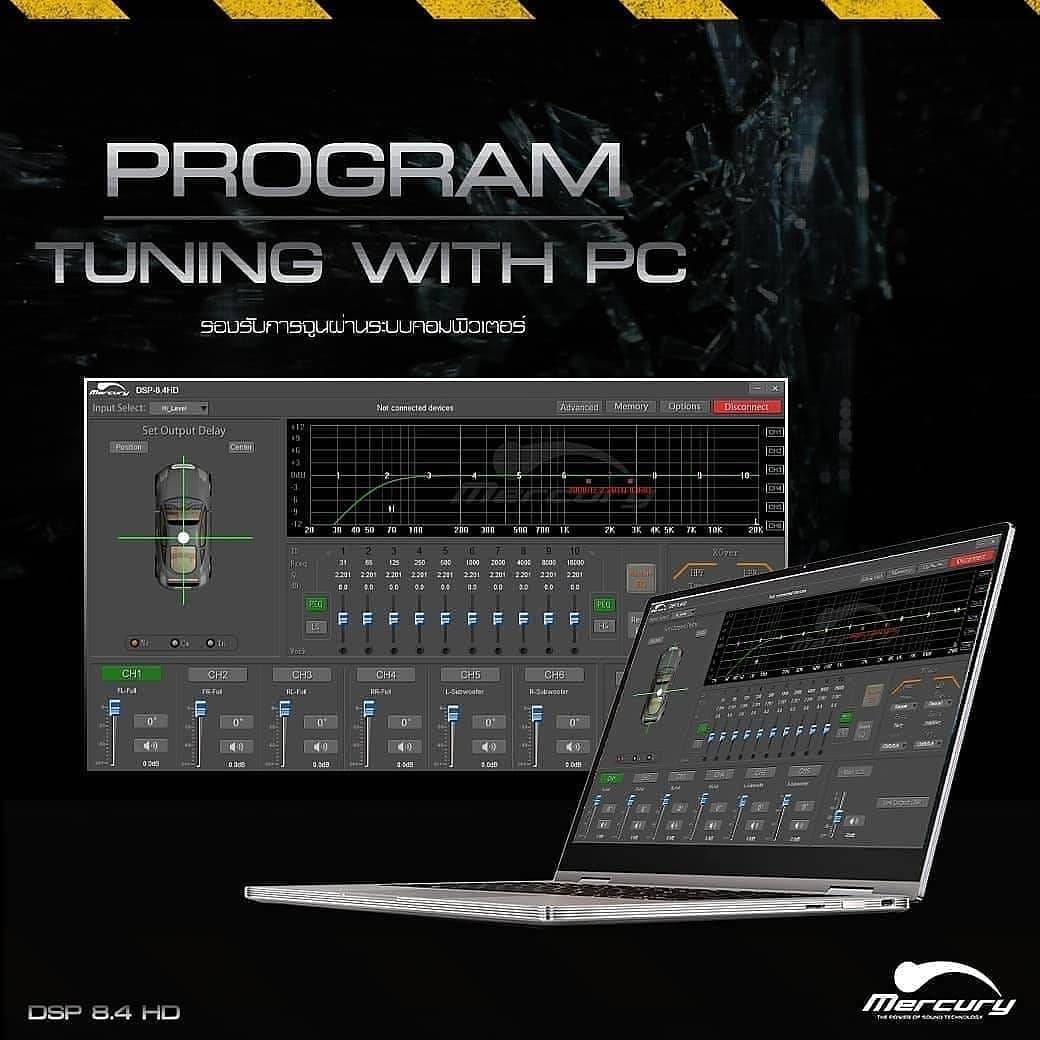

DSP8.4HDのサウンドセッティング用ソフトウエアの画面:
Mercury Car Audio DSP8.4HD オールインワンカーオーディオ Bluetooth ワイヤレスカーオーディオ DSP内蔵パワードウーハー プロセッサー サウンドセッティング 音調整

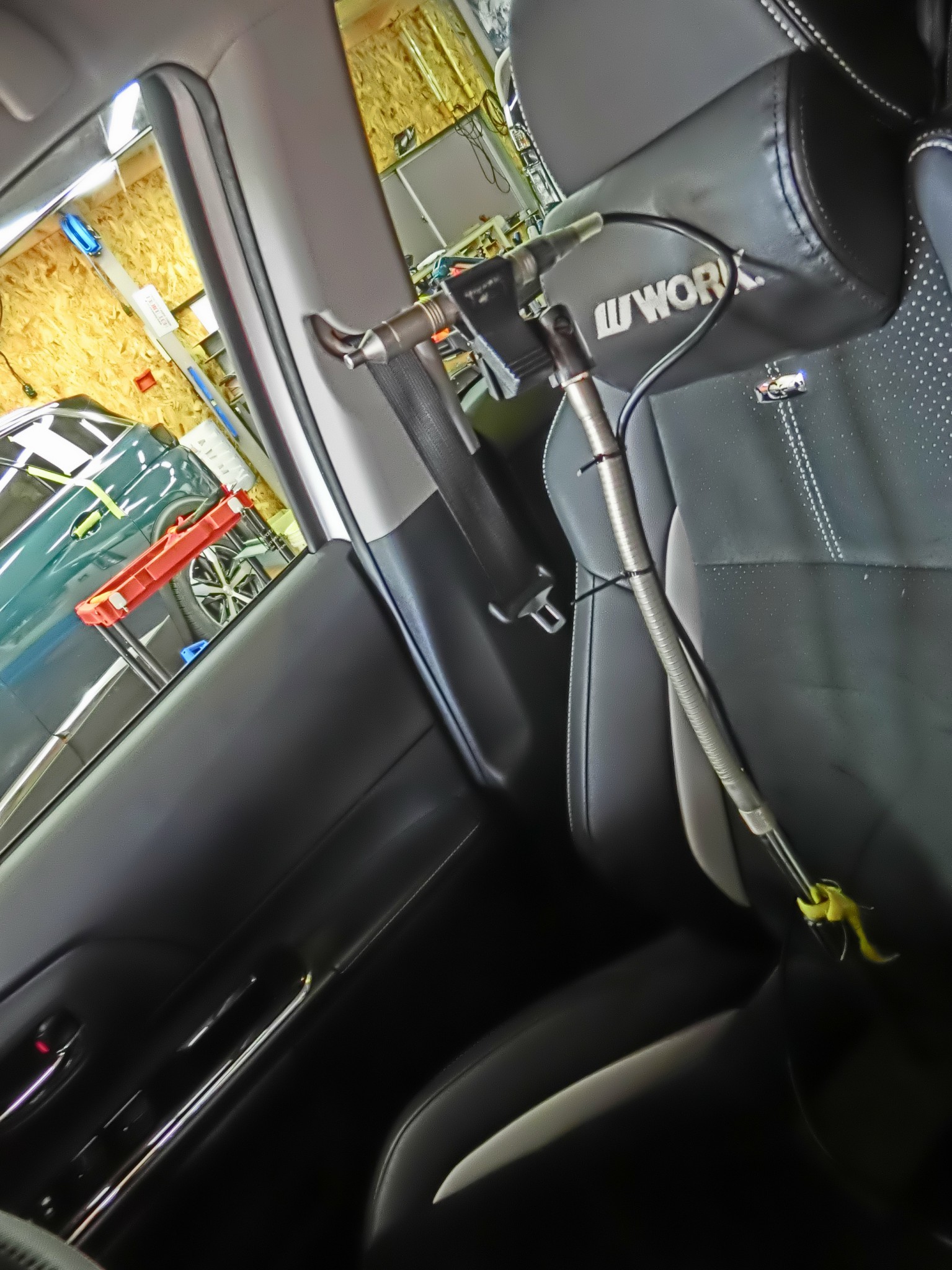

パソコンをつないで、内蔵DSPのサウンドセッティングをします。

Mercury Car Audioの音調整用のソフトは、起動したらすぐ本体と接続して、直感的で大変使いやすく、めんどくさいこと一切なしで、取説なしでも全く問題なし。(^^)

シトロエンC3の独特のゼニスウインドウに展開する、左右に広く、奥行き、立体感のあるサウンドステージ。
ダッシュボード上の中央から聞こえてくる、ボーカルの声。
ダッシュボード奥から聞こえる、サブウーハーの低音。

正しく調整された、DSPカーオーディオをお楽しみください。(^^)





シトロエン C3 の車内に記載のBluetoothカーオーディオの取り扱い説明書:

Bluetoothカーオーディオの使い方:

スマホとBluetoothで接続の場合:DSP PLAY → Bluetooth
スマホとCarPlayで接続の場合:maxca → AUX

コントローラーの S ボタンでソース切り替え:
スマホBluetooth → Bluetooth
CarPlay   → AUX
CD/ラジオ → High

矢印ボタンで選曲。

コントローラーがマスターボリュームです。(他のボリュームは触らないでください。)
