ステップワゴン ドアスピーカー交換・ツイーターの取付位置と角度の決め方 Mercury Car Audio C62の場合

他店にて、お取付のカーオーディオの音調整だけのご依頼や、ステップアップのご依頼も大歓迎です。

実は、HOT WIREDにご来店のお客様の多くが、他店にてカーオーディオを組んでから、さらなるステップアップの為にご来店いただくケースがほとんどなのです。(^^)

ステップワゴン サイバーナビ DSP 音調整 サウンドセッティング イコライザー タイムアライメント 調整



今回ご紹介させていただきます、ステップワゴンのオーナー様も、すでに他店にて、フルでカーオーディオシステムを取り受け済みで、ご自身でも音調整にもチャレンジしている、「すでにカスタムカーオーディオの経験があるユーザー様」です。

サイバーナビ+
フロントスピーカー:モレル 2WAYセパレート
パワーアンプ:PRS-D800 を2台
サブウーハー:10インチ パワードウーハー

最初は、サイバーナビのサウンドセッティングのみのご依頼でご来店いただきました。



そして、さらなるステップアップの為に、今回はフロントスピーカーのアップグレードを実施することになりました。

フロントスピーカーの交換だけで、3週間もお預かりすることになってしまいましたが、(;^_^

ちょっと詳しく、順番にご紹介していきたいと思います。



「迷う、スピーカーの選択! ユーザー同士のプチ試聴会」の動画はこちら!
https://youtu.be/ljjEH_UkO28



元々ついていたモレルのスピーカーを取り外して、
Mercury Car Audioの2wayセパレートスピーカー、C62を取り付ることになりました。

「音質向上には、スピーカー交換が一番決定的です。」

スピーカーだけは背伸びして、妥協しないで良いヤツ買ってください!

音質の8割くらいはスピーカーで決まると言っても過言ではないでしょう。

カーオーディオは、機械です。
機械には、設計された性能があります。
機器の選択を間違えていると、ゴールに到達できません。
せっかく買ったオーディオ機器でも、自分の目指すゴールと違うと気づいた場合は、潔く諦めて、結果を出すための正しい機器、スピーカーに買い換える決断も時には重要なのです。

ゴールを実現するするための、確実な機材と最短距離をアドバイスするのがプロショップの仕事だと思っています。



ドアのデッドニングもすでに他店にて施工済みでした。

多少手直し、追加と、金属ローラーで圧着施工をやりました。

デッドニング材は、鉄板に密着していないと意味なしです。
実は、木や樹脂のローラーでは、確実に圧着できないのです。
大変手間ですが、金属のローラーでがっつり圧着することで、防振・制振の性能を発揮するようになります。



わかりにくいですが、こちらがビフォー。
ドア デッドニング 圧着 ローラー サイレントコート STP 正しいデッドニング方法 防振 制振

こちらがアフター。
ドア デッドニング 圧着 ローラー サイレントコート STP 正しいデッドニング方法ドア デッドニング 圧着 ローラー サイレントコート STP 正しいデッドニング方法 防振 防音 静穏化





ドアスピーカーの取り付けについて:

と、その前に、なぜわざわざモレルを取り外してMercury Car Audioのスピーカーにしたのか?

それは単純に音が悪かったからですが、

あまりスピーカーを手に取ってみる機会はないかもしれませんが、できればスピーカーを手に取って細部の作りや重さを確認してみてください。

スピーカーって、表側はだいたい同じように見えますが、重要なのは裏側なのです。

小さいマグネットの薄くて軽いスピーカーが、良い音がするということはまずあり得ません。

Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED  マグネット比較Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED  マグネット比較





モレルのツイーターとMercury Car Audio C62のツイーターを比較してみました。

ハウジングに収まったモレルのツイーターとMercuryのツイーターは似たようなサイズ感に見えますが、中身のツイーターを取り出してみると、こんな感じです。

Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED  マグネット比較 ツイーター比較

ずっしり重いMercury Car Audioのスピーカーを手に取っていただければ、一目瞭然です。

th_iJptMJGbQ0GxTf0T5BN0Cw_thumb_754a7 Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED  マグネット比較 ツイーター比較 モレル MOREL ツイーター Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED  マグネット比較 ツイーター比較 モレル MOREL ツイーター





インナーバッフルを作り直して、ドアスピーカーを取り付けました。

Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED 防水塗装Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED 防水塗装Mercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIRED 防水塗装 鬼目ナットMercury Car Audio スピーカー C62 2WAYセパレート マーキュリー インナーバッフル HOT WIREDMercury Car Audio スピーカー C62 2WAYセパレート マーキュリー







ツイーターの埋込取付について:

将来は、DSPで本格的なハイエンドカーオーディオを目指しているので、今回はツイーターの取付位置と角度は完璧なインストールで施工します。

レーザーを使って、ツイーターの取付位置と角度を決める方法の動画はこちら!
https://youtu.be/Z_xHqx9vejo

ツイーターを埋込加工取付して、仕上げは、HOT WIRED得意の純正風シボ塗装で仕上げました。

HOT WIRED得意の純正風シボ塗装・ツイーターを埋め込んだピラーをまるで純正品のようにペイントする動画はこちら!
https://youtu.be/Z_xHqx9vejo

ステップワゴン ツイーター取付 ピラー埋込 位置 角度 ツイーター th_%PFPCwj4RF+3Dc%SRoFnIQ_thumb_75314

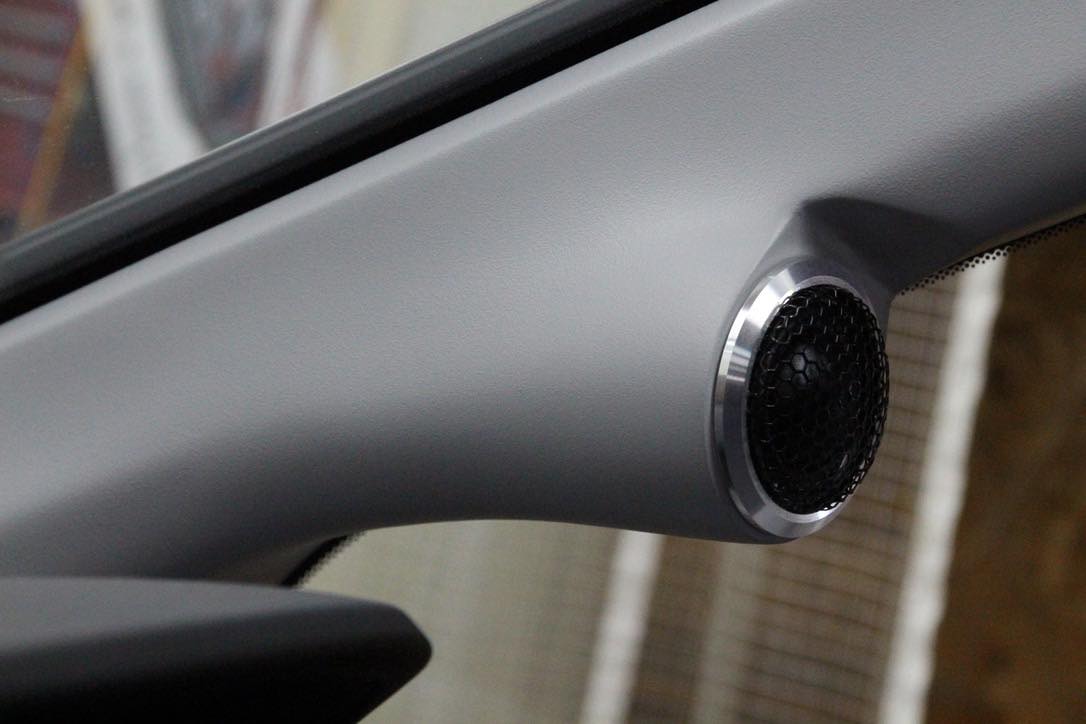

ステップワゴンのAピラーにツイーター埋込取付完成:

ステップワゴン ツイーター 埋込 取付 位置 角度 純正風 シボ塗装 HOT WIRED ステップワゴン ツイーター 埋込 取付 位置 角度 純正風 シボ塗装 HOT WIRED ステップワゴン ツイーター 埋込 取付 位置 角度 純正風 シボ塗装 HOT WIRED ステップワゴン ツイーター 埋込 取付 位置 角度 純正風 シボ塗装 HOT WIRED シボペイント





百聞は一見に如かず

完成して、
納車時のご説明と、試聴後のオーナー様のファーストンプレッションの動画はこちら!

https://youtu.be/J84-4rNYnJo

th_b18AXsf4TZyjGhTp+HhTZw_thumb_75526ステップワゴン スピーカー交換 カーオーディオ 音質向上 デッドニング 名古屋 京都





結果を出したい、正しいハイエンドカーオーディオを構築したい方は、名古屋のカーオーディオ専門店「HOT WIRED」までご相談ください。(^^)













More photos on HOT WIRED official facebook page:

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums

フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums



HOT WIRED co., ltd. all rights reserved 2020

*********************************************************

HOT WIRED (ホットワイヤード)

〒455-0801 愛知県名古屋市港区小碓(おうす)1-424

TEL:052-355-9669 FAX:052-355-9449

営業時間:PM2~ PM8、不定休

424-1 OUSU MINATO NAGOYA AICHI, JAPAN 455-0801

TEL:81-52-355-9669 FAX:81-52-355-9449

information@hotwired.co.jp

http://www.hotwired.co.jp/blog/

http://www.facebook.com/hotwiredjp

http://www.youtube.com/hotwiredweb

*********************************************************









Fiio M11pro/M15 DAPを使った、正しいハイレゾカーオーディオ構築の方法のご紹介 その12

名古屋のカーオーディオ専門店「HOT WIRED」がお届けしております、「正しいハイレゾカーオーディオ」の構築方法シリーズ。

正しく本物のハイレゾを視聴するためには、正しい機材を正しく取り付けて、正しく使用する必要があります。



「ハイレゾ音源を買って、自分の端末に保存する」というやり方は手間で不便だし、容量もお金もキリがなくて、やってられない。

なので、

今一番オススメの方法は、「DAPとスマホを使って、ストリーミングでハイレゾを視聴する方法」です。

その際に、一番オススメのDAPは、ズバリ、Fiioです。

ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED

理由は、ストリーミングができる、オフラインでもできる、bluetoothの性能が良い、コアキシャル出力がある、旭化成のチップ、アナログ出力も良い、音質が良い、お値段がお手頃、など色々ありますが、中でも、M11proがいちばんのオススメです。(2020、9月現在)

何れにしても、「ハイレゾ音源を購入して、端末の中に貯めて聴く」というスタイルはもう終わっていると思います。
実際音楽なんていちいち買ってたらキリがない。

Amazon HDやTIDALでストリーミングでハイレゾを視聴する方法が、主流になっています。











今回は、すでにストリーミングによるハイレゾカーオーディオを実現しているオーナー様のご紹介です。

システムは、Fiio + HELIX DSP PRO MK2 + Mercury Car Audioのアンプとスピーカーという鉄板のシステムです。

普段は、コアキシャルでDAPとテクニカのHDR500をつないで、そこから光ケーブルで、HELIX DSPへと入力しているのですが、今回は、新たに、

「DAPのアナログ出力から、HELIX DSP PROのアナログ入力へ直接接続する方法での音質の違いを味わってみたい」

との、リクエストにお応えして、アナログ入力を作ってのサウンドセッティングを実施しました。

アナログ入力を試したい理由は、

FIIOのアナログ回路は非常に定評があり、アナログはアナログで良い部分もある、HELIX DSP PROのアナログ入力は8系統もあり、すでにナビを入力しているが、さらに入力を増やすことに対したコストはかからない、ベルデンさんのRCAケーブルを試してみた、などの理由がありました。

FiioのM15は、3種類の音声出力がありますので、
AIM電子の最高級USBケーブルでの接続。(これびっくりするくらい音が良くなります)
コアキシャルでの接続。
アナログ回路を使用した、3.5mmでの出力。
加えて、
LDAC対応のハイレゾ用Bluetoothレシーバー(MIB500)を使用した、ワイヤレスでのハイレゾカーオーディオ。

と、1台のDAPとHELIX PRO MK2で、4種類の入力/出力を楽しめるようになりました。(^^)

ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED





ベルデンのアナログケーブルは、細いけど硬いんです。(笑)

この時点では、知らなかったのですが、FIIO M15は、設定で画面を上下逆さまにすることができますので、ジャックを下向きに設置することも可能です。(^^)ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED ウォークマン ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED アナログ出力 コアキシャル出力 ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED

HELIX DSP PRO MK2やULTRAは、大変多機能ですが、音調整のスキルの前に、パソコン設定のスキルが必要で、調整用ソフトを使いこなすのに、パソコン教室並みのかなりの熟練を必要とします。(笑)

こちらは、イコライザー調整の、ビフォーアフターです。

ハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED サウンドセッティングハイレゾ カーオーディオ dap dsp helix fiio m11pro m15 コアキシャル アナログ 光ケーブル デジタル出力 HOT WIRED RTA 音調整 イコライザー



理想的な周波数バランスに仕上がりました。(^^)

他店にて取付の、カーオーディオの音調整・DSPのサウンドセッティングだけのご依頼も大好評をいただいております。

カーオーディオ/DSPの音調整・サウンドセッティング一式:35000円(税別)〜
完全予約制。
作業時間:2時間〜

ご都合の良い日時をお知らせの上、ご予約をお願いいたします。

information@hotwired.co.jp













More photos on HOT WIRED official facebook page:

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums

フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums



HOT WIRED co., ltd. all rights reserved 2020

*********************************************************

HOT WIRED (ホットワイヤード)

〒455-0801 愛知県名古屋市港区小碓(おうす)1-424

TEL:052-355-9669 FAX:052-355-9449

営業時間:PM2~ PM8、不定休

424-1 OUSU MINATO NAGOYA AICHI, JAPAN 455-0801

TEL:81-52-355-9669 FAX:81-52-355-9449



http://www.hotwired.co.jp/blog/

http://www.facebook.com/hotwiredjp

http://www.youtube.com/hotwiredweb

*********************************************************

CX-5 正しいハイレゾカーオーディオの構築方法・失敗しないハイレゾカーオーディオ機器のインストール方法

名古屋のカーオーディオ専門店「HOT WIRED」が配信している、「正しいハイレゾカーオーディオの構築方法」のご紹介シリーズ。

FiiO M10pro+Helix DSP.3+Mercury Car Audio K62+M420 4CH.パワーアンプ+C800モノアンプ

今回は、マツダCX-5です。

ハイレゾカーオーディオは、DAPを使うのはもう当たり前ですが、いろいろあるハイレゾプレーヤーの中でも、HOT WIREDがオススメしているのは、FiiOです。

私自身はいまだに、2012年式のFiiO X3を使っていますが、2020年現時点でのベストバイは、FIIO M10pro ではないでしょうか?
(さらにハイエンドを求める方はM11とかM15もいいですよー)

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング サウンドセッティング

それでは、今回のCX-5に搭載した、カーオーディオ機器のインストールと、DSPのサウンドセッティングの詳細をご紹介いたします。

今回のCX-5のインストール作業中の動画をHOT WIRED CHANNELにて公開しています!



今回のCX-5は、他店にて既にインストールされていたカーオーディオの手直しとアップグレードを同時進行で行いました。

他店にて施工のドアのデッドニングはこんな感じでしたが、HOT WIREDこだわりのデッドニングでアップグレードしました。

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング

使用する材料は主にロシア製のSTPを使用します。

両ドアのデッドニング一式:8万円(多めコース)

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 ドアのデッドニング



ハイエンドカーオーディオでは下地のデッドニングが重要ですので、今回は少し写真多めでご紹介します。
クリックして拡大してみてください。

こちらの車両のドアのデッドニング作業中の動画を、HOT WIRED CHANNELにて公開しています。
CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング STPCX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニングCX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ドアの内張

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 ドアのデッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング STP CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング CX-8 スピーカー交換 音調整CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング

 CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ドア 金属ローラー 圧着 CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ドア 金属ローラー 圧着実は、デッドニング材は、金属のローラーでグリグリに圧着しないと効果半減なんです・・・。







今回取り付けるどフロントスピーカーは、Mercury Car Audioのハイエンドモデル、K62 2WAYセパレートスピーカーです。

削り出しが美しいK62スピーカーは、アウターバッフルで取り付けます。(^^)

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング アウター スピーカー交換 CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 デッドニング アウターバッフル ドアスピーカー交換 CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800  HOT WIRED 名古屋 アウターバッフル スピーカー取付



最終的なサウンドチューニングの際に致命的になるツイーターの取付位置、取付角度は、ピラーに埋め込むに当たってレーザーで角度を計測して、完璧なアングルにセットアップしています。

これが最後のDSPのサウンドセッティングで決定的な違いを生むのです。

こちらから、HOT WIRED CHANNELにて、レーザーを使ってツイーターの取付角度を決めている作業中動画をご覧いただけます。

 CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ツイーター ピラー 埋込 スエード CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ツイーター埋込 CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ツイーター埋込





ラゲッジスペースの下には、Mercury Car Audio M420 4CH.パワーアンプ、パイオニアの2CH.アンプ、HELIX DSP.3、Mercury Car Audio C800 モノアンプ、ディストリビューションブロックなどを収めましたが、最終的に綺麗に収まった画像を撮るの忘れました。(>_<)

フタを閉めればば、フラットになり、まるで純正です。

HELIX DSP.3のサウンドセッティングとパワーアンプのゲイン調整の方法の動画をHOT WIRED CHANNELにて公開していますので、もしよかったらみてみてください。

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング サウンドセッティング
helix dap.3 dsp pro dsp ultra 音調整 サウンドセッティング サウンドチューニング Mercury Car Audio HOT WIRED 名古屋 ホットワイヤード ゲイン調整 オシロスコープ helix dap.3 dsp pro dsp ultra 音調整 サウンドセッティング サウンドチューニング Mercury Car Audio HOT WIRED 名古屋 ホットワイヤード ゲイン調整 オシロスコープ パイオニア d800 helix dap.3 dsp pro dsp ultra 音調整 サウンドセッティング サウンドチューニング Mercury Car Audio HOT WIRED 名古屋 ホットワイヤード ゲイン調整 オシロスコープ helix dap.3 dsp pro dsp ultra 音調整 サウンドセッティング サウンドチューニング Mercury Car Audio HOT WIRED 名古屋 ホットワイヤード ゲイン調整 オシロスコープ

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング DIRECTOR 音調整 サウンドセッティング













HelixのDIRECTORは、センターコンソールに埋め込み取付しました。

ついでに横にUSBポートをつけて、オーディオテクニカHDR-500の切り替えスイッチも埋め込みました。

ドアのアウターバッフルとお揃いの、仕上げのエンジ色スエードが、CX-5の内装とマッチしてすごくいい感じに仕上がりました。(^^)

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング DIRECTOR 埋込CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング サウンドセッティング



HELIX DSP.3イコラーザー調整前:

CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング 音調整 イコライザー調整

HELIX DSP.3 イコライザー調整後:
CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング RTA イコライザー タイムアライメント





失敗しないハイレゾカーオーディオ機器の選択、正しいハイレゾカーオーディオの構築方法は、名古屋のカーオーディオ専門店「HOT WIRED」までご用命ください。



CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング DIRECTOR CX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング サウンドセッティングCX-5 ハイレゾカーオーディオ DAP FIIO M10 HELIX DSP.3 Mercury Car Audio K62 M420 C800 HOT WIRED 名古屋 デッドニング ツイーター埋込









More photos on HOT WIRED official facebook page:

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums

フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums



HOT WIRED co., ltd. all rights reserved 2020

*********************************************************

HOT WIRED (ホットワイヤード)

〒455-0801 愛知県名古屋市港区小碓(おうす)1-424

TEL:052-355-9669 FAX:052-355-9449

営業時間:PM2~ PM8、不定休

424-1 OUSU MINATO NAGOYA AICHI, JAPAN 455-0801

TEL:81-52-355-9669 FAX:81-52-355-9449

information@hotwired.co.jp

http://www.hotwired.co.jp

http://www.facebook.com/hotwiredjp

http://www.youtube.com/hotwiredweb

*********************************************************





CX-5 スピーカー交換 アウターバッフルとツイーター埋込のご紹介

マツダ純正BOSEのスピーカー交換を数多く手がけている、名古屋のカーオーディオ専門店「HOT WIRED」から、CX-5のスピーカー交換とアウターバッフルとツイーター埋込のご紹介です。

ツイーターの取付角度の測定方法や取付の詳細は、こちらのブログ記事に記載されています。
http://www.hotwired.co.jp/blog/?p=16127

th_UNADJUSTEDNONRAW_thumb_73599



ツイーターの取付位置と角度は、音質に決定的な要素です。

HOT WIREDでは、ツイーターの取付角度を設定するために、レーザーを使用しています。

目測で角度を決めていると、驚くほどあさっての方向を向いてしまいます。

今回は、DSPでのサウンドセッティングを前提とした、運転席専用の取付角度設定です。

CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋



CX-5 ドアスピーカー のアウターバッフル製作。

エンジ色のスエードで仕上げました。

CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋 CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP HOT WIRED 名古屋 CX-5 正しいドアのデッドニングのやり方 制振 防音 静音 STP HOT WIRED ホットワイヤード 名古屋 車内の静音化 カーオーディオ スピーカー交換 BOSE インナーバッフル製作 CX-5 正しいドアのデッドニングのやり方 制振 防音 静音 STP HOT WIRED ホットワイヤード 名古屋 車内の静音化 カーオーディオ スピーカー交換 BOSE アウターバッフル製作





HELIX DIRECTOR をセンターコンソールに埋込取付。

ついでにスイッチとUSBとHDMIのポートを設置しました。(^^)

CX-5 スピーカー交換 アウターバッフル ツイーター埋込 Mercury Car Audio HELIX DSP DIRECTOR 埋込 HOT WIRED 名古屋





マツダ純正BOSEのスピーカー交換、CX-5のスピーカー交換は、名古屋のカーオーディオ専門店「HOT WIRED」までご用命ください。







More photos on HOT WIRED official facebook page:

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums

フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums



HOT WIRED co., ltd. all rights reserved 2020

*********************************************************

HOT WIRED (ホットワイヤード)

〒455-0801 愛知県名古屋市港区小碓(おうす)1-424

TEL:052-355-9669 FAX:052-355-9449

営業時間:PM2~ PM8、不定休

424-1 OUSU MINATO NAGOYA AICHI, JAPAN 455-0801

TEL:81-52-355-9669 FAX:81-52-355-9449

information@hotwired.co.jp

http://www.hotwired.co.jp

http://www.facebook.com/hotwiredjp

http://www.youtube.com/hotwiredweb

*********************************************************

HELIX DSP PRO MKⅡ/DSP-ULTRA/DSP.3 などのプロセッサーのRCA出力電圧・ゲイン調整についての重要事項

HELIX DSP PRO MKⅡ/DSP-ULTRA/DSP.3 などのプロセッサーのRCA出力電圧・ゲイン調整についての重要事項:

DSP-ULTRA = RCA出力電圧:8V RMS
DSP PRO MKⅡ = RCA出力電圧:8V RMS
DSP.3 = RCA出力電圧:6V RMS

HELIXのDSPのRCA出力は、8Vなどのハイアウトプットを装備した大変優秀なプロセッサーである。

アンプへ入力する電圧は高いほど音質が良く、ノイズが少ないシステムを構築できる。
大元のソースが濃いほど、増幅しても音質が良いわけである。

が、しかし!

ノーマルの状態では、0.5Vくらいしか出力していないのです・・・。

大元のソースが薄くては、それをさらにアンプで増幅して薄めた音質が良いわけがない。



ホットワイヤードでは、他店にて取り付けの
「カーオーディオのサウンドセッティングのみのご依頼」が非常に多いのですが、
驚くほど多くの人が、HELIXのDSPをロースペックのままインストールして使っているので、今回少し詳しくご紹介することにしました。

HELIX DSP PRO P3 ULTRA MK2 出力切替 ゲイン調整 ラインアウト ハイレベル ローレベル 出力電圧 音調整 サウンドセッティング HOT WIRED ホットワイヤード 名古屋 カーオーディオ

HELIXのDSPを、フルスペックで出力させるためには、本体をバラして、基盤に装着されている、この秘密のスイッチを切り替える必要があるのです。

HELIX DSP PRO P3 ULTRA MK2 出力切替 ゲイン調整 ラインアウト ハイレベル ローレベル 出力電圧 音調整 サウンドセッティング HOT WIRED ホットワイヤード 名古屋 カーオーディオ HELIX DSP PRO P3 ULTRA MK2 出力切替 ゲイン調整 ラインアウト ハイレベル ローレベル 出力電圧 音調整 サウンドセッティング HOT WIRED ホットワイヤード 名古屋 カーオーディオ

 あなたのHELIX DSPの設定は大丈夫ですか?

出力電圧が実は0.5Vだった、なんてことになっていませんか?
せっかくの高級カーオーディオが台無しになっていますよ!
ぜひ一度正しく電圧測定/確認して、パワーアンプを含めて、DSPもヘッドユニットも、正しくゲイン合わせをやり直してください。

耳から鱗の音質にびっくりすると思います。

ホットワイヤードでは、他店にて取り付けのカーオーディオの音調整だけの依頼も大歓迎です。

DSP デジタルシグナルプロセッサーのサウンドセッティング一式:35000円(税別)

パワーアンプのゲイン調整基本料金:15000円(税別)+ 7000円/1箇所

カーオーディオのサウンドセッティングのご予約は、メールにて承っております。
information@hotwired.co.jp





カーオーディオの音調整・サウンドセッティングを動画でご紹介
HOT WIRED CHANNEL
https://www.youtube.com/watch?v=mXPIBTE8gTo&list=PLHF3uLgU2M1eFn1i-CS_IY79k_44LeQ78



More photos on HOT WIRED official facebook page:

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums

フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums



HOT WIRED co., ltd. all rights reserved 2020

*********************************************************

HOT WIRED (ホットワイヤード)

〒455-0801 愛知県名古屋市港区小碓(おうす)1-424

TEL:052-355-9669 FAX:052-355-9449

営業時間:PM2~ PM8、不定休

424-1 OUSU MINATO NAGOYA AICHI, JAPAN 455-0801

TEL:81-52-355-9669 FAX:81-52-355-9449

information@hotwired.co.jp

http://www.hotwired.co.jp

http://www.facebook.com/hotwiredjp

http://www.youtube.com/hotwiredweb

*********************************************************
