ラックスマン LUXMAN CM-6000/6CH.パワーアンプの正しいゲイン調整の方法


郵送による、パワーアンプのゲイン調整サービスのご紹介です。

パワーアンプのゲイン調整を正しく理解していない方が多いようですが、アンプのGAIN調整は、カーオーディオの音質を決定づける、最も重要なサウンドセッティングです。

ハイエンドカーオーディオでさえも、 聴感でゲイン合わせしている方が多いのが残念です。

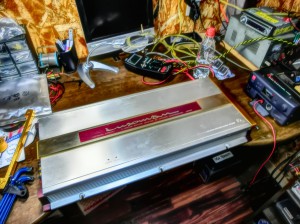

遠方のお客様からゲイン調整のご依頼で郵送していただき、本日届きました、ラックスマンのパワーアンプ、LUXMAN CM-6000

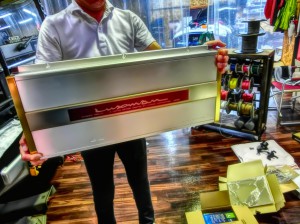

アンビリーバボーな巨大なパワーアンプが届きました。;^_^

ラックスマン 6CH. パワーアンプ ゲイン調整 ゲイン合わせLUXMAN CM-6000 ラックスマン 6CH. パワーアンプ ゲイン調整 ゲイン合わせ

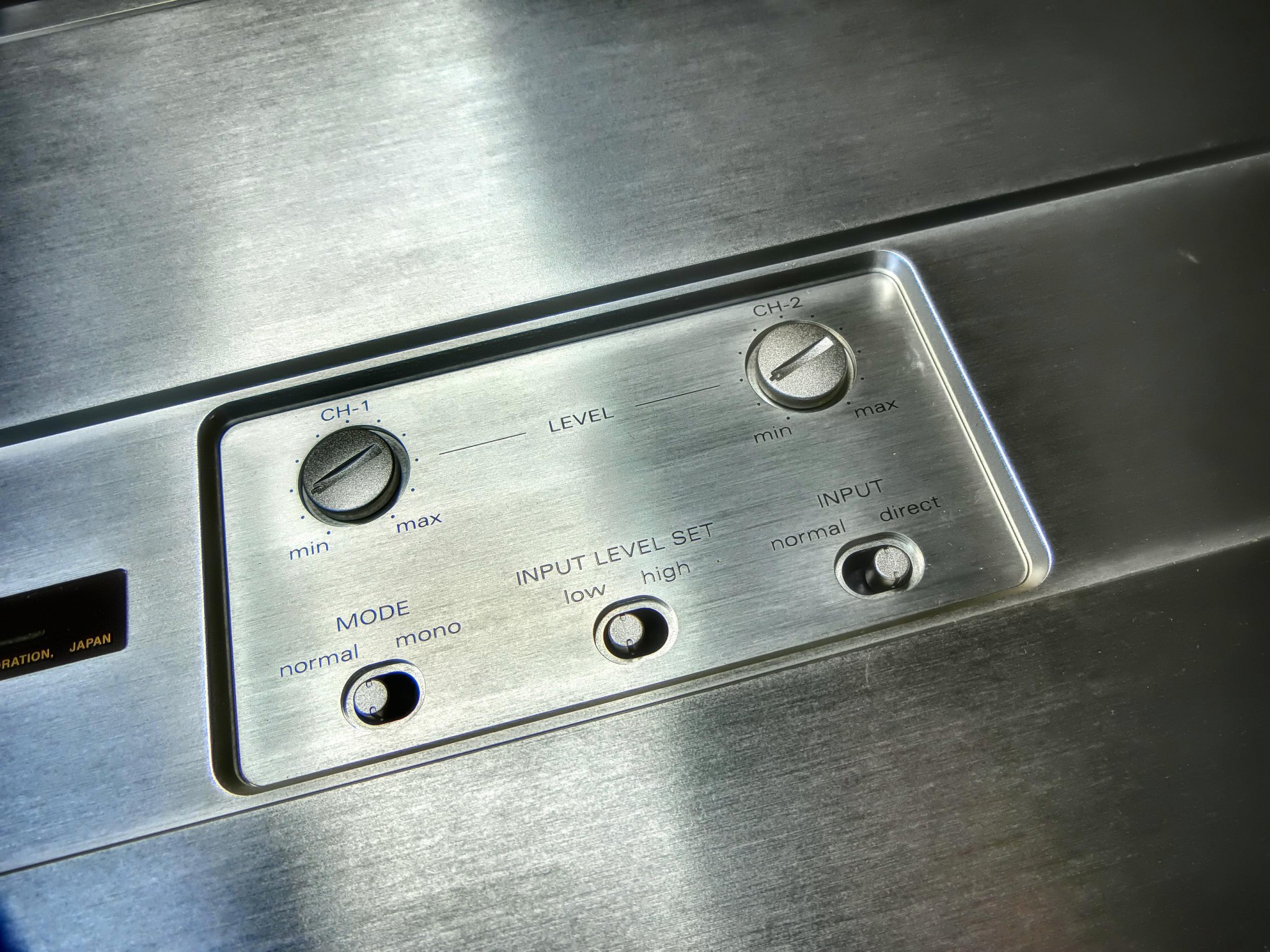

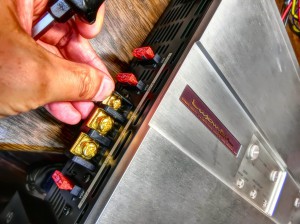

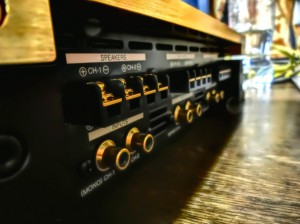

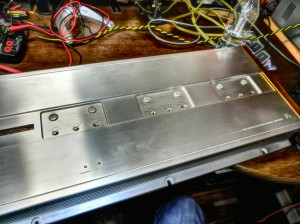

ラックスマンの6CH.のパワーアンプに、ゲイン調整のノブが6カ所もあるのです。
「聴感でだいたい」のゲイン調整×6カ所では、正しいサウンドチューニング/サウンドセッティングどころか、左右の音量すら合わせる事ができません。

LUXMAN CM-6000 ラックスマン 6CH. パワーアンプ ゲイン調整 ゲイン合わせLUXMAN CM-6000 ラックスマン 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED

th_CIMG0789

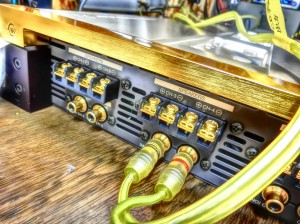

では早速ゲイン調整作業に入ります。

オーナー様のご使用のヘッドユニットは、三菱サウンドナビ200プレミとの事ですので、200PREMIの最大出力に合わせて、アンプのゲインのセッティングをします。

LUXMAN CM-6000 ラックスマン 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤードLUXMAN CM-6000 ラックスマン 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋

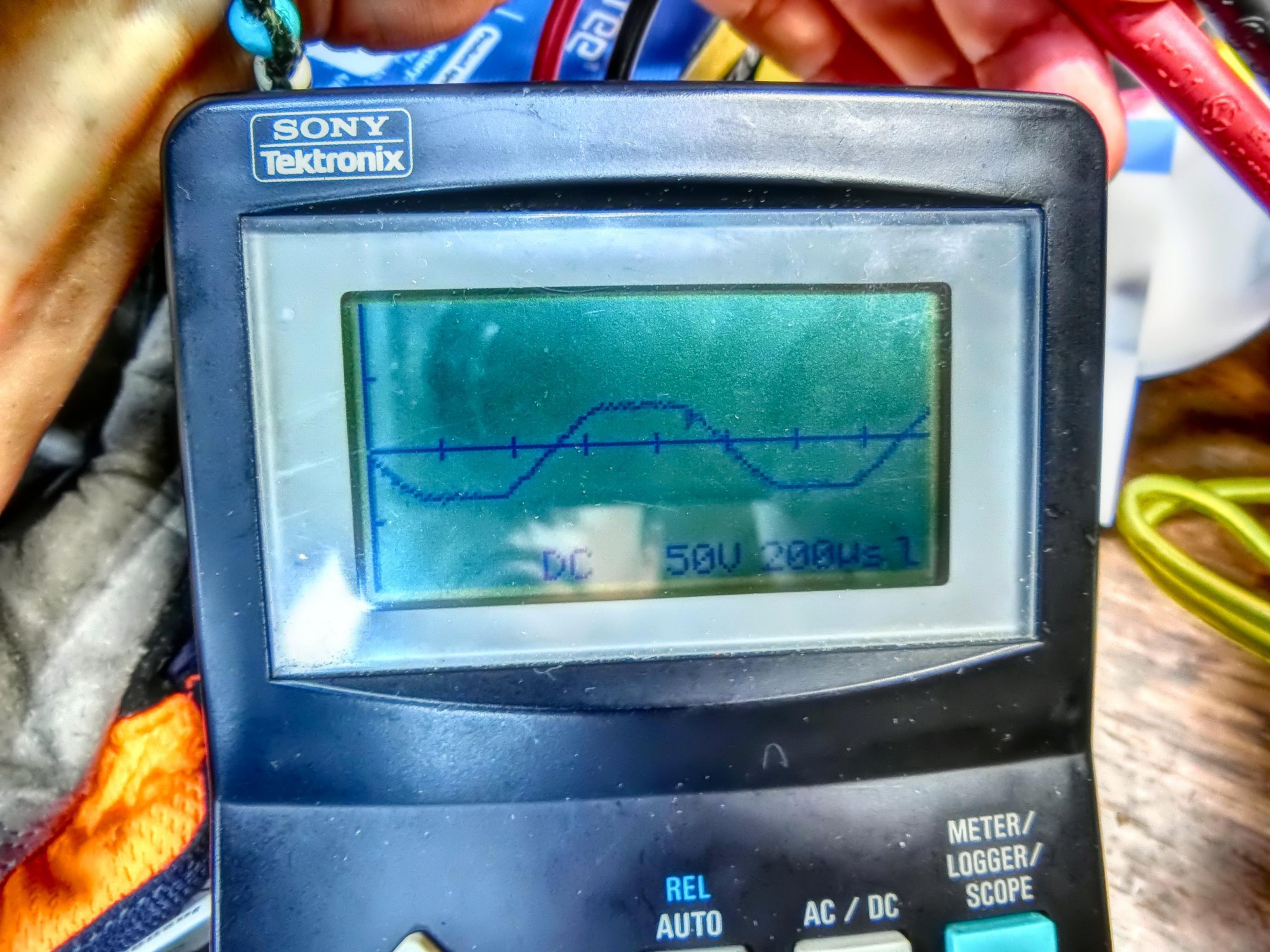

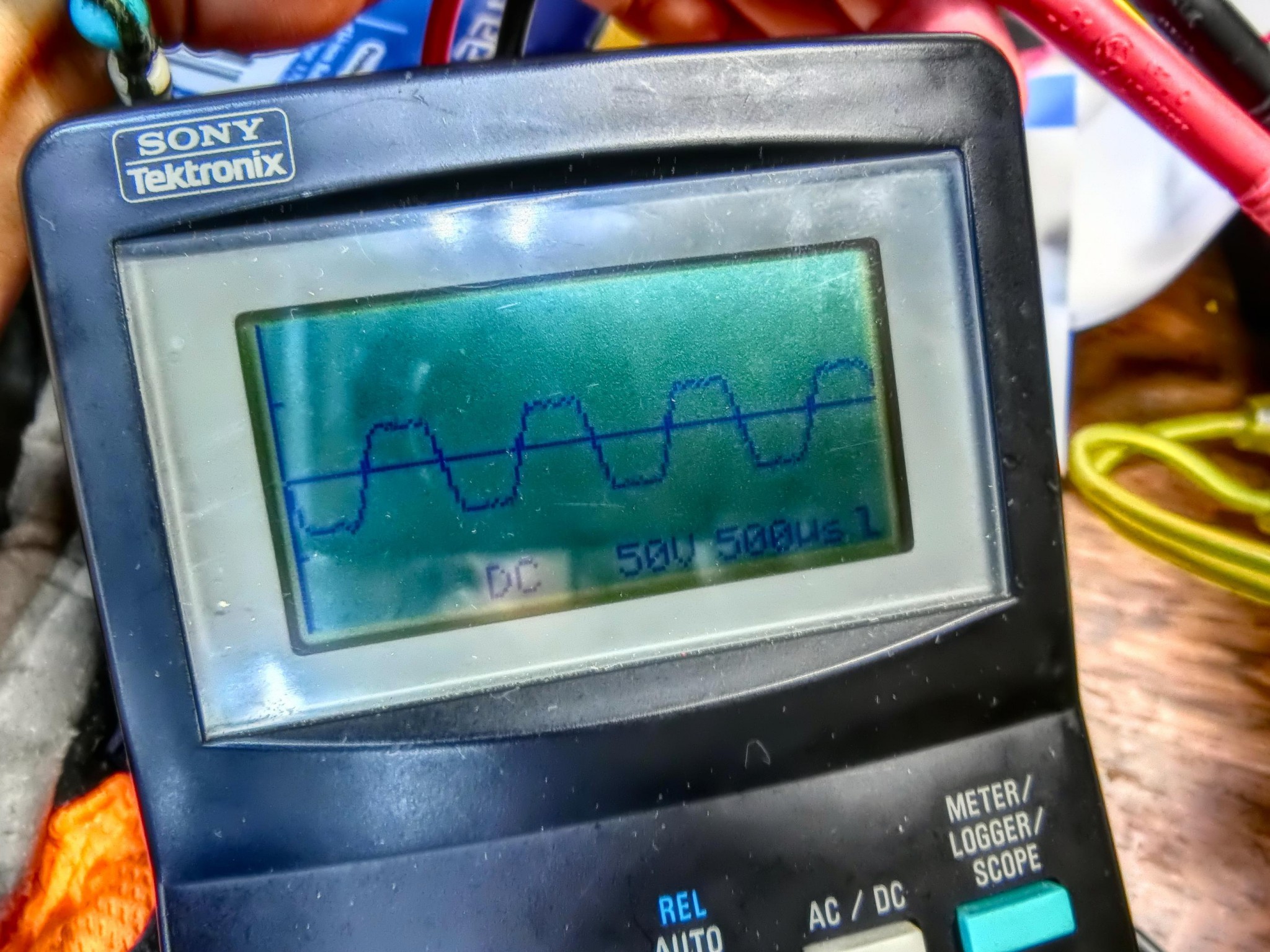

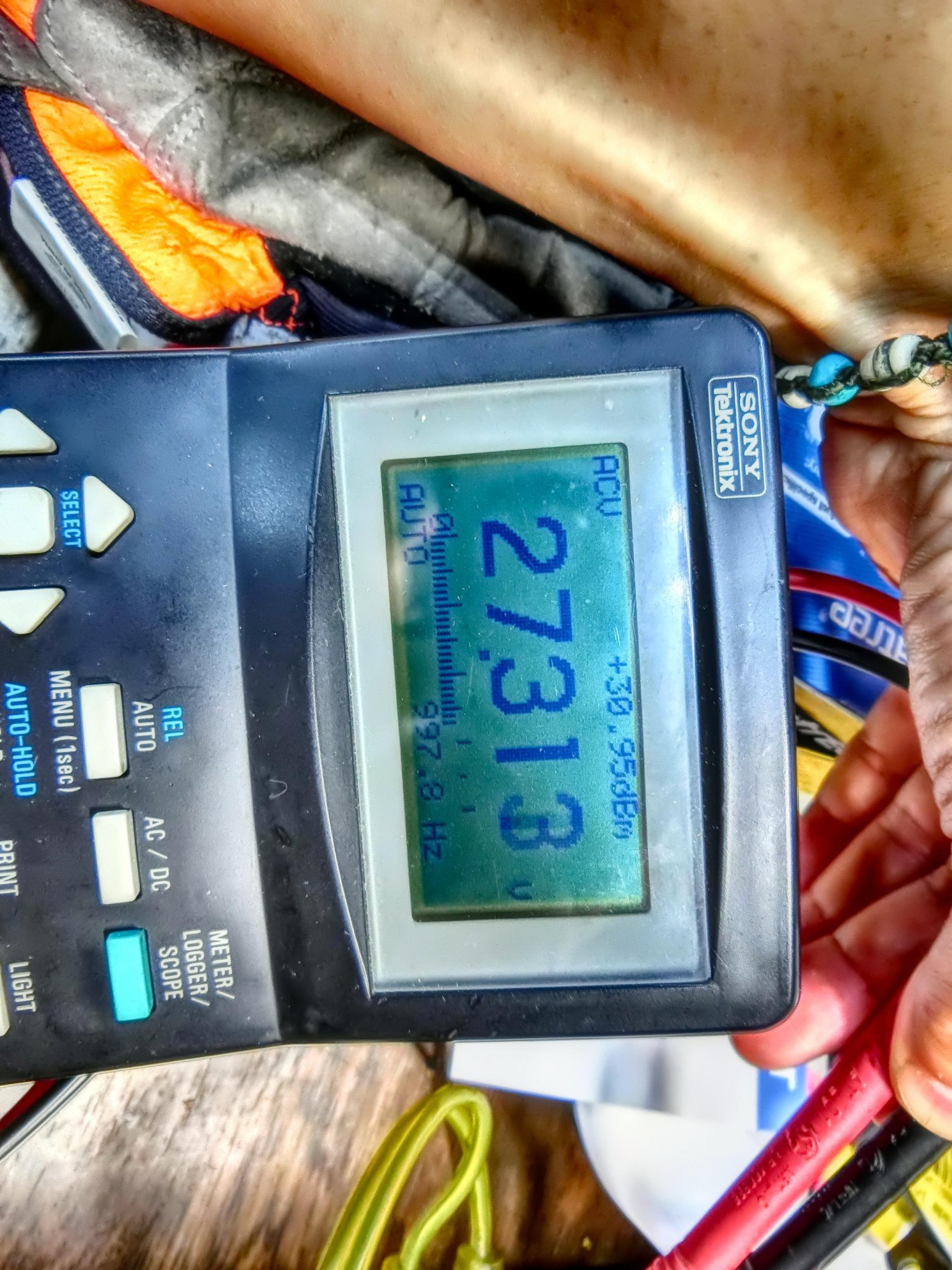

アンプの出力27Vでは歪みまくり・・・。

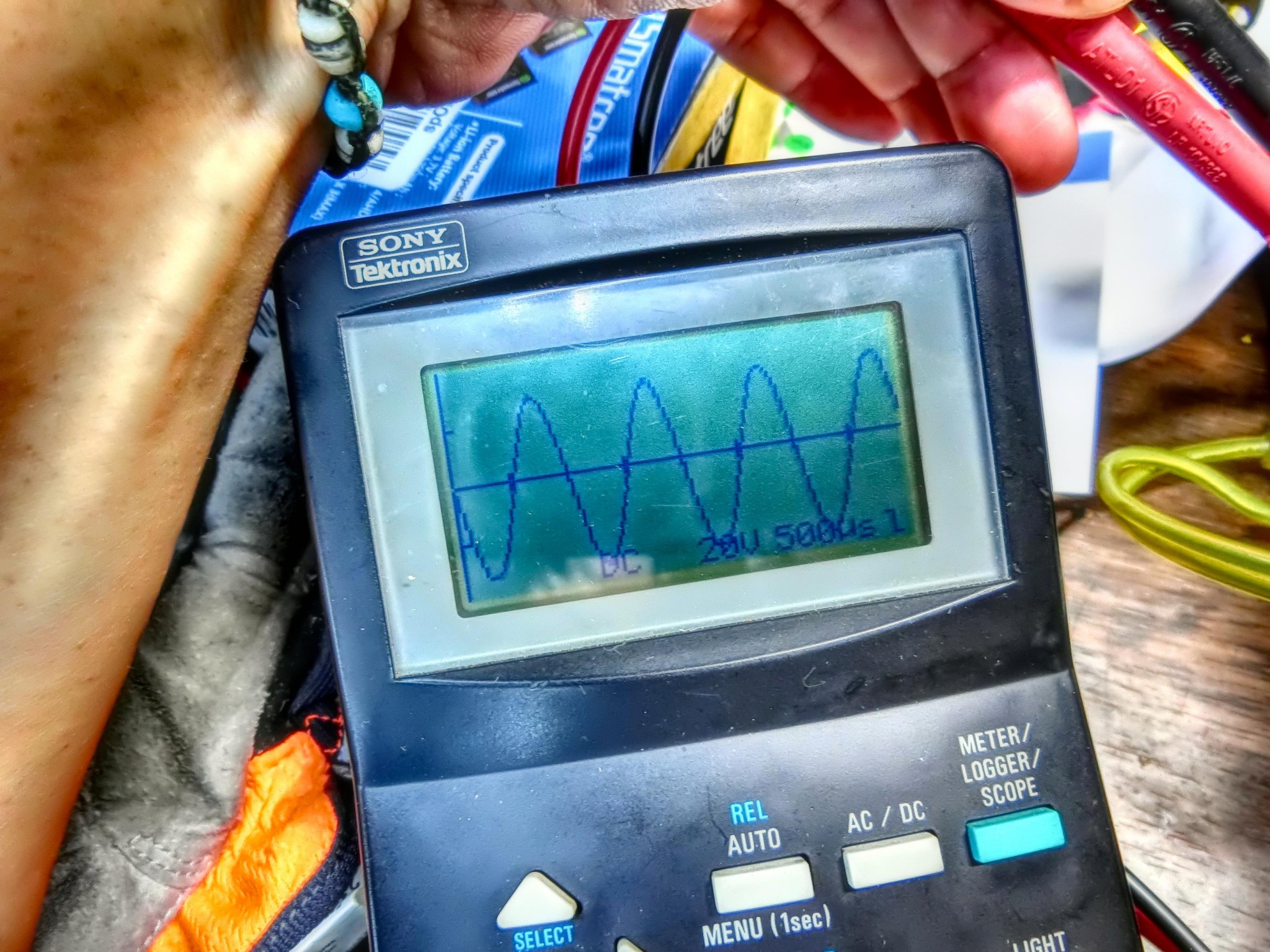

デジタルオシロスコープの波形を見ながら、慎重にセッティングを出します。

LUXMAN CM-6000 ラックスマン 音調整 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋 LUXMAN CM-6000 ラックスマン 6CH. パワーアンプ サウンドセッティング ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋LUXMAN CM-6000 ラックスマン 6CH. パワーアンプ オシロスコープ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋



音楽信号が歪んでしまってはダメですが、出来る限りのパワーを引き出したいので、クリップ直前のギリギリの最大出力でセッティングするために、慎重にゲイン調整をします。

チャンネル毎のそれぞれの出力差が大きい個体の場合は、左右の出力を正しく揃える事もやります。

ちょうどチューニングカーのキャブの同調作業みたいな感じです。

開くときも、閉じるときも6カ所同時に同調して、同じ様に出力するように調整する必要がある訳です。

仮にクリップするときも、6カ所同時にクリップするようにします。

加えて、複数のアンプがある場合は、「すべてのアンプが同調する様にゲイン調整」をする必要があります。

メーカーとしては、ユーザー/ショップが、ヘッドユニットに合わせて、この同調作業をやることが前提の設計なので、アンプにはゲイン調整機能がある訳です。

とりあえず音が出るだけでイイなら「聴感でおおよそ」でもイイですけど・・・。高音質は望めません。

LUXMAN CM-6000 ラックスマン 最大出力 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋LUXMAN CM-6000 ラックスマン 出力測定 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋

完璧にクリーンで、歪みの無い最大出力でゲインを設定します。

6CH.すべてをドンピシャにセッティングします。

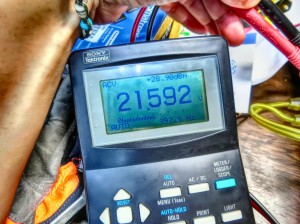

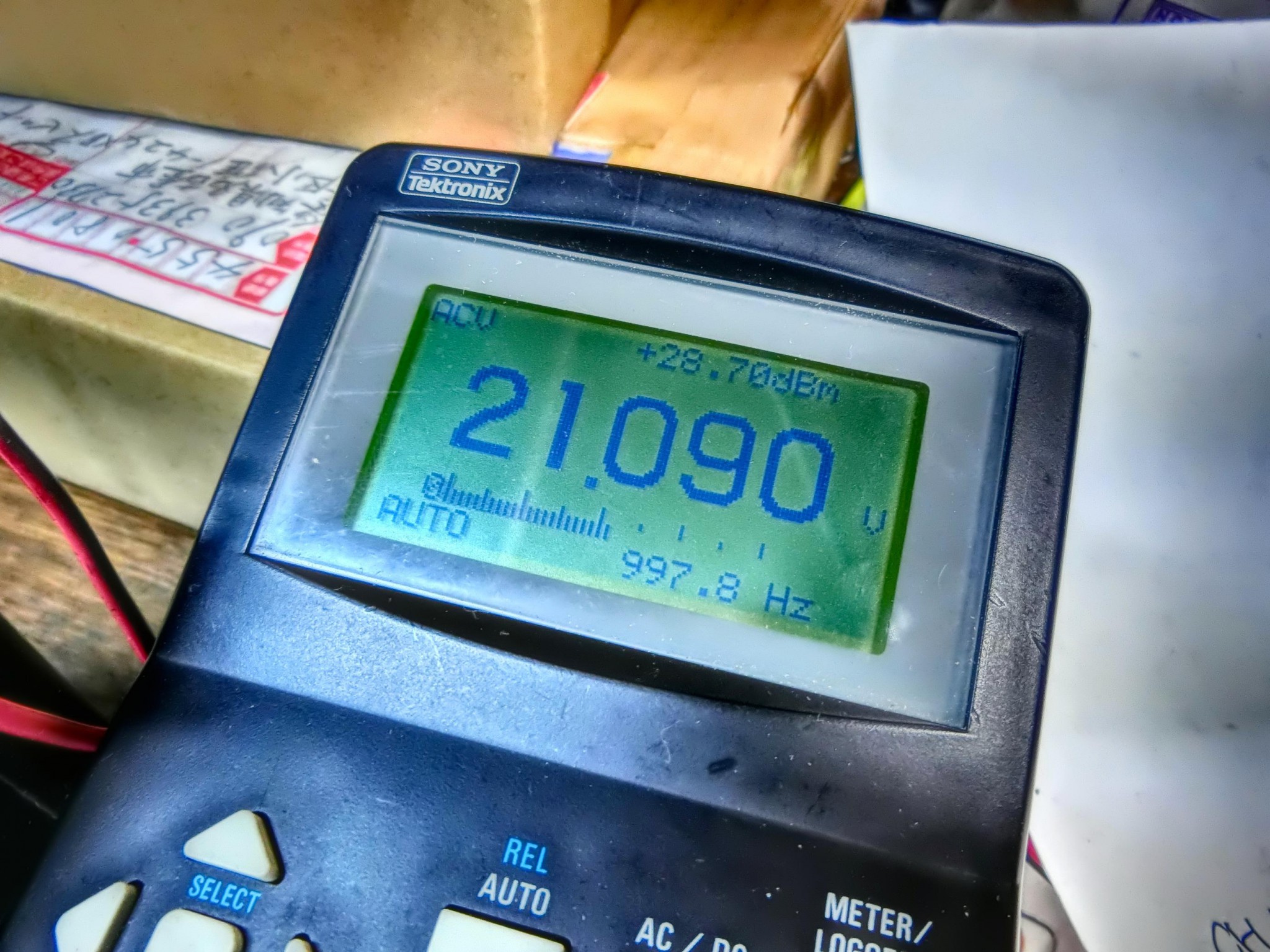

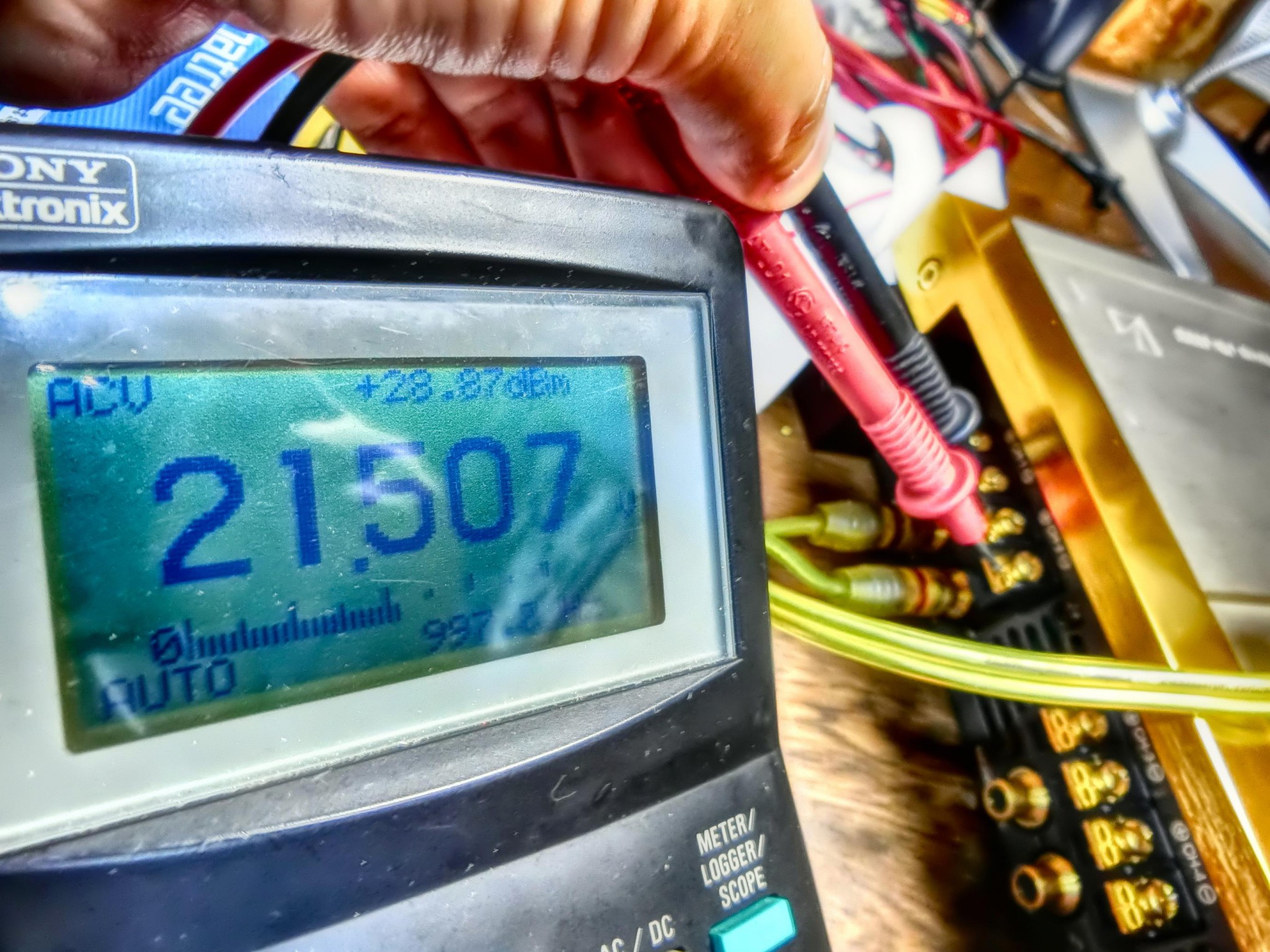

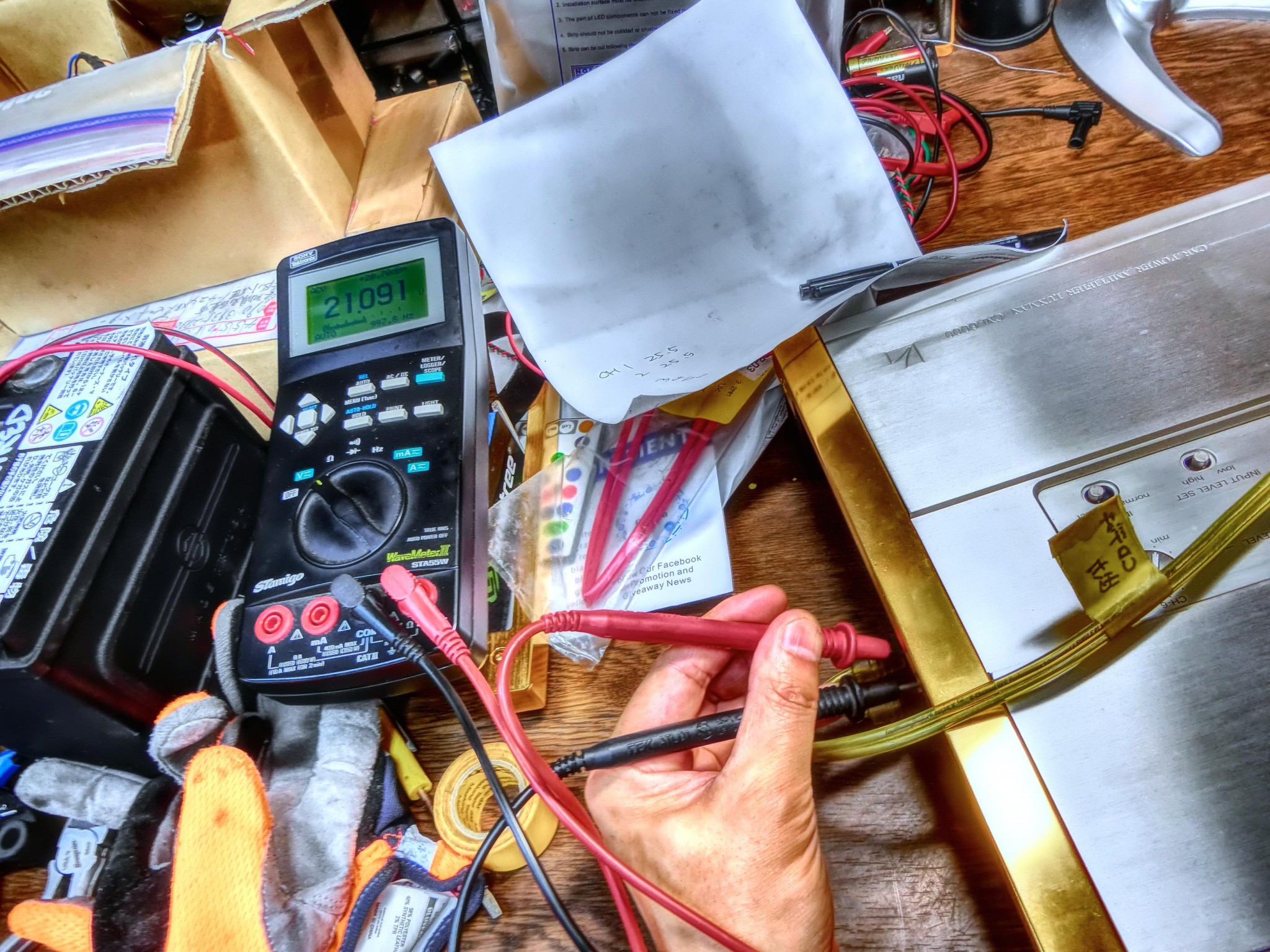

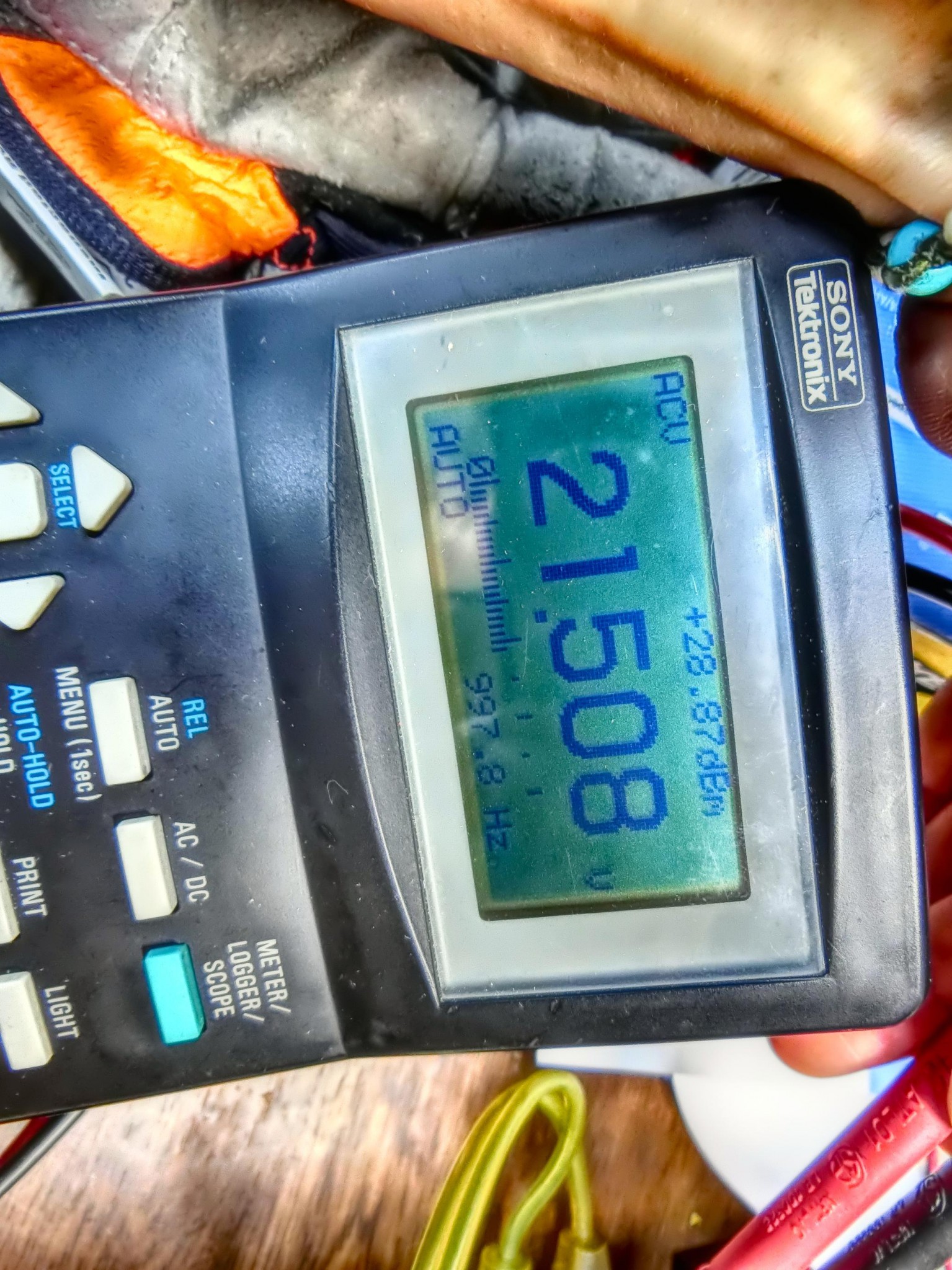

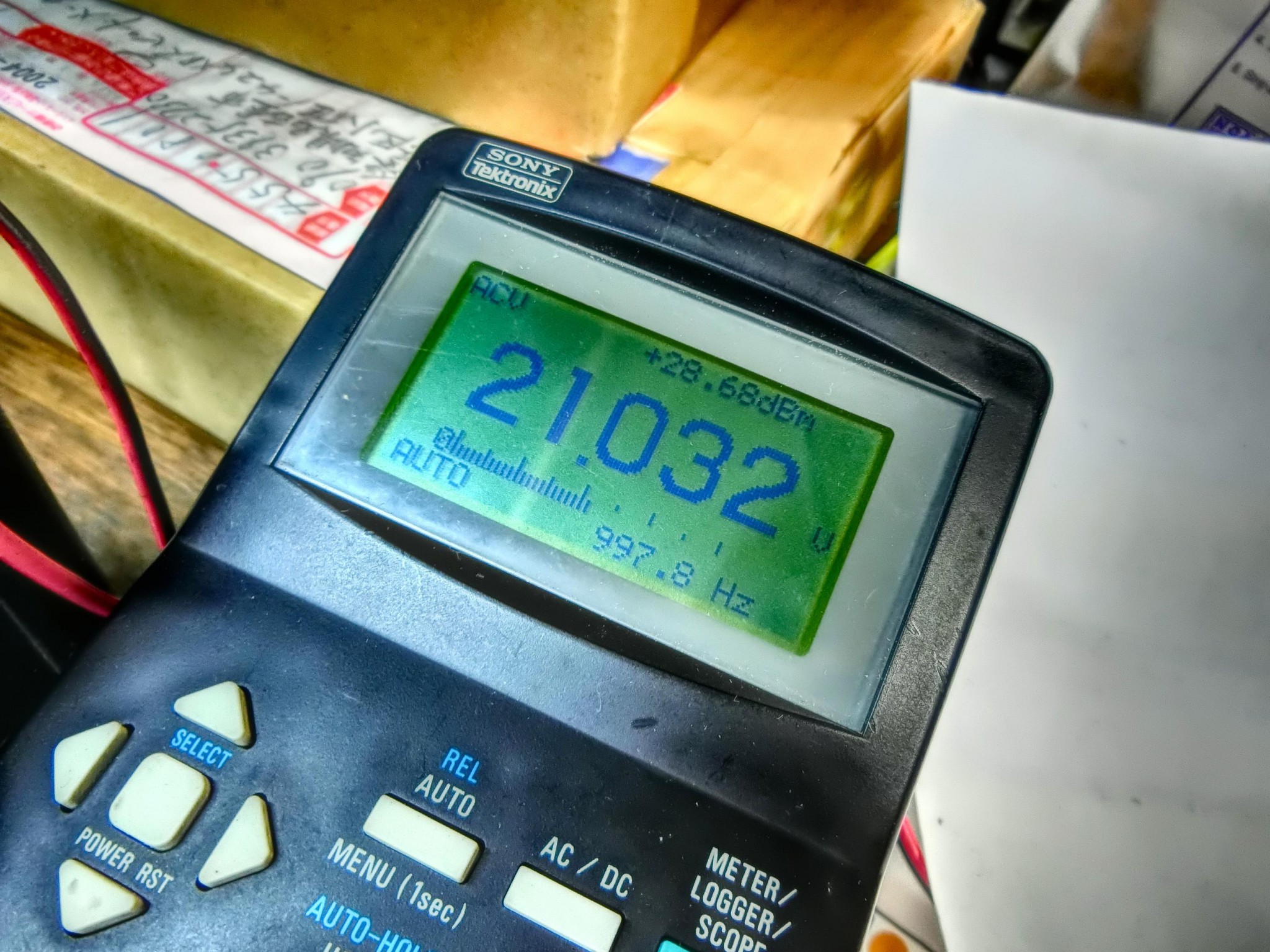

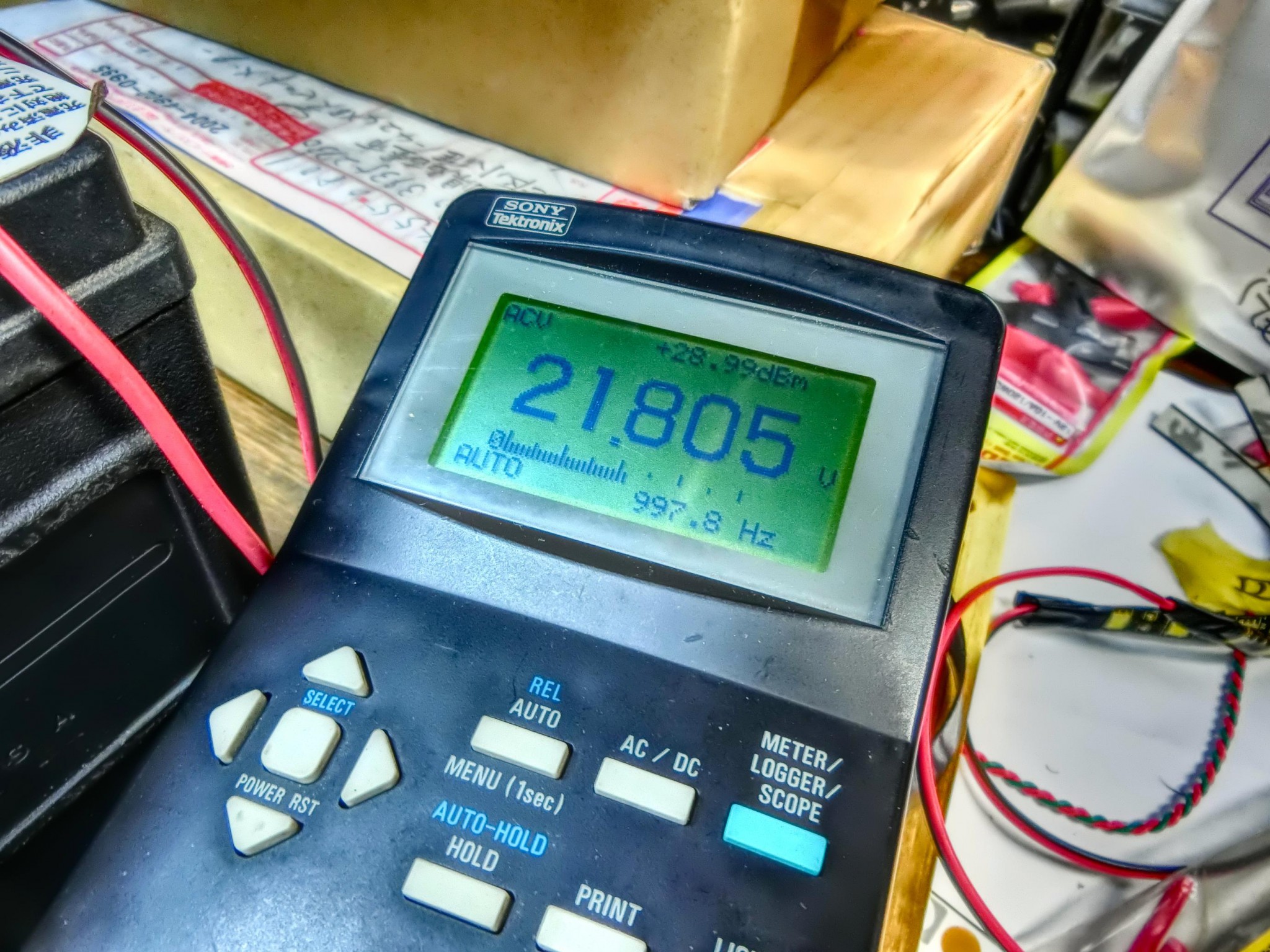

6CH.すべてがほぼ21Vで、チャンネルごとも出力差もほとんどなく、たいへんコンディションの良いアンプでした。

これで、チャンネルごとの音圧の差もなく、すべてのチャンネルで歪み成分の無い再生が可能になりました。

正しくゲイン調整されたパワーアンプは、最高の性能を発揮できるようになり、フルボリュームでガンガンに鳴らしても良い音ですし、壊れません。

ハイパワーで、「大音量なのに静か」な、ハイエンドカーオーディオが実現できるのです。

LUXMAN CM-6000 ラックスマン クロスオーバー 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋



LUXMAN CM-6000 ラックスマン MAX 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋 LUXMAN CM-6000 ラックスマン 出力電圧 6CH. パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋 LUXMAN CM-6000 ラックスマン 出力特性 パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋

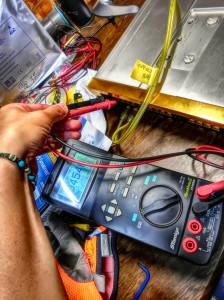

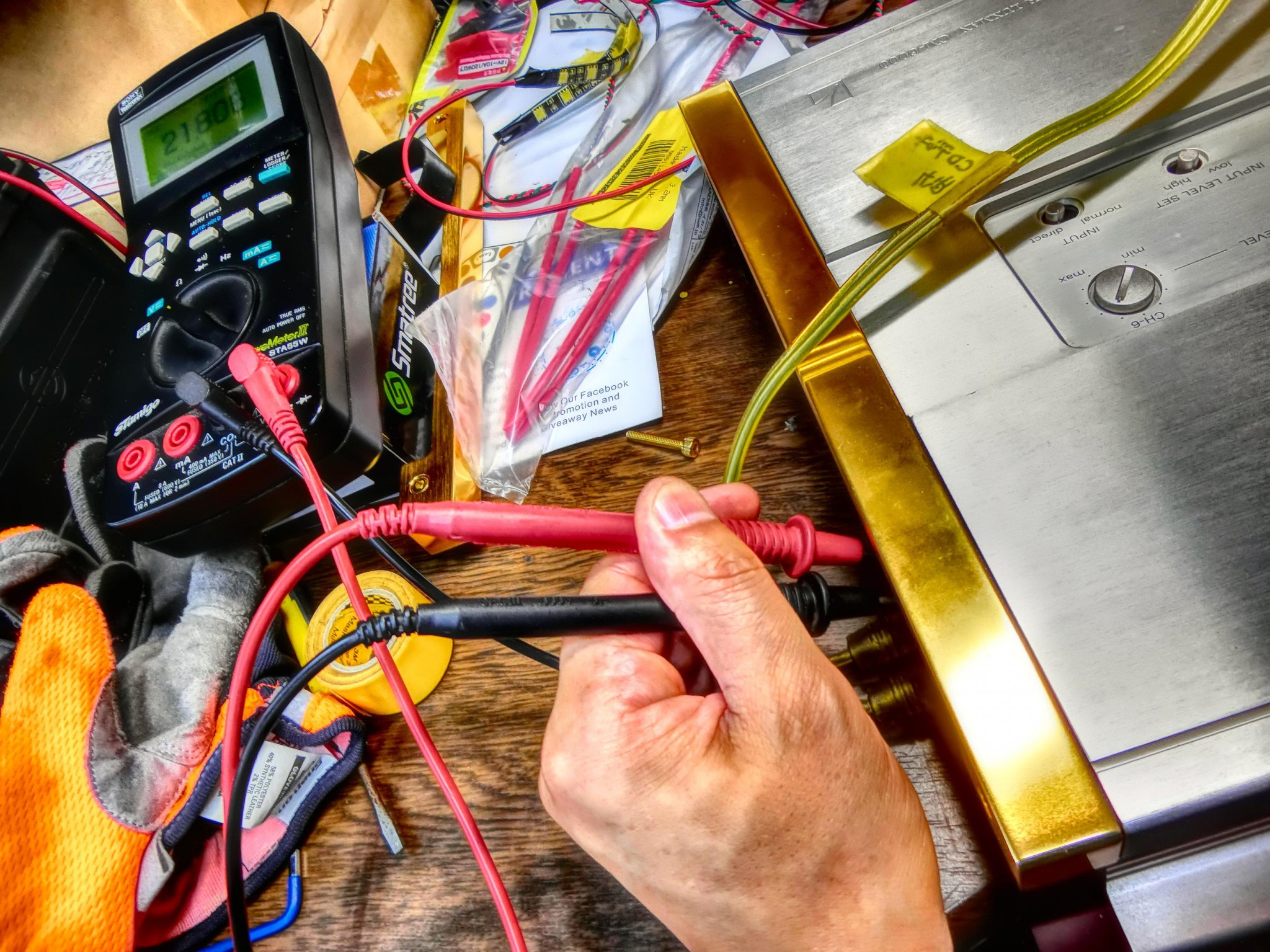

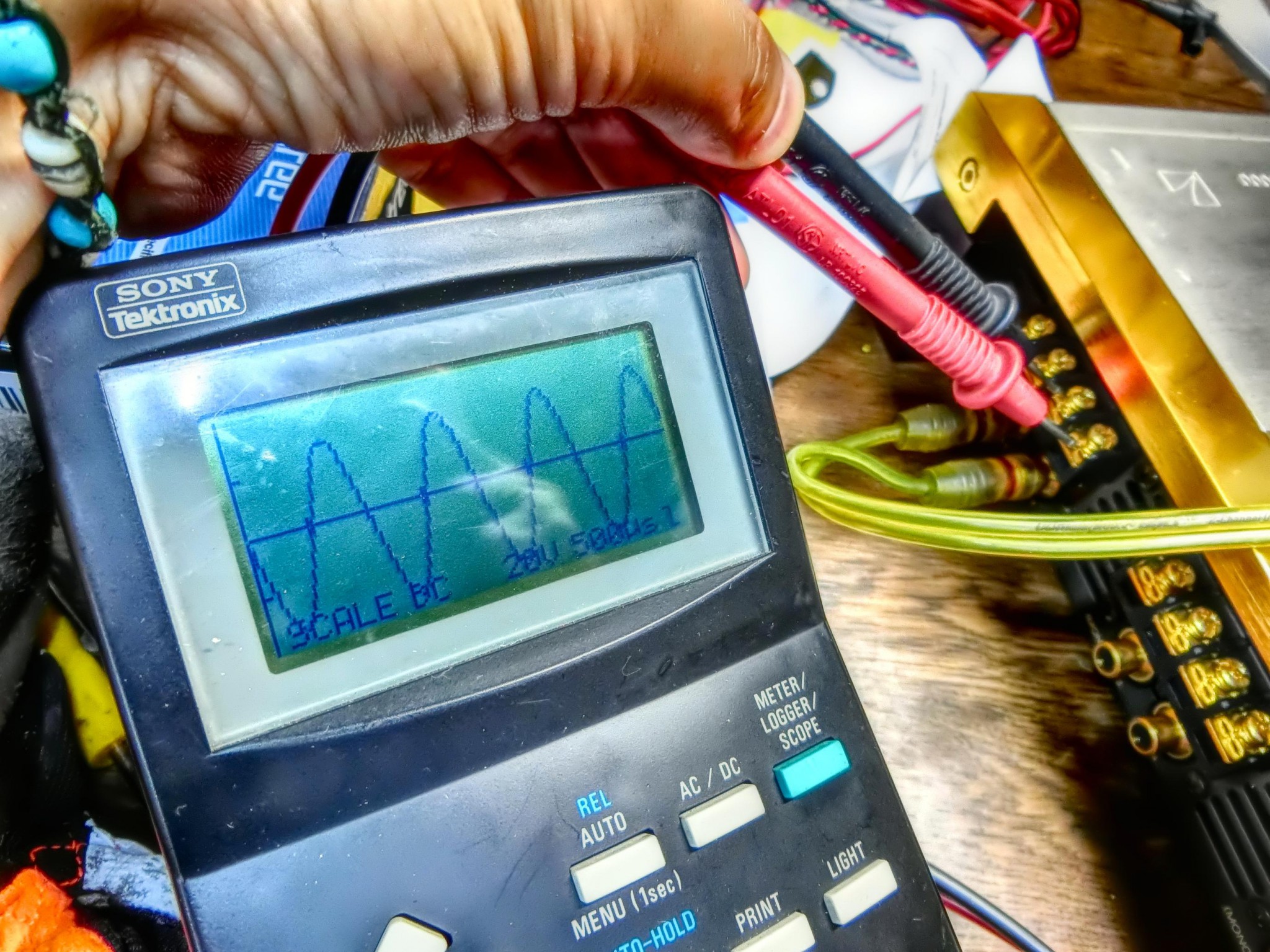

デジタルオシロスコープで波形を表示して、シビアな調整をします。

th_CIMG0801LUXMAN CM-6000 ラックスマン パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋 LUXMAN CM-6000 ラックスマン ゲインセッティング パワーアンプ ゲイン調整 ゲイン合わせ LUXMAN CM-6000 ラックスマン ベンチテスト パワーアンプ ゲイン調整 ゲイン合わせ th_CIMG0807 LUXMAN CM-6000 ラックスマン パワーアンプ ゲイン調整 ゲイン合わせ HOT WIRED ホットワイヤード 名古屋





これで、SOUND NAVI 200PREMI のフルボリュームでガンガンに鳴らしても、音が歪むことはなく、クリーンでパワフルなサウンドを再生できるゲイン調整が完了しました。(^^)





郵送による、パワーアンプのゲイン調整/サウンドセッティングの発注方法は、こちらをご覧ください。

http://www.hotwired.co.jp/blog/?p=11688

※カーオーディオショップ/業者様からのご依頼も受け付けております。





追伸:

後日お客様から、ゲイン調整後のアンプのインプレをメールでいただきましたので、原文のまま、ご紹介させていただきます。

*************************************************************
この度調整をお願い致しましたアンプは無事に到着し、取付も問題無く完了致しました。
機材を持たない私のヤマ勘では左右を揃える事も出来ず、自力での調整を断念
致しましたところ、御社にお願いすることが出来まして助かりました。
変則的な組み合わせのスピーカーで、ドアのデッドニングもナビ側の調整も
手つかずではありますが、それでも音が格段にクリアかつ力強くなりまして、
システム完成に向けて大きく前進したように感じられました。
この度はありがとうございました。
また何か機会がございました ら、宜しくお願い申し上げます。
*************************************************************



アンプのゲイン調整の効果は、確実に体感できるサウンドチューニングです。

実感していただけたようで良かったです。(^^)

また何かお手伝いできる事がございましたら、お気軽にご相談くださいませ。
