IASCA 用のサウンドセッティング/音調整のご依頼 IASCA JAPAN FINAL 2017/ACG FINIL 2017


IASCA のコンテストに参加する為の車両のサウンドセッティング/音調整のご依頼です。

アイアスカとは、アメリカに本部を置く、国際規格のハイエンドカーオーディオのコンテストです。

th_CIMG6497th_CIMG6498

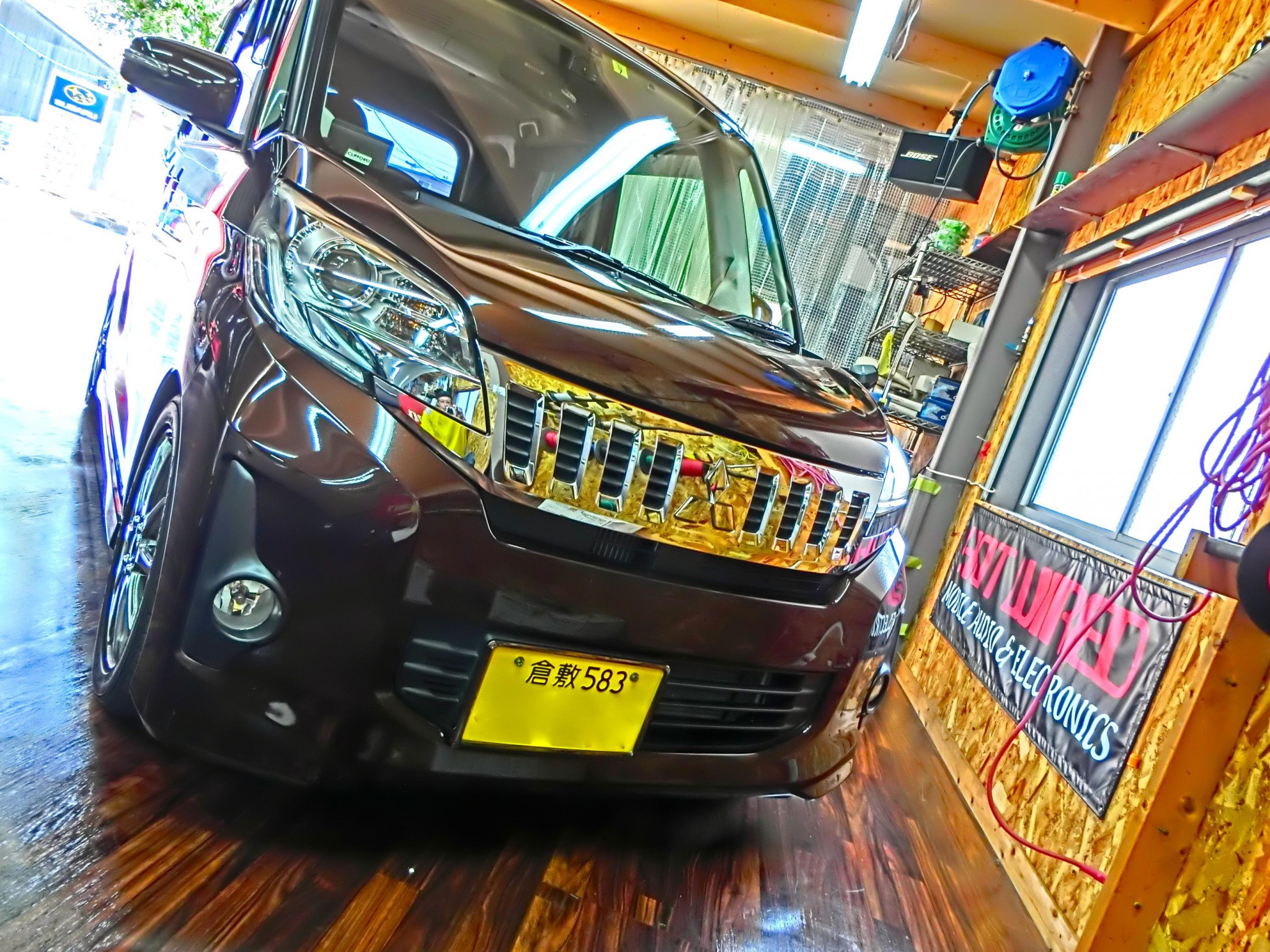

10/22 富士スピードウェー にて開催予定の、IASAC FINAL へ参加されるオーナー様は、前のクルマでは IASCAの地方選はほとんど全部エントリーしたと言う上級ユーザーのオーディオカーです。

IASCA/EMMA/ACG FINAL 2017

EMMA,IASCA,ACGの各クラスへのエントリーはこちらから!



他店にて取付/施工のカーオーディオの、サウンドセッティング、プロセッサーの音設定のみ出のご依頼ですが、大歓迎です。

三菱サウンドナビプレミのサウンドセッティング一式:35000円(税別)





開けてビックリの、超ど級の高級オーディオがカスタムでインストール済です。

th_CIMG6651

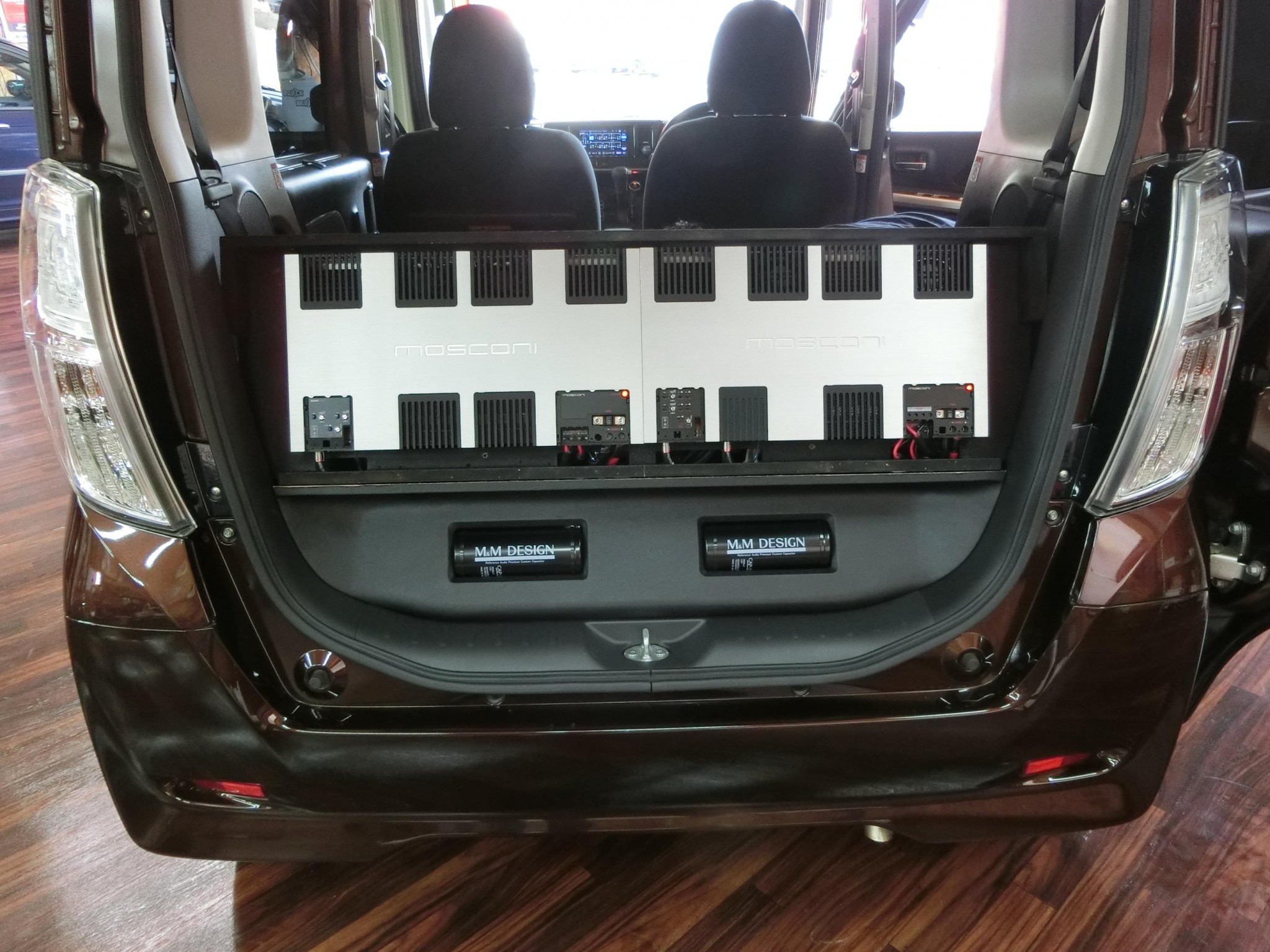

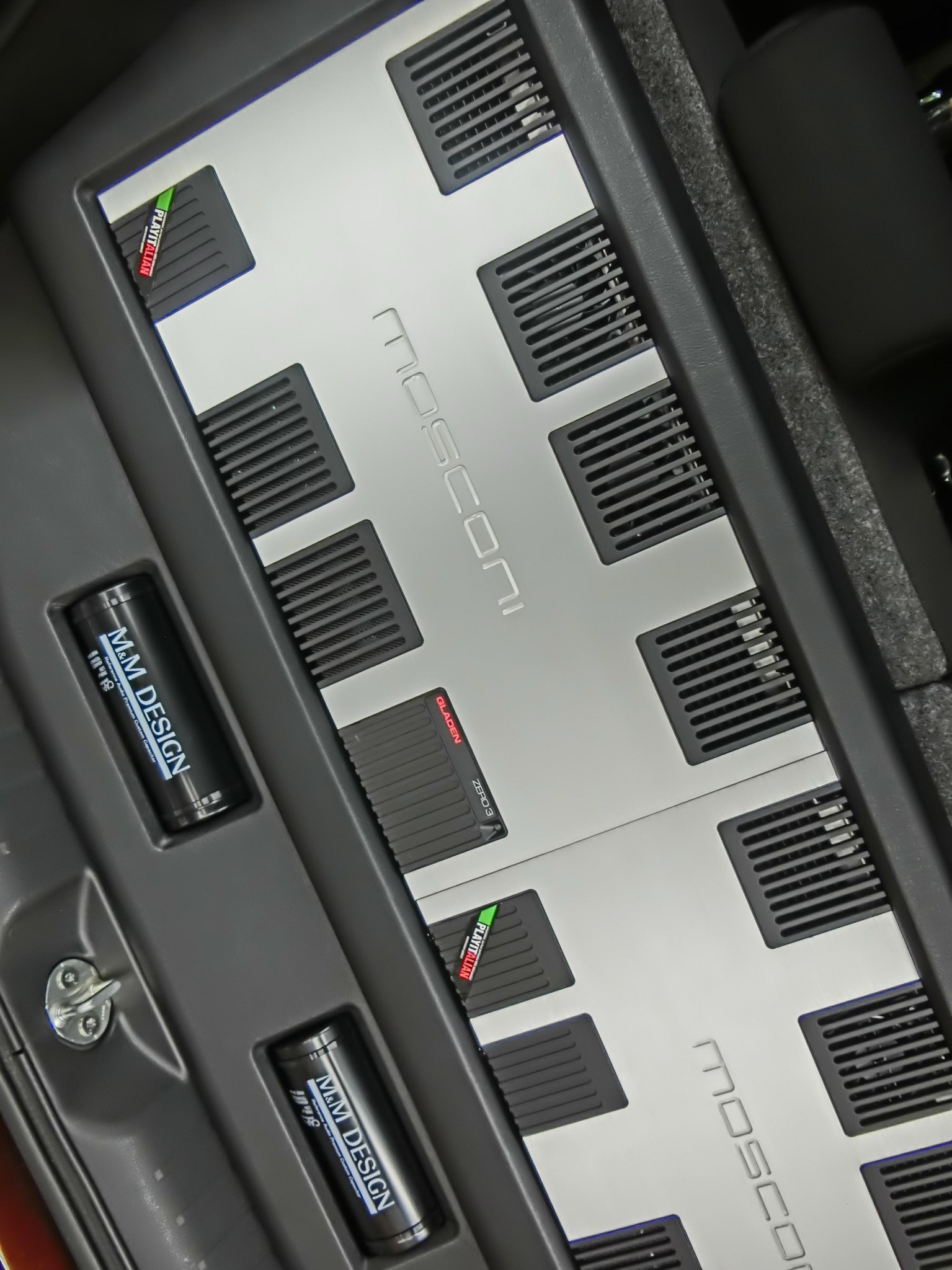

トランク一杯に、MOSCONI のパワーアンプが2台。

th_CIMG6637

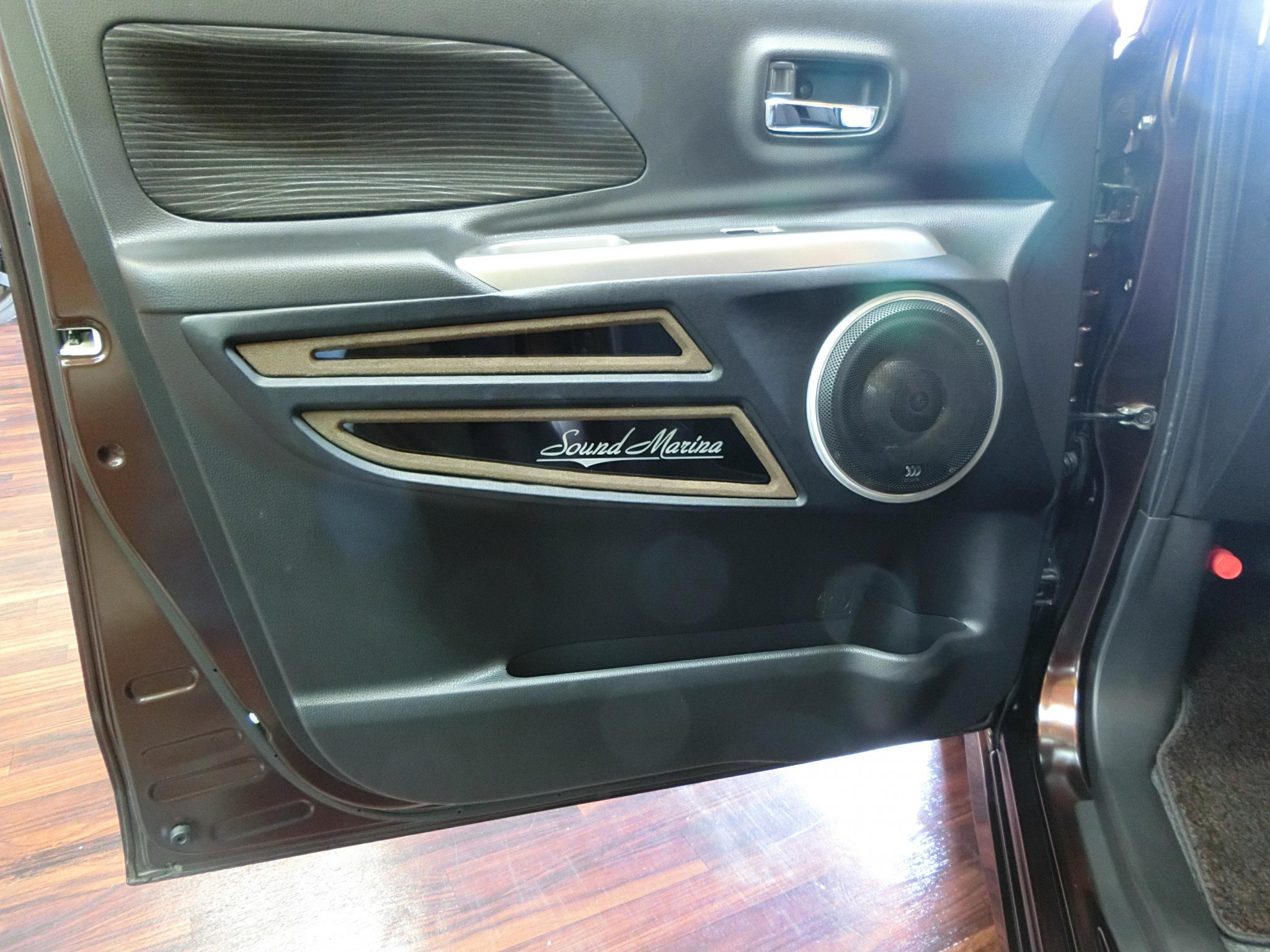

ドアには、モレルのミッドウーハーがアウターバッフルで取り付け。



スピーカーは、MOREL の3WAYセパレートスピーカーです。

th_CIMG6640

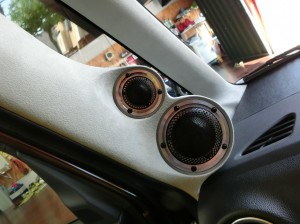

ピラーには、モレルのミッドレンジとツイーターが埋め込みで加工取付け。



th_CIMG6639



実は以前に、サウンドナビの音調整のご依頼でご来店頂き、プロセッサーの調整をやらせていただいたお客様です。、再度ご依頼頂きました。

今回は、コンテスト(IASCA)に特化したセッティングも作って欲しいとのご依頼です。

全回の調整時に、音の歪み感、ミッドレンジの出力不足など、アンプのゲインの調整の必要性を認識していましたので、今回は、アンプのゲイン調整、スピーカーの位相設定、ヘッドユニットのゲイン調整も実施する事を提案させていただきました。

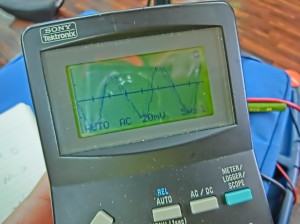

th_CIMG6642

サウンドナビにはめずらしく、ボリューム27で歪みはじめました。

しかし、最大出力が1.8Vありましたので、まったく問題ありません。

27がMAXのヘッドユニットある事を知った上で調整/使用する事ができる様になりました。

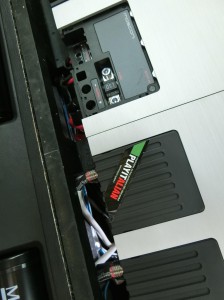

MOSCONI のアンプのゲイン調整。

th_CIMG6646

オーナー様もアンプのゲイン調整作業を手伝っていただきましたので、オシロスコープの波形や最大出力電圧の測定なども見ていただけたの、興味のある方には面白いと思います。

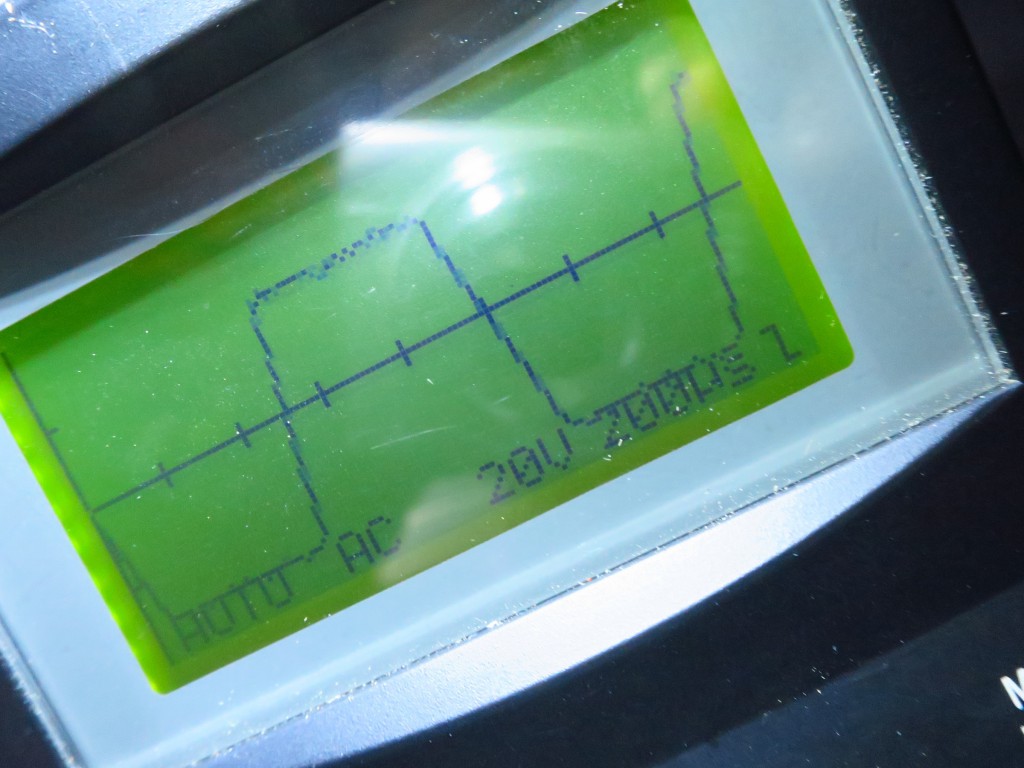

信号が歪みまくりのアンプのゲインの状態

th_IMG_3035

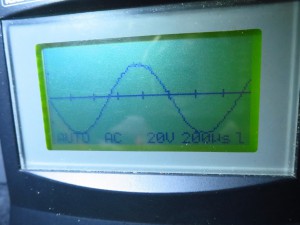

音楽信号に歪み成分がない、キレイな波形。

歪む直前の最大出力に設定するのがコツです。

th_IMG_3036





次に各スピーカーの位相を測定しました。

「スピーカー接続は確認済」とのお話で、前回の調整では位相の測定はやりませんでしたが、

今回実際に測定してみたところ、ツイーター以外のすべてのスピーカーが逆相に接続されていました。

th_CIMG6673

スピーカーの位相の判断は、耳では非常に困難ですので、このような位相チェッカーという測定器で測ります。

th_IMG_0359

カーオーディオの配線には、ケーブル、アンプ、ネットワーク、スピーカーなど、たくさんの機器に+/-の接続がありますので、どこかで間違えれば、全部逆相になってしまいます。

実は機械に記載の+/-の表示自体が間違っている事もめずらしくないのです。

(ちなみにスピーカーの+/-は逆に配線しても壊れる事はなく、スピーカーが前後逆に動く様になります。変な音になるけど、一応音は出ますので、気づかないでずっと逆相の音を聞いている人が意外とたくさんいるのです。「なんか変かな?」と思ったらまず最初にスピーカーの位相を確認してください。)

なので、表示をあてにしないで、かならず最終的なスピーカーからの出音を測定して、判断する必要があります。

スピーカーの位相の測定一式:10000円(税別)









さて、取付と配線を正しくやり直して、アンプのゲイン調整を完了したところで、一度試聴していただきました。

思っていた以上の違いを体感していただけて良かったです。(^^)





ここからやっとプロセッサーの調整に入ります。

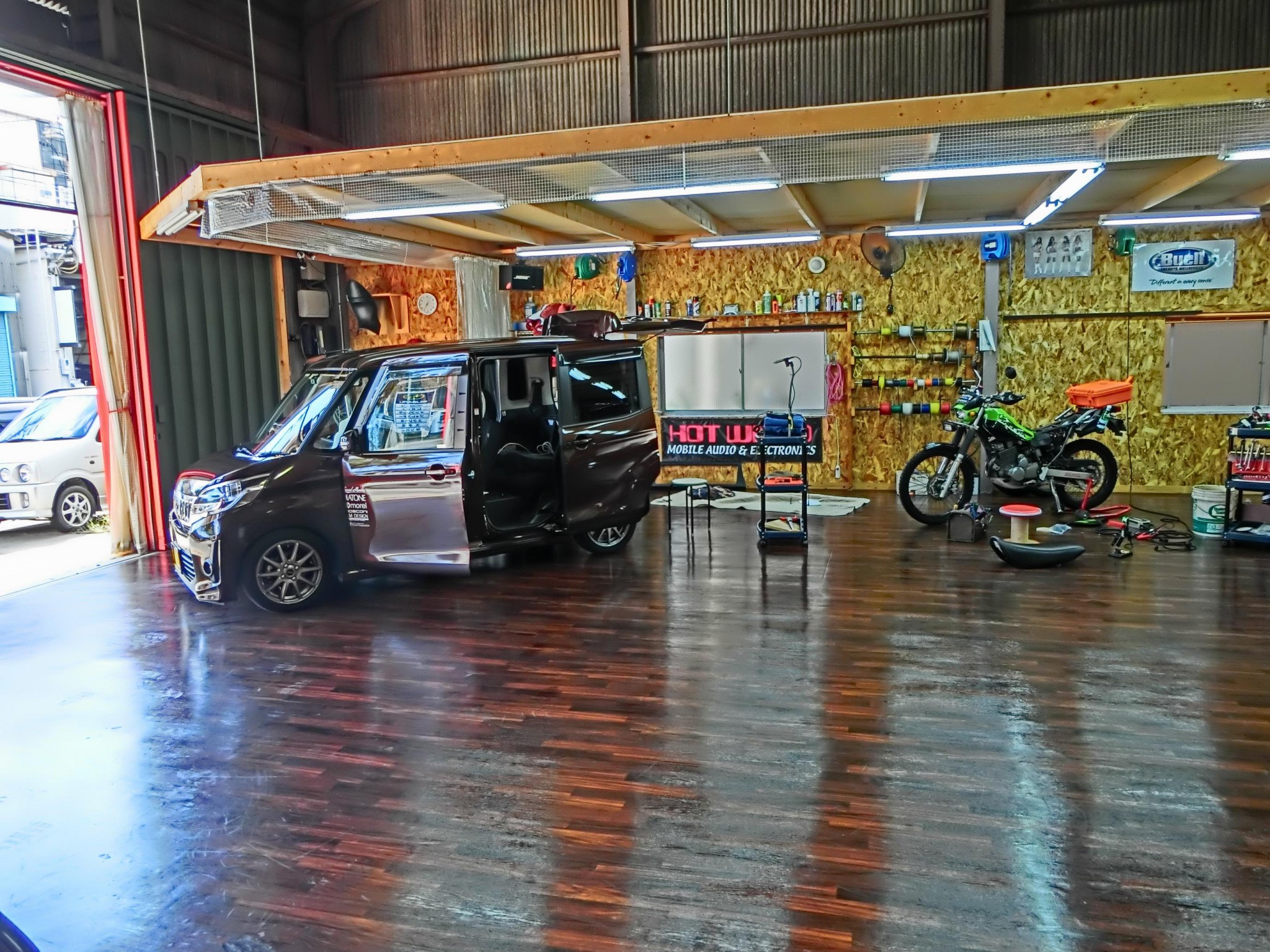

今回は4日間お預かりしました。

th_CIMG6641

またまた、話がそれちゃいますが、カーオーディオのサウンドセッティングは、「エンジンを止めた状態でやるのが基本」です。

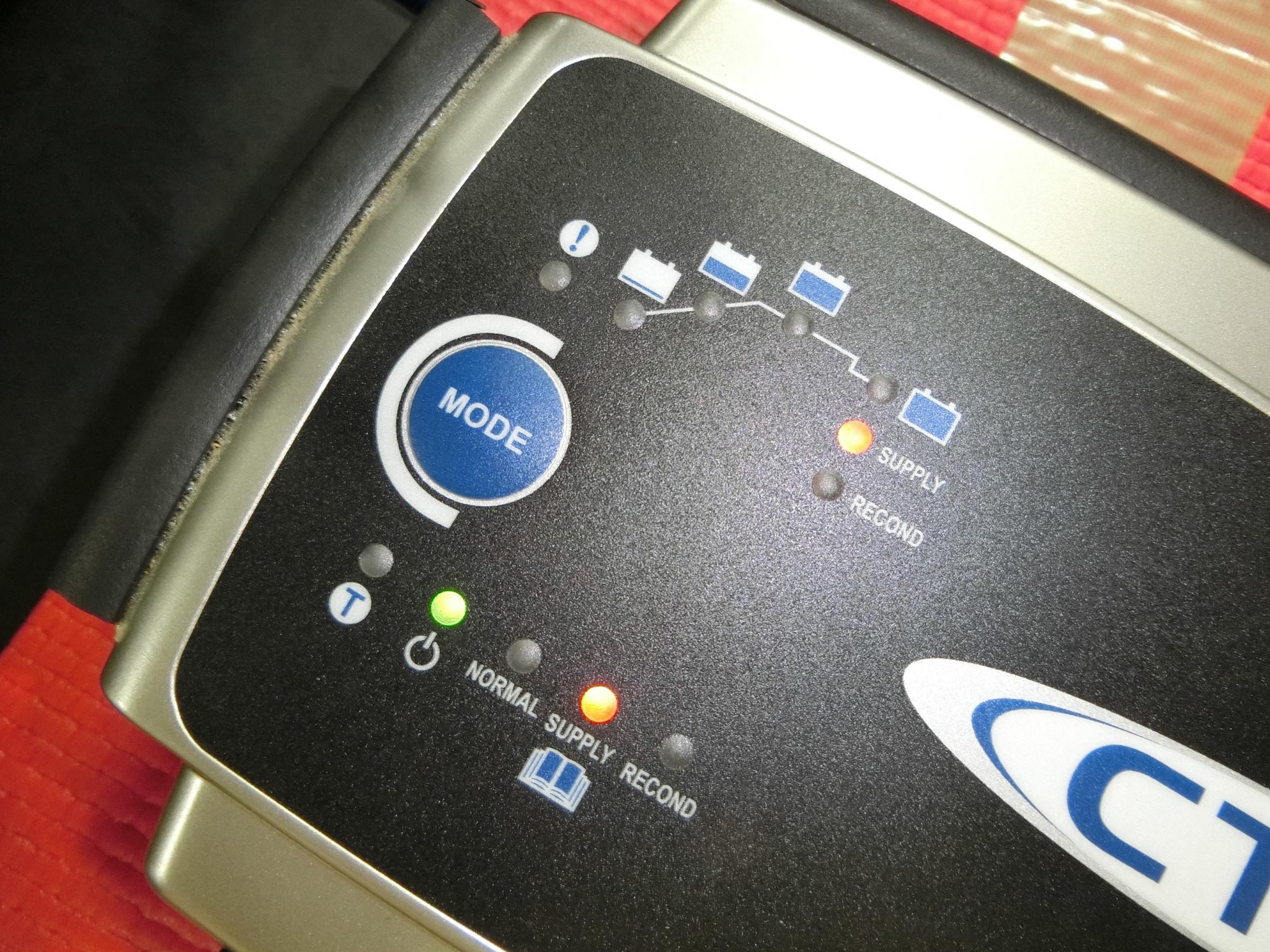

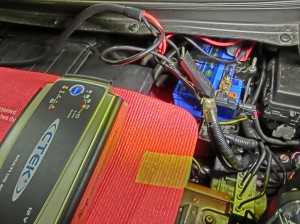

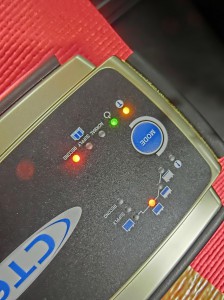

ホットワイヤードでは、大型のCTEKをつないで、SUPPLY MODE で、十分な電源供給をしながら音調整をします。

※コンテストに向けた音調整では何時間もオーディオの電源を入れたままの状態になりますので、電源の供給は非常に重要なのです。

th_CIMG6653



th_CIMG6652

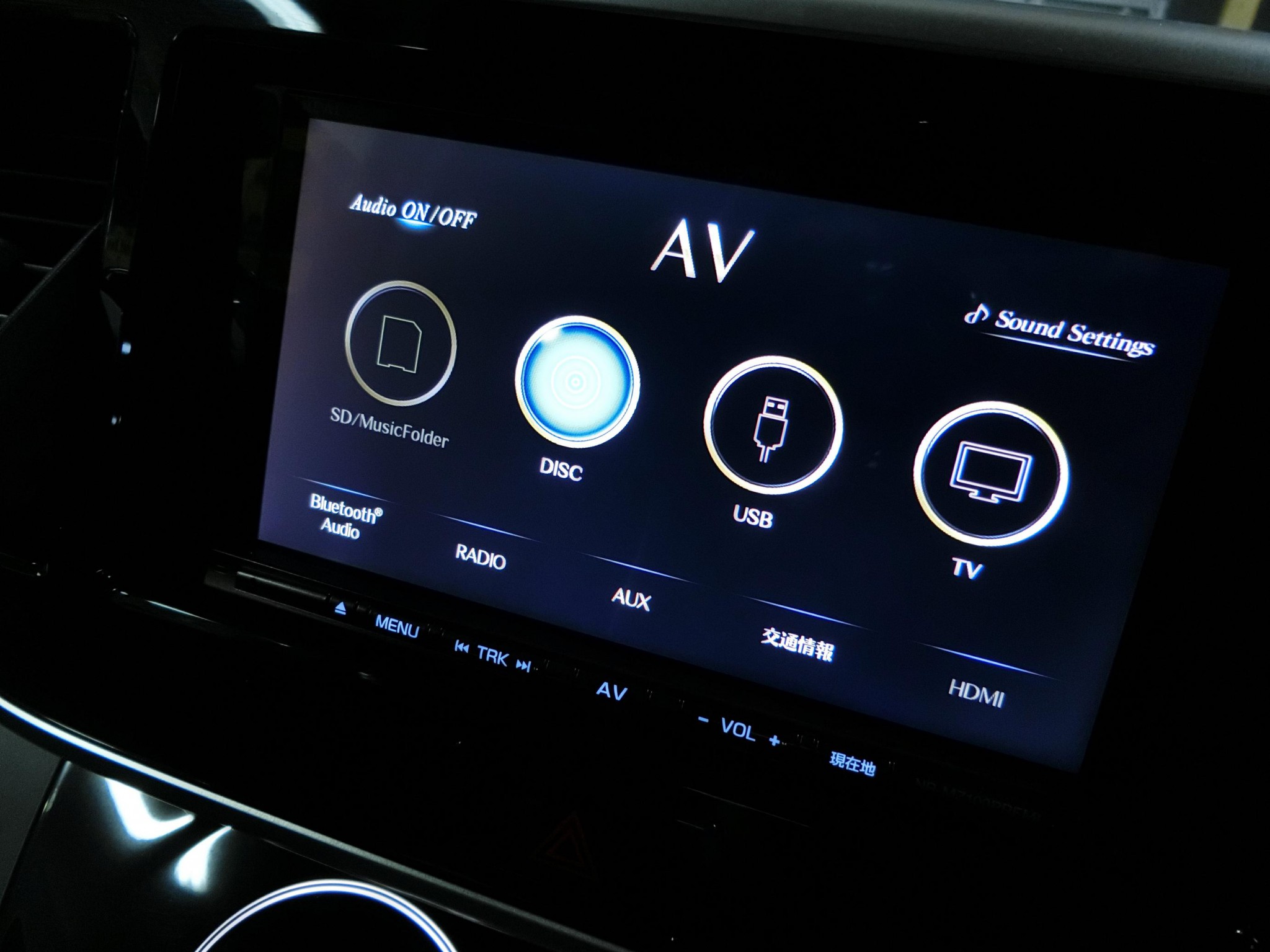

そして、こちらがサウンドナビプレミのプロセッサーのサウンドセッティングのご紹介です。

th_CIMG6674

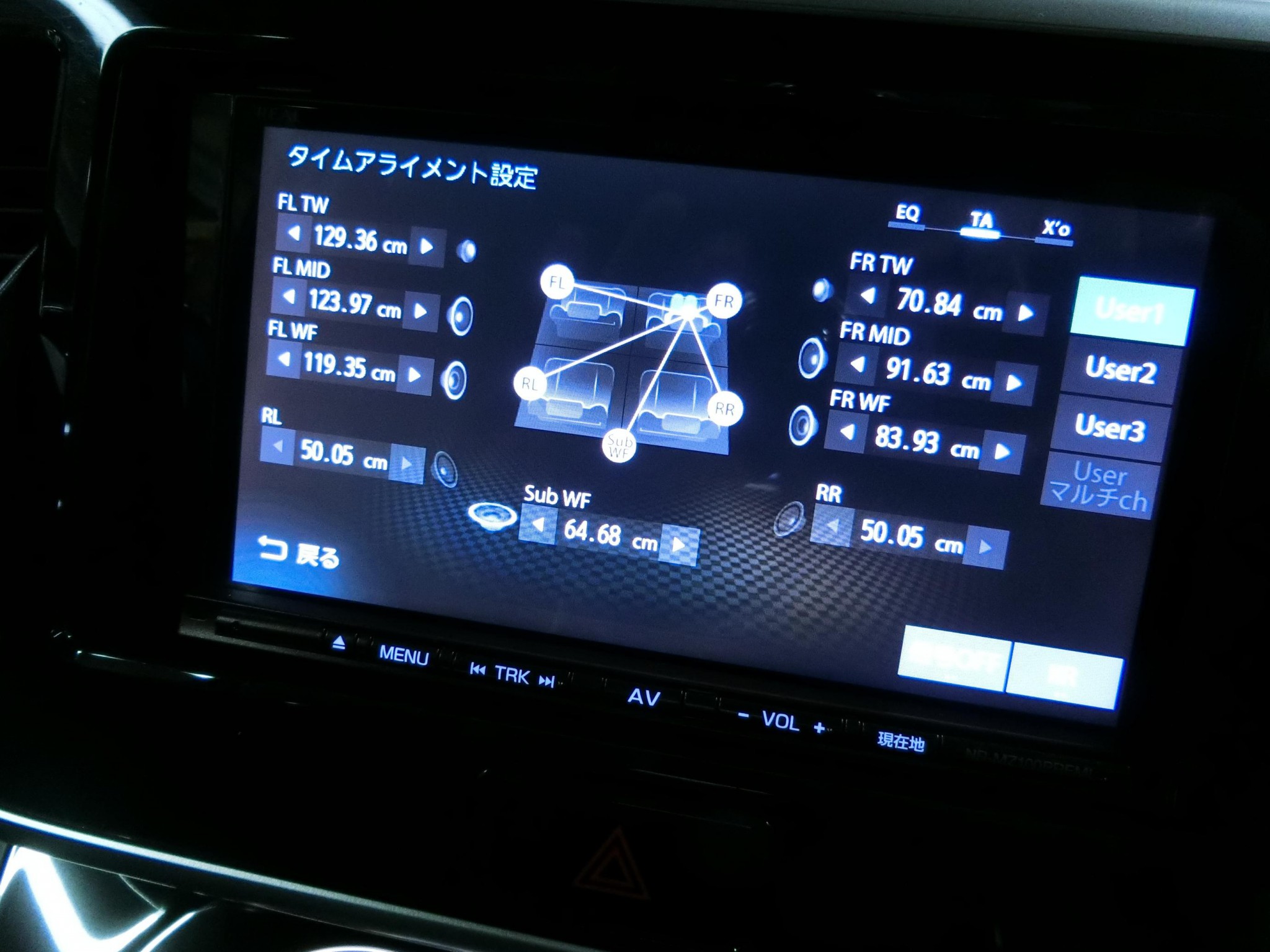

コンテストでハイスコアを取る為には、タイムアライメント調整が非常にシピアになります。

ボーカルはダッシュボード奥のセンターにピンポイントで定位して欲しいのです。

なおかつ左右の広がりはクルマの幅を超えるほど広大なサウンドステージを目指します。

上級ユーザーのお客様は、問題点も既に認識されていますし、良くなった点も細かく評価していただけます。

th_CIMG6675

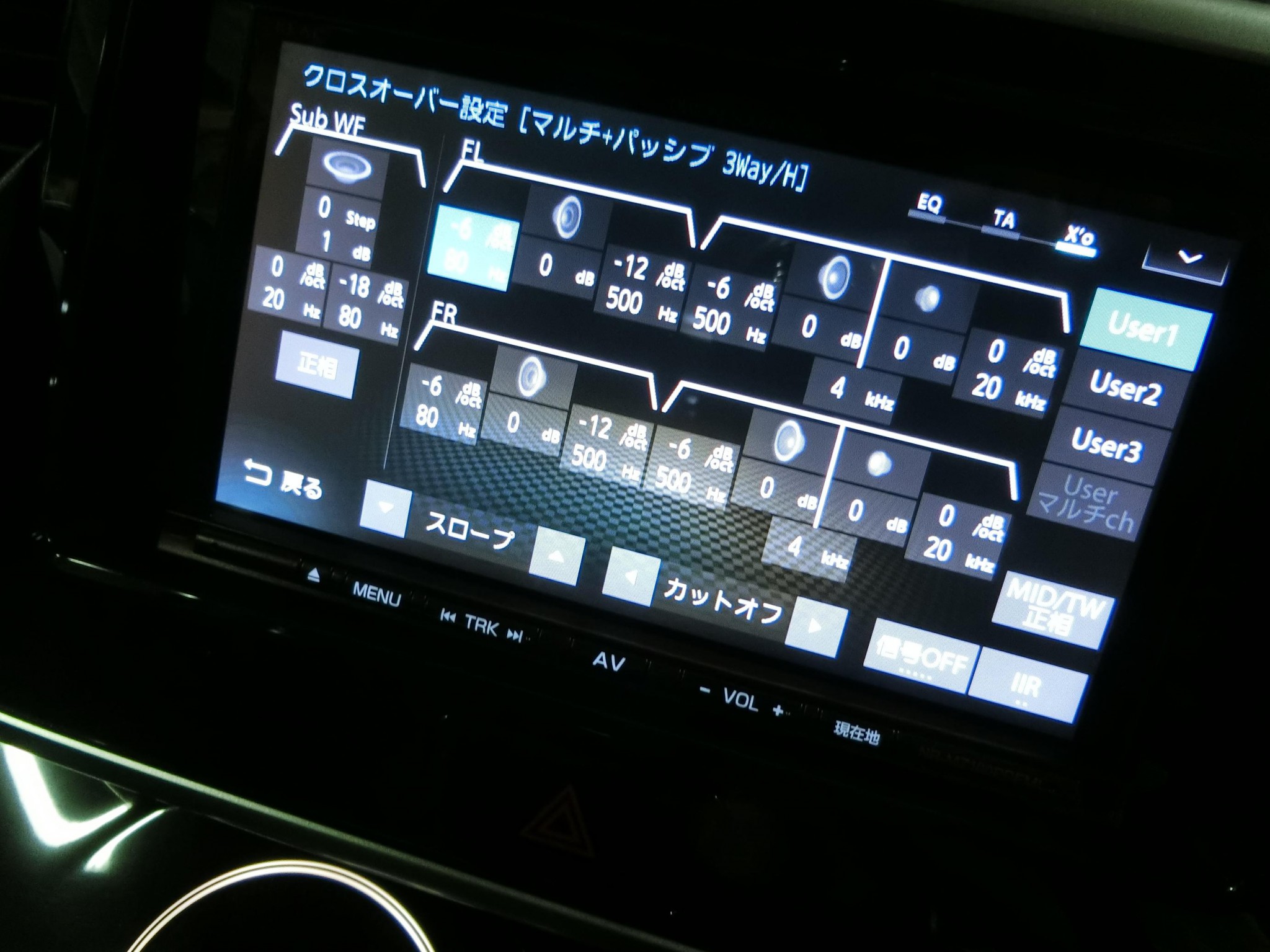

こちらはX/O、クロスオーバーの調整画面。

th_CIMG6676



なんと言っても特に重要なのは、こちらの、グラフィックイコライザーの調整です。

サウンドナビは、左右独立の31バンドのグラフィックイコライザーを搭載しています。

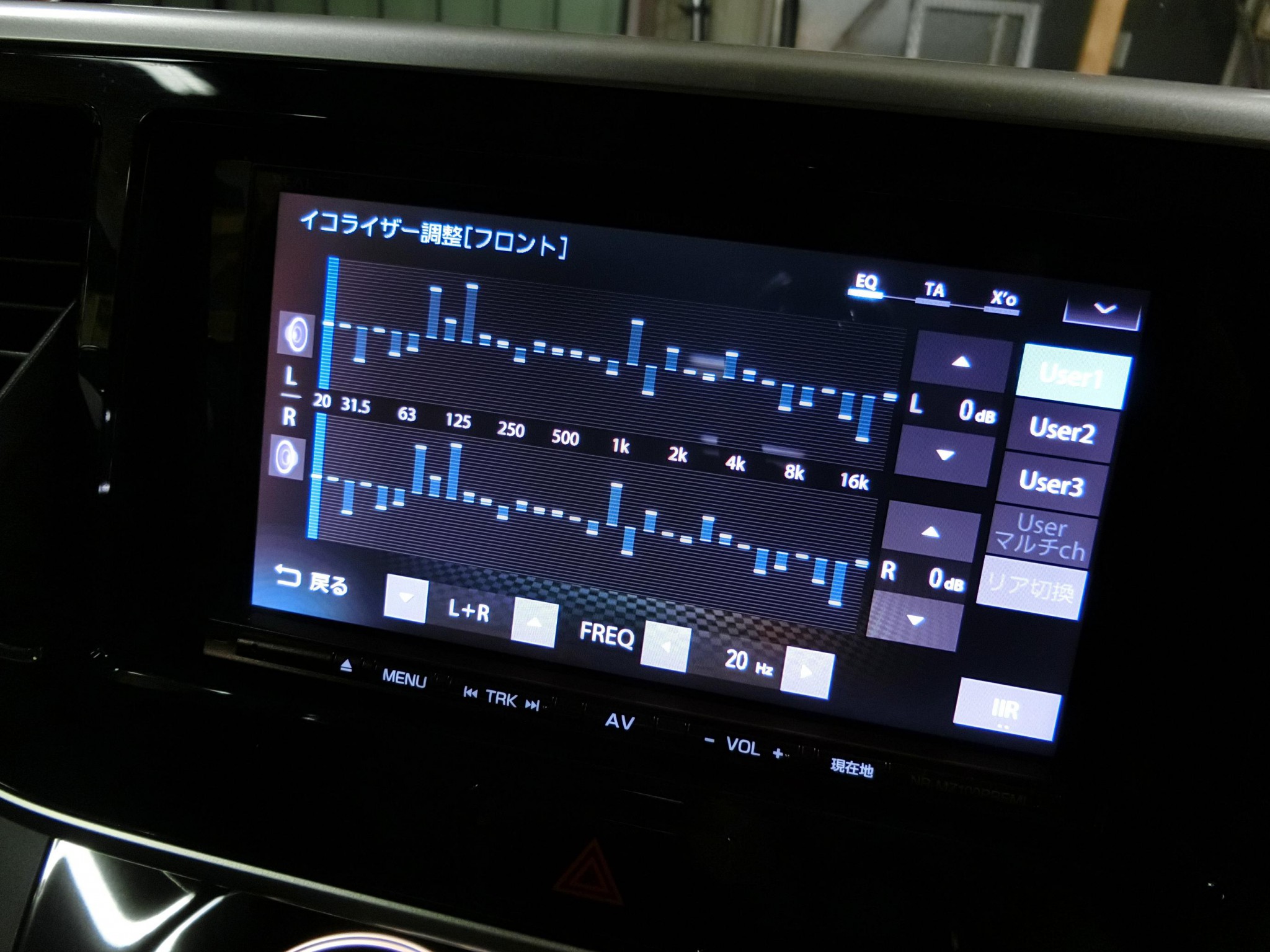

イコライザー調整画面

th_CIMG6677

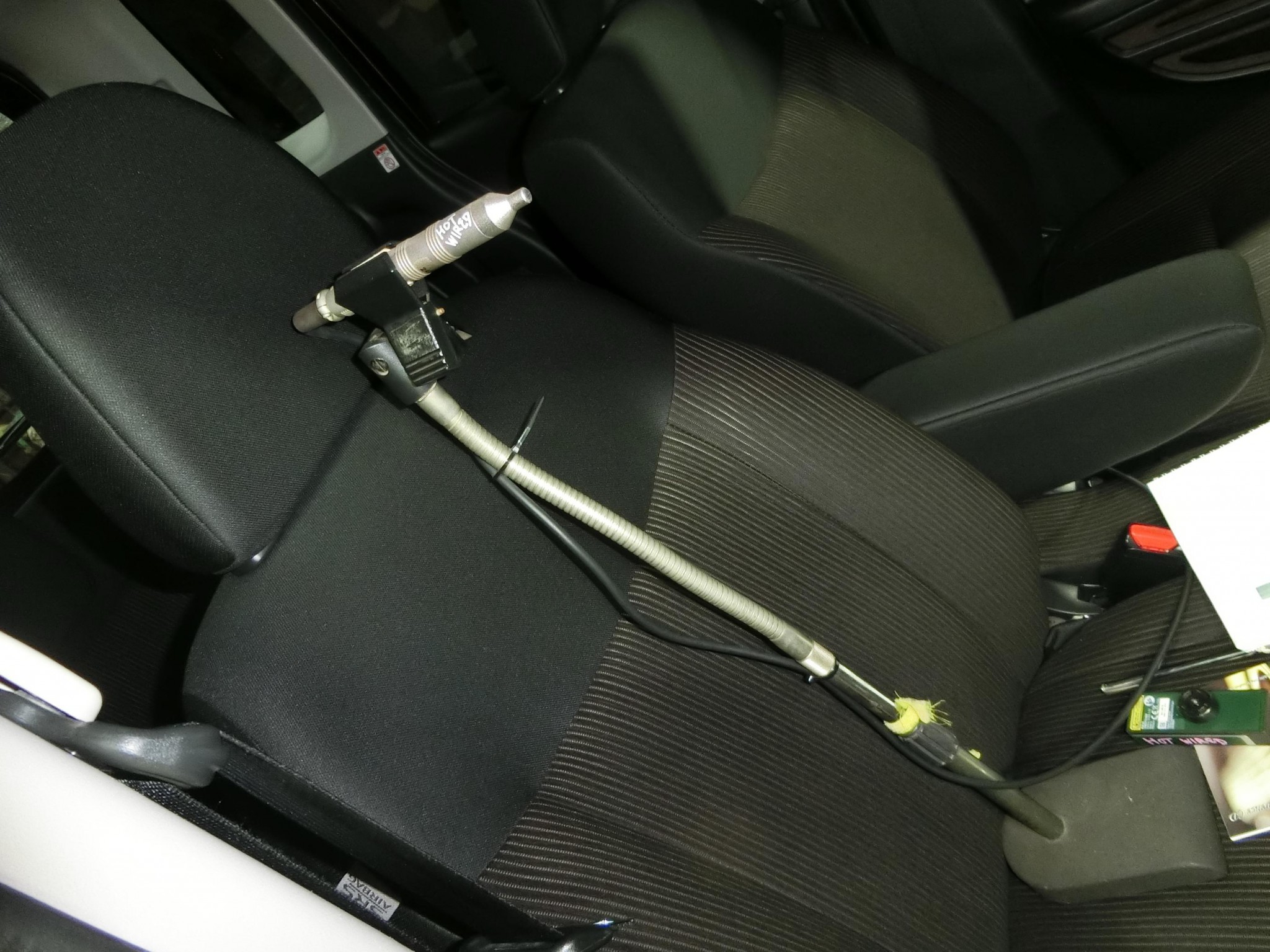

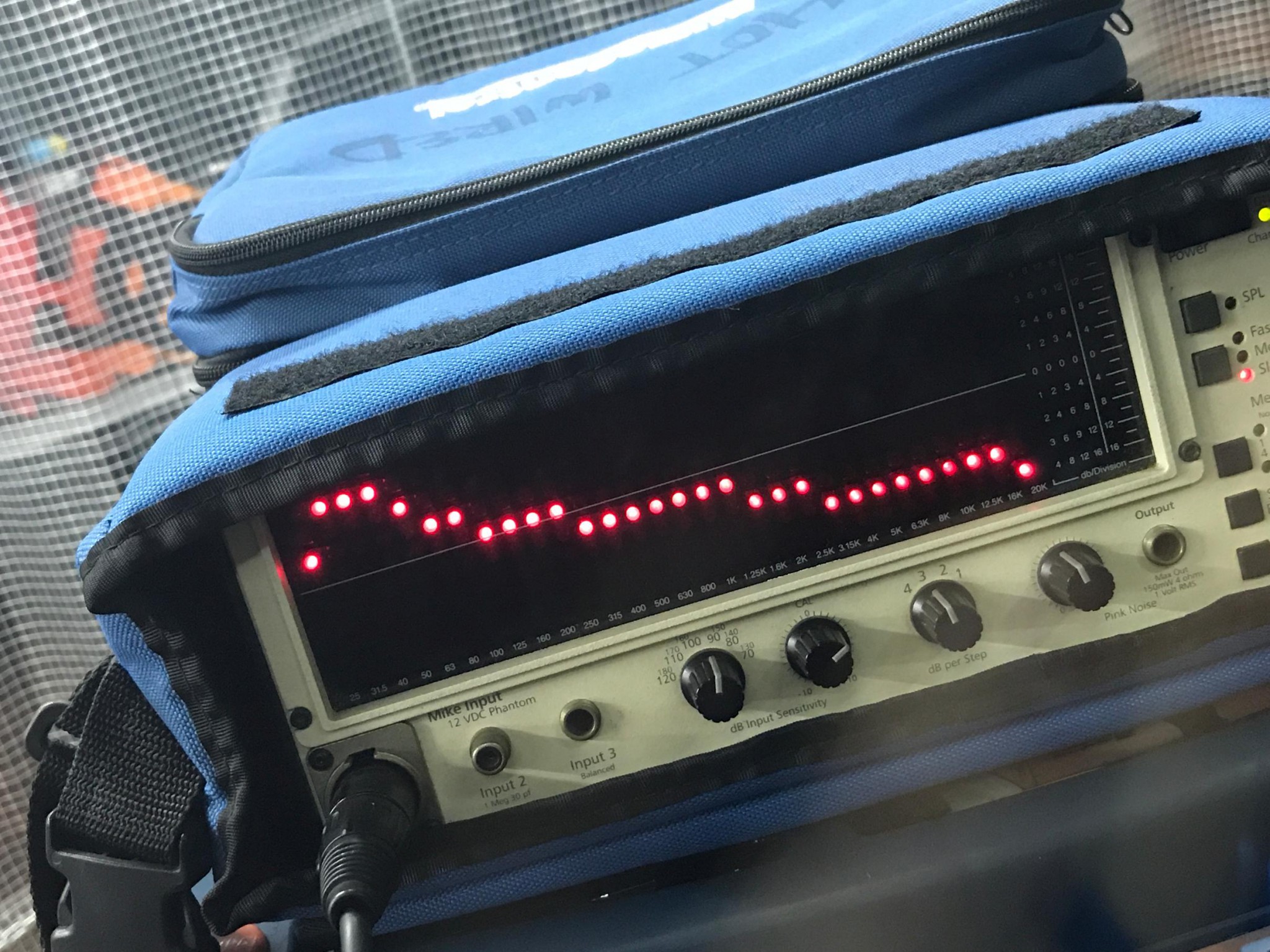

イコライザー調整は、運転席にマイクを立てて、RTAで測定します。
th_CIMG6661

こんな感じで、調整/設定できました。

(IASCAなどの国際規格のコンテストでは、重低音がガッツリ出ていないとダメです。)

th_IMG_4845

IASCAのコンテストでは、SQ,RTA,SPL と3種類の周波数特性を作ります。

SQとは、音質審査用の事で、この設定は普段聞く為にも最適の設定となります。

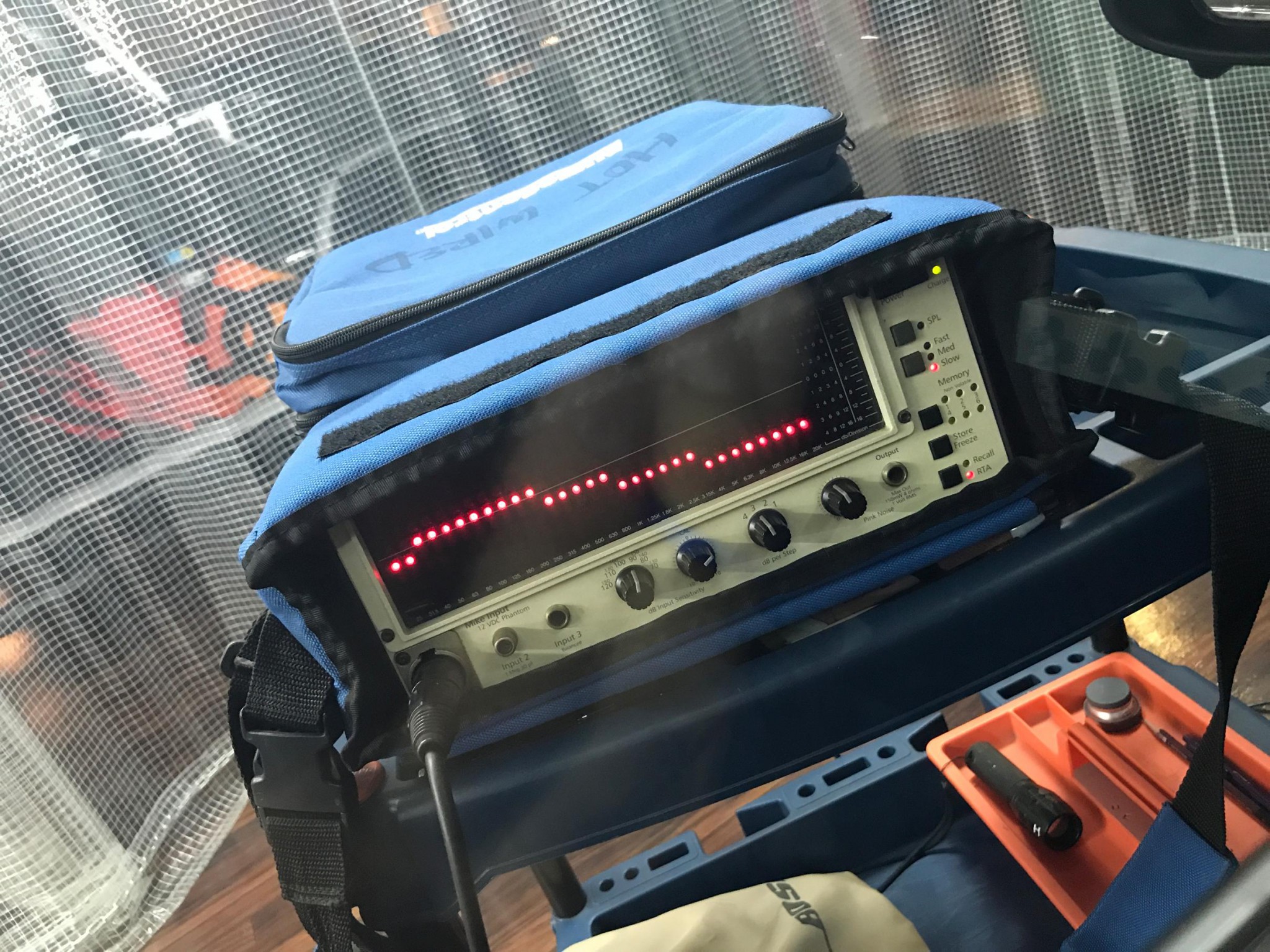

 RTA審査とは、サウンドシステムの調整能力を測る為、できるだけフラットな周波数特性を実現できるシステムがハイスコアを獲得します。


th_IMG_4844

SPL審査は、音量の大きいシステムがハイスコアなのですが、コレは単にバカでかい音、という意味ではなくて、良いサウンドシステムは「良い音を大きな音で再生」する事が可能である必要もあるのです。

th_CIMG6524th_CIMG6495
