カーオーディオのパワーアンプのゲイン調整方法


パワーアンプのゲイン調整 の問い合わせや,セッティングのご依頼が非常に多いので,パワーアンプ単体でもゲイン調整ができる様に,設備を増設しました。(^^)

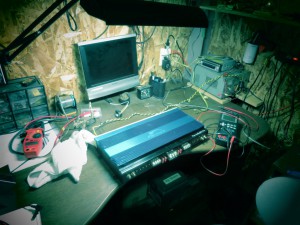

th_IMG_1242

今までは,車載状態で、なおかつオーディオシステムが動作している状態でないと、パワーアンプのゲイン調整はできなかったのですが,

これで,パワーアンプ単体で持込んでいただいても,最適なゲインの調整をする事ができます。

パワーアンプ単体でのゲイン調整料金:15000円〜(税別)

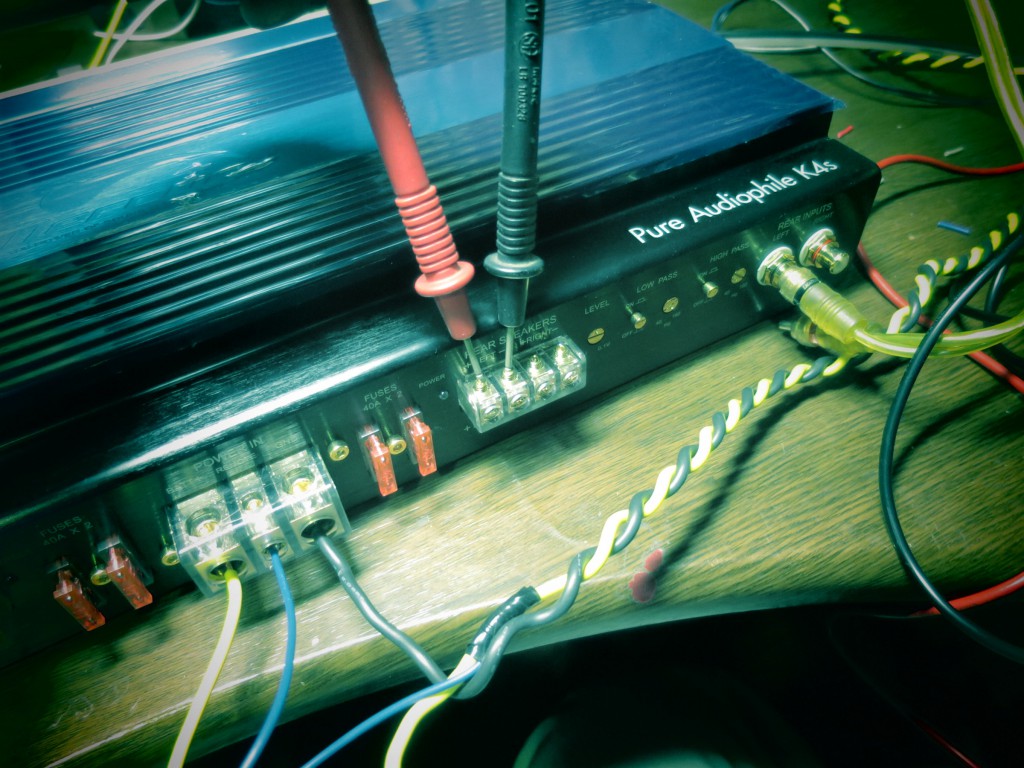

th_IMG_1246

アンプのゲイン調整の目的は,ソースユニットからの信号の電圧に合わせて,最適なゲインのセッティングをしたいわけですが,

要するに,信号が歪み始める直前までゲインを上げたいわけです。(つまりそのアンプのフルパワーを使いたいわけです。)

が,

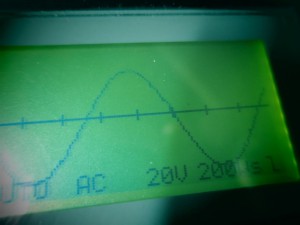

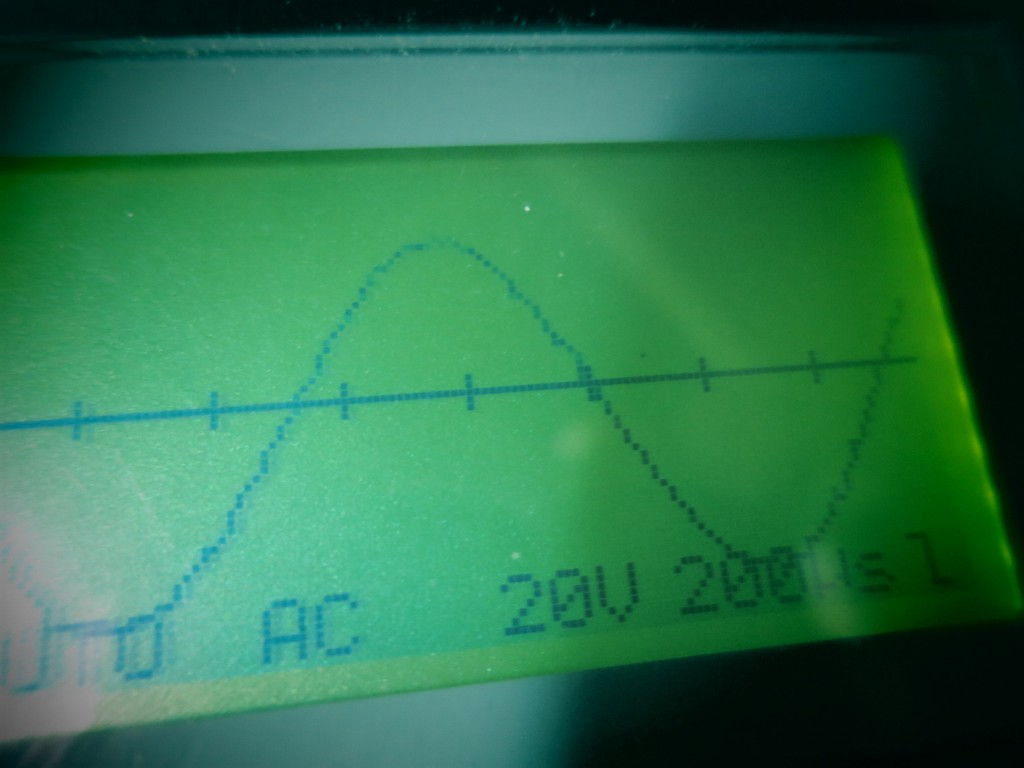

上げすぎて信号が歪むと台無しなので,オシロスコープで測定して調整します。th_IMG_1258

パワーアンプのゲイン調整のノブは,たいていみんな小さくて,精密ドライバーでほんのちょっとノブを回しただけで,大きく変化して歪んでしまうので,オシロスコープの表示を見ながらやっても結構繊細な作業なんです。

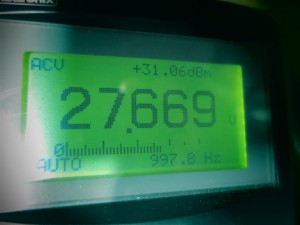

フロントとリアまたは,左右のゲインを1/1000ボルト単位でそろえる事ができます。

th_IMG_1248

もちろん,4チャンネルアンプで,ブリッジで2CH.で使用している場合は,左右別々のゲイン調整になりますし,4CH.アンプをミッドとツイーターなどへマルチでつないで使用しているシステムの場合は,この地味な調整は必須です。

ここをヤマ感でやってしまっていると,左右の音量を均等にする事すらも不可能な、残念な自作オーディオシステムになってしまいます。
その後のプロセッサーでいくら調整をがんばっても,無理なのです。
アンプの各チャンネルで音量/GEINが狂っていると、タイムアライメントも正しく調整できません。

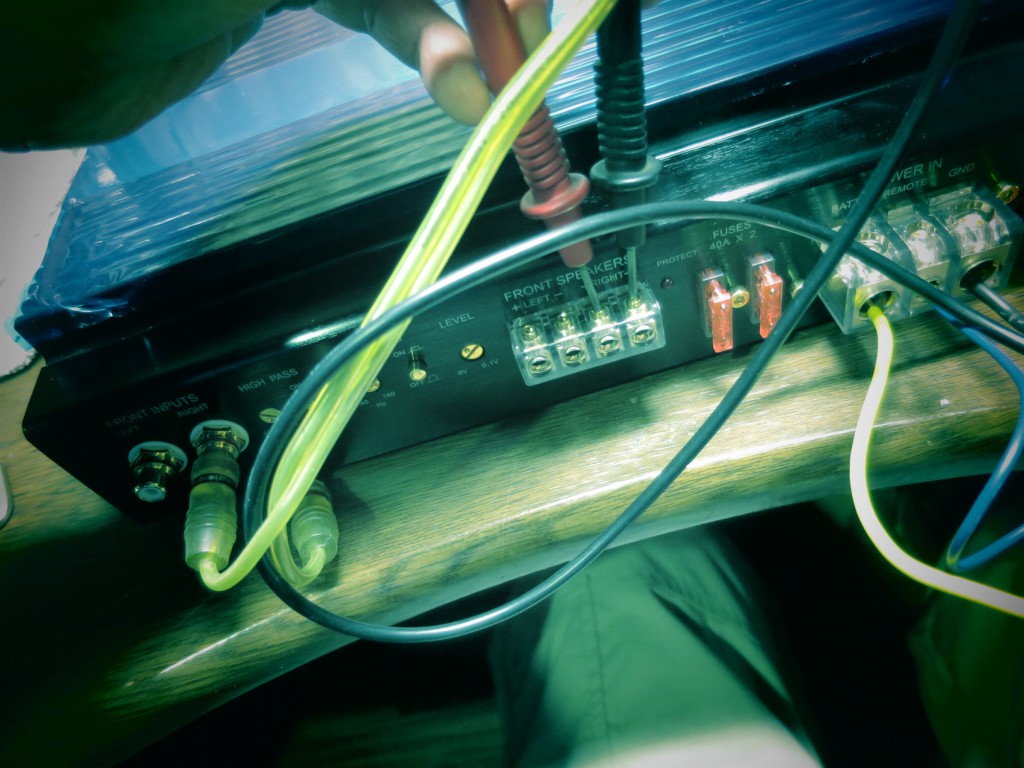

th_IMG_1249





次のお客様に取り付ける,

MERCURY CAR AUDIO の新型パワーアンプ,MGR-495MGR-1200 も、テストベンチでダミーロードをかけてゲイン調整をしておきます。

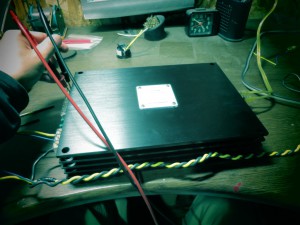

th_IMG_1259

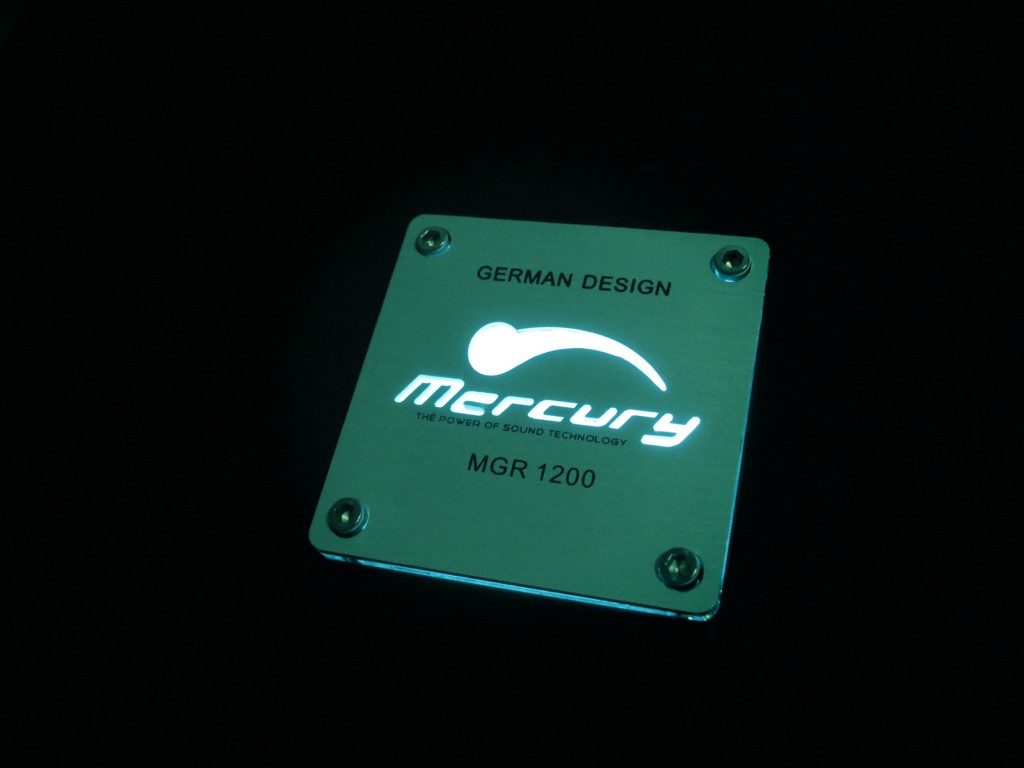

電源が入ると,プレートのMERCURY ロゴが白く光ってカッコいい。

th_IMG_1252

全くひずみのない、クリーンな音楽信号かつ、アンプが最大出力を発生する回転数にゲイン調整します。

th_IMG_1258

MERUCURY MGR-495、

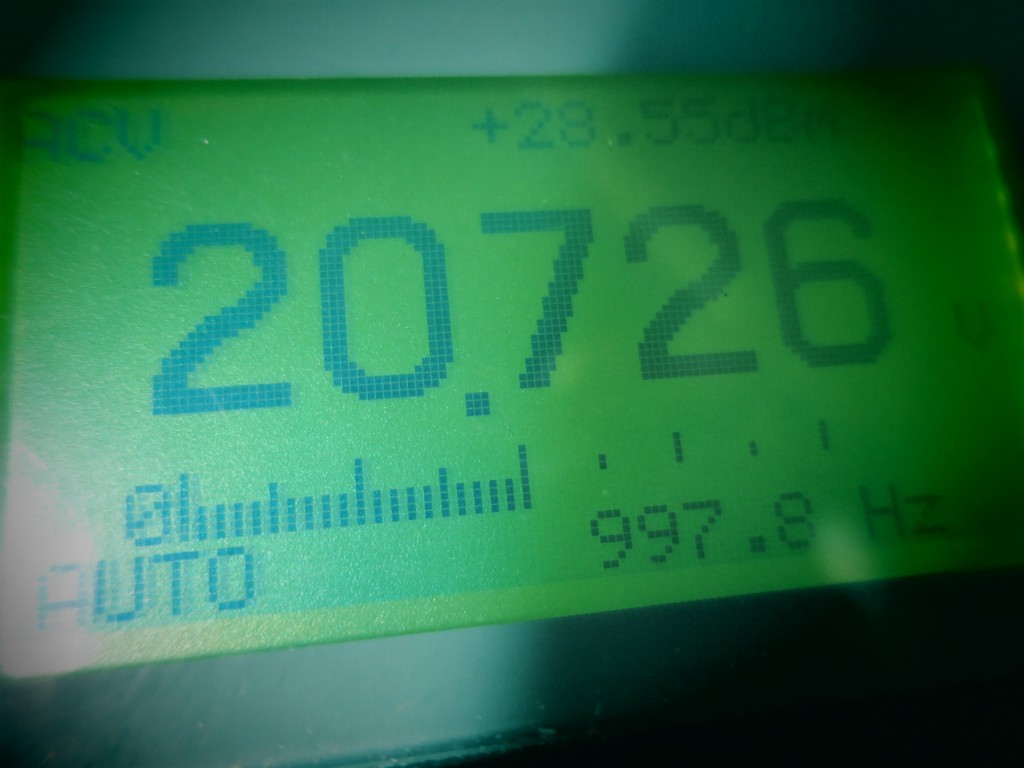

4CH.チャンネルアンプの,ディストーションなしの最大出力は,20.7V。

4チャンネルの各出力のばらつきもない。

50000円のパワーアンプとしては、かなり優秀です。(^^)th_IMG_1257

これでフルボリュームでガンガン音楽かけても歪まないカーオーディオの完成です。

大音量なのに静かなオーディオ。

正しくゲイン調整されたカーオーディオは、フルボリュームでガンガンに鳴らしても壊れません。









そして,こちら!

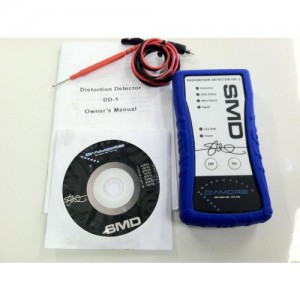

DIYでゲイン調整をやってみたいが,「オシロスコープまでは用意できない」って方にお勧めの,ディストーション ディテクター。

その名の通り,「歪み発見器」です。

¥42000ー(税別)

img_1926

使い方は簡単,ゲインを上げていって,信号が歪み始めると,ランプが点灯して教えてくれます。

これがあれば,とりあえず「音楽信号の歪んでいないオーディオシステム」の調整はできます。

ホットワイヤードで販売しています。(取り寄せ)
