備忘録:BMW CIC純正ナビ の最新地図データのインストール、BMW純正マップデータのアップデート/ROAD MAP PREMIUM JAPAN 2017

BMW 純正ナビ、CIC/NBT ナビの地図データ

最新版マップデータのインストール

マップデータのアップデート



まず、地図データーを入手する必要があります。

現在の最新版地図データは2017年版です。



ダウンロードするだけでもかなり時間がかかります。(1日〜2日)

もちろん失敗する事もあり、さらに時間がかかる可能性があります。



CICの場合は、DVD3枚にに分割して地図データを保存して、そのDVDをCICにインサートして読み込ませる必要があります。

この作業も3時間くらいはかかります。



DISK 1挿入。

ライセンスキーの入力。

スタート。

DISK 2, DISK3 と続く。



CTECで電源供給する事。

th_IMG_7539th_IMG_7541

想定外に手間と時間がかかる場合がありますので、時間に余裕を頂いてお預かりできる方以外は施工できません。





デイライトのコーディング/DRL

E70は元々デイライトの設定画面自体がありません。

プログラムを追加しました。

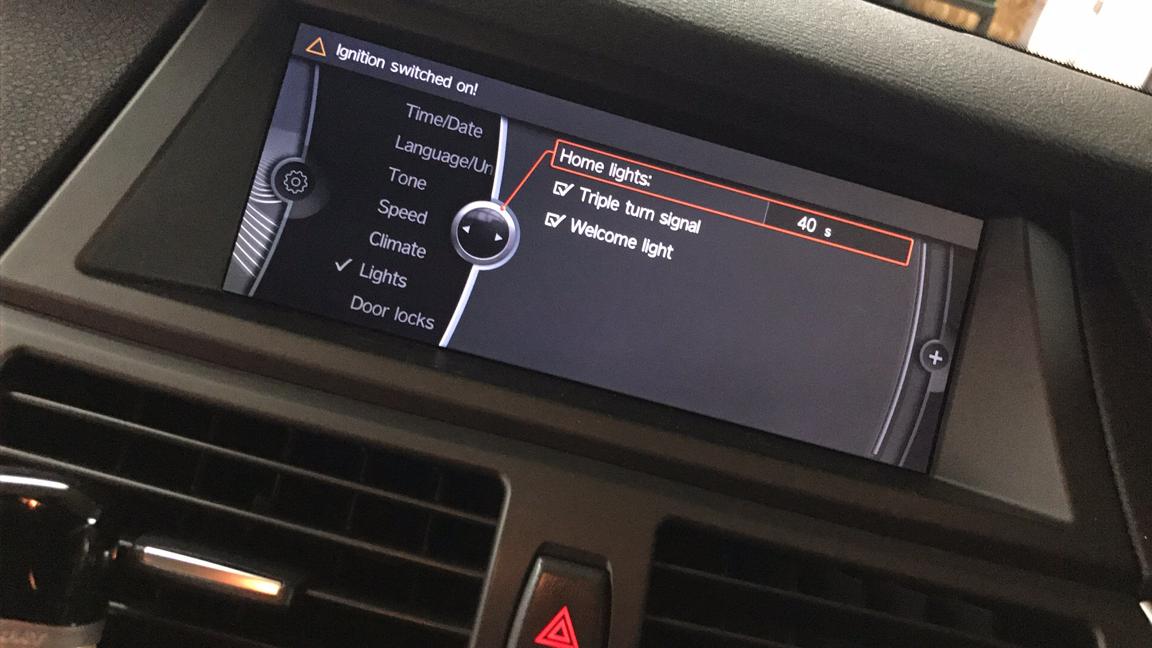

th_IMG_7515 th_IMG_7516





イカリング、デイライト、バッチリ光る様になりました。



th_IMG_7518





フォトギャラリーは、HOT WIRED の FACEBOOKページでご覧頂けます。

https://www.facebook.com/pg/hotwiredjp/photos/?tab=albums





HOT WIRED co., ltd. all rights reserved 2018

*********************************************************

HOT WIRED (ホットワイヤード)

〒455-0801 愛知県名古屋市港区小碓(おうす)1-424

TEL:052-355-9669 FAX:052-355-9449

営業時間:PM2~ PM8、不定休

424-1 OUSU MINATO NAGOYA AICHI, JAPAN 455-0801

TEL:81-52-355-9669 FAX:81-52-355-9449

information@hotwired.co.jp

http://www.hotwired.co.jp

http://www.facebook.com/hotwiredjp

http://www.youtube.com/hotwiredweb

*********************************************************

プリウスPHV サウンドセッティング(備忘録)

純正ナビ、BIT ONE HD,BIT PLAY HD,IPHONE

MERCURY CAR AUDIO M420,M800,K62,M40





MASTER

CDがないので、純正ナビからiPhoneをUSB接続で出力/ゲイン設定しました。

MAX VOL+50 → BIT ONE HD -2.0db → 1,8V

M420:MASTER(純正ナビ)の最大出力でゲイン調整して、18V

※後に上記設定では、BIT PLAYと整合性がとれないため苦労。





BIT PLAY HD 出力測定結果:

MAX VOL31でも歪まない、1.55V出力、歪まない。 VOL30で、1.3V

もったいないので、MAXの1.55Vで調整します。(^^)



MERCURY M420 のゲイン調整:

BIT PLAY HD -1.0db →

右側のM420:RT/CH.1 & RW/CH.2 → 22.99V → 後に、LEFT CH.と揃えるために21.7Vに設定

RW → 44.57V

左側のM420:LT/CH.1 & LW/CH.2 → 21.99V

LW→ 44.65V



RT/CH.1 & RW/CH.2 → 22.99V → 後に、LEFT CH.と揃えるために21.7Vに設定
