KENWOOD 彩速ナビ サウンドセッティング パワーアンプのゲイン調整


「当店での購入ではない」お客様のカーオーディオの、「サウンドセッティングのみのご依頼」がとてもに多い、ホットワイヤードです。(汗)



本日は、

パワーアンプのゲイン調整のみ、

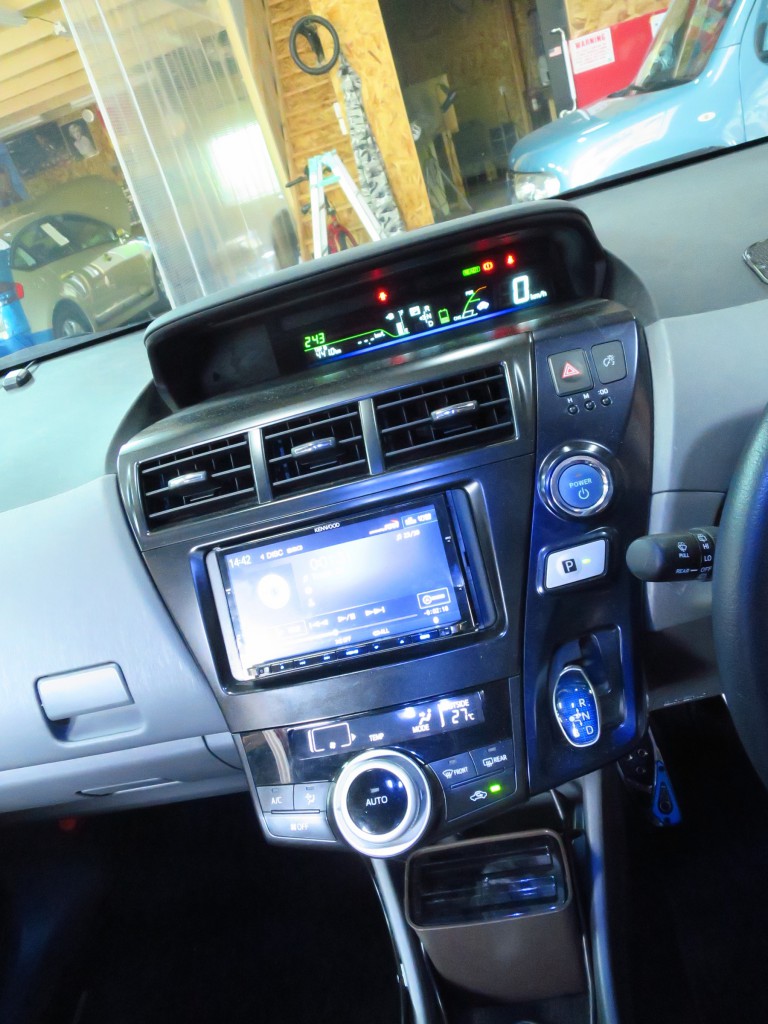

のご依頼でご来店の、プリウスα。

th_IMG_3068

ヘッドは、KENWOOD の彩速ナビです。

アンプのゲイン調整と同時に、

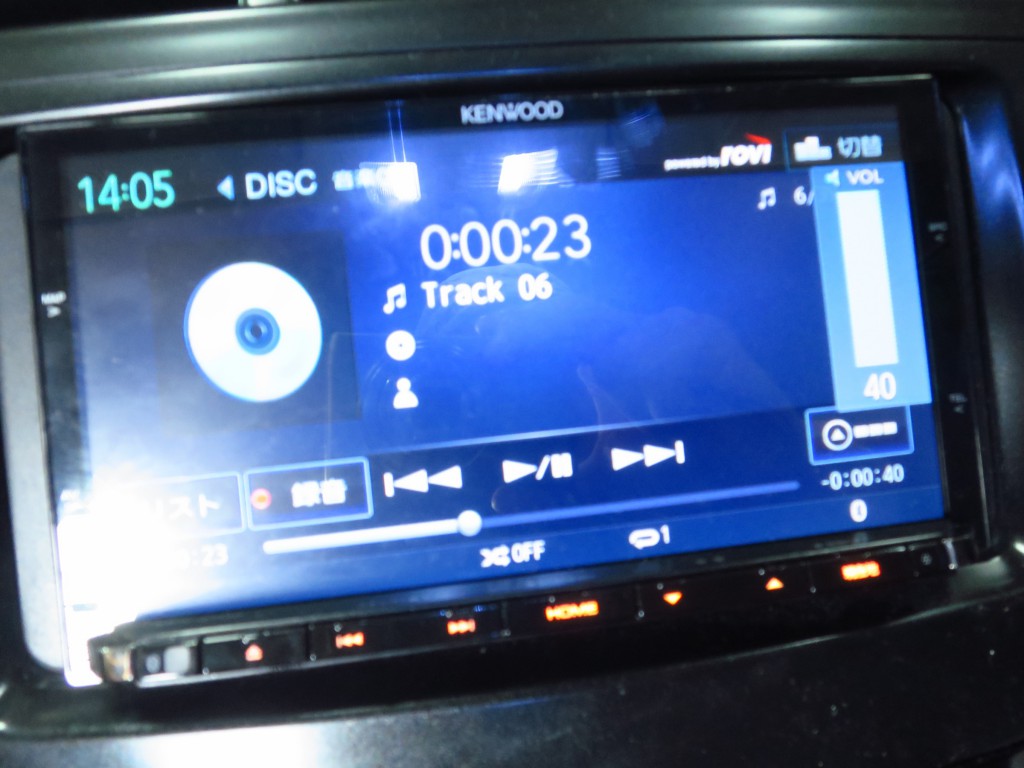

ヘッドユニットの最大出力電圧と、最大有効ボリュームも知りたいとの事でしたので、計測結果を写真に撮ってご報告しました。

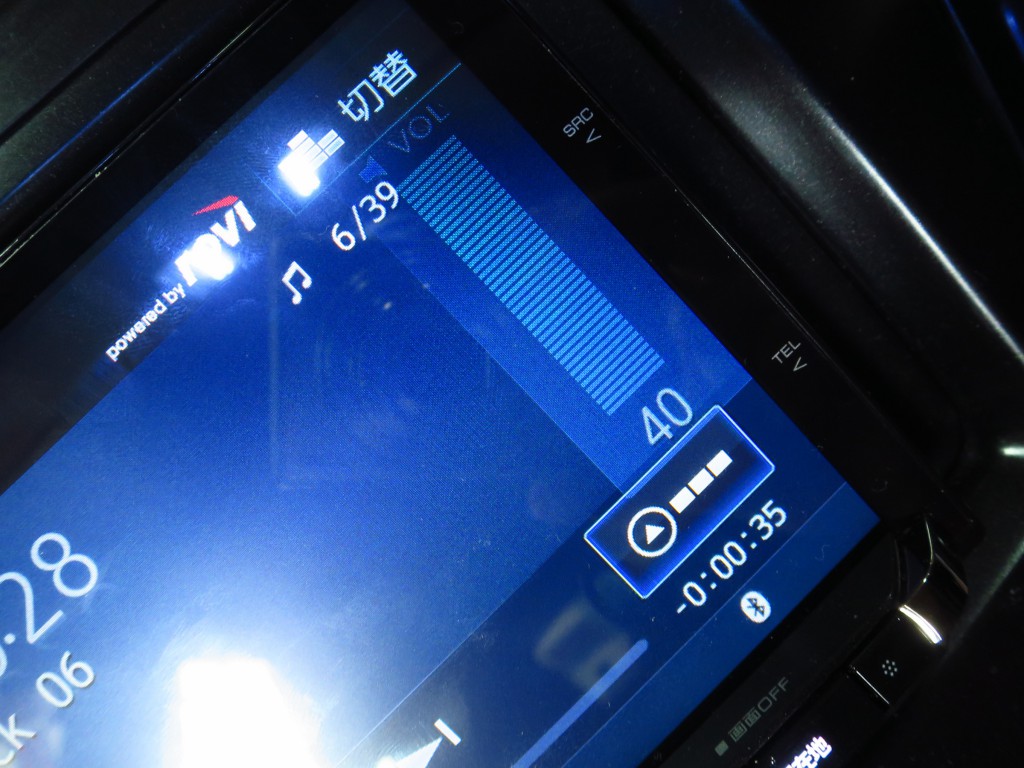

th_IMG_3033 th_IMG_3034

おっ、意外と優秀ですね、KENWOOD の彩速ナビ。

最大ボリュームの40でも信号のクリップはありません。

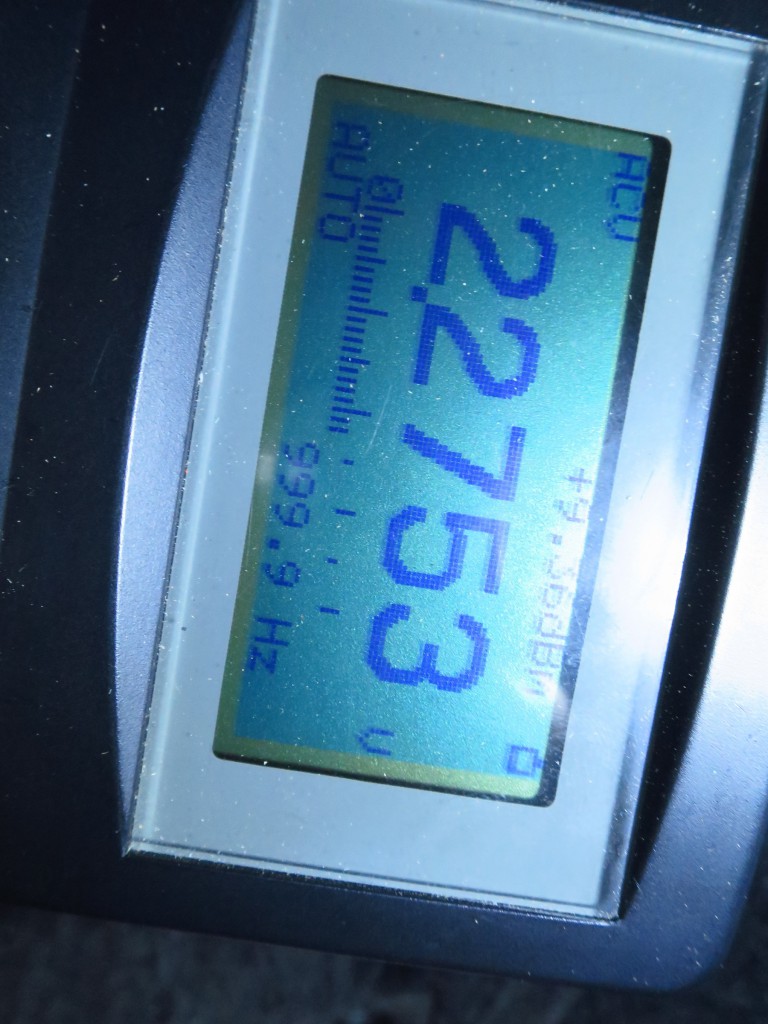

出力も2.275V もあります。

th_IMG_3031

最大出力が、1,8Vほどしかなく、フルボリューム前に信号がクリップしてしまう三菱のサウンドナビより明らかに優秀なCDプレーヤーとプリアウト出力を搭載しているようである。

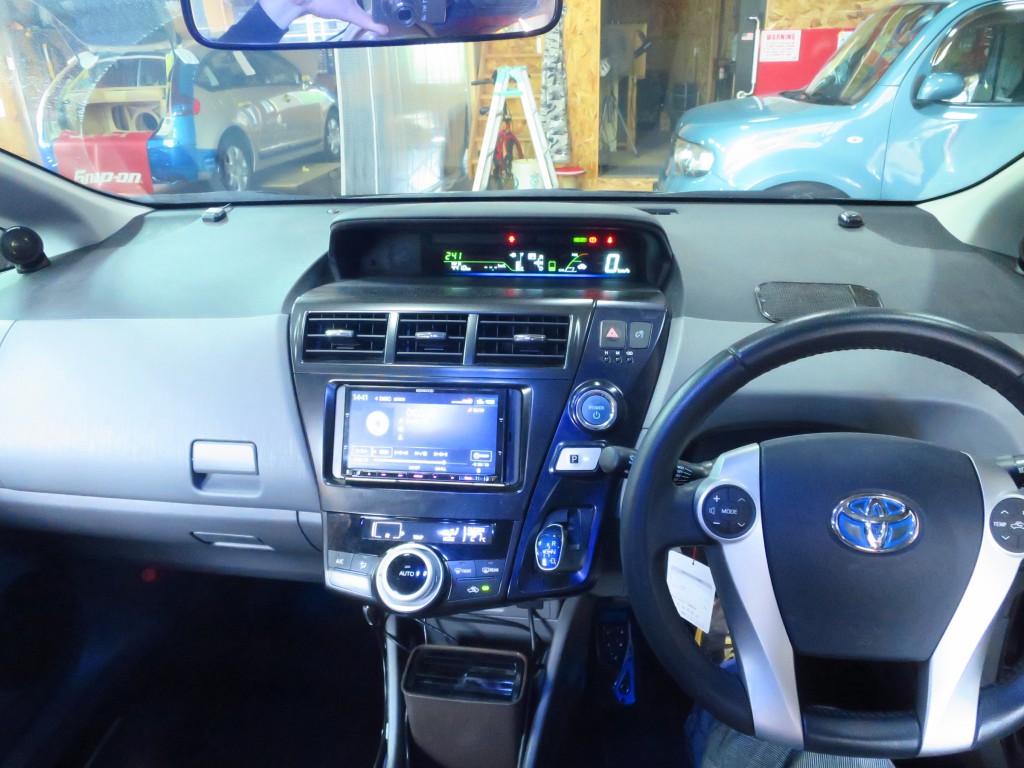

th_IMG_3060





次に、本題のパワーアンプのゲイン調整です。

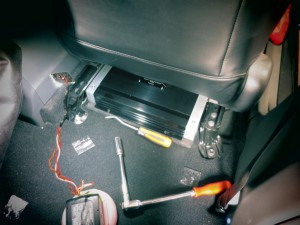

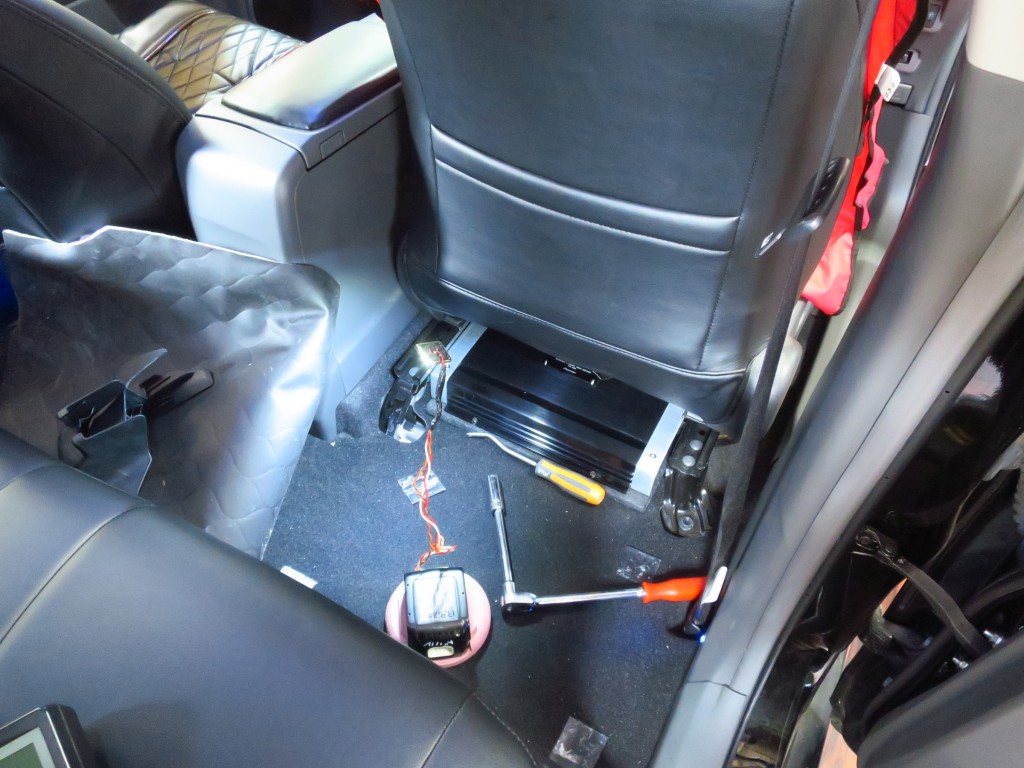

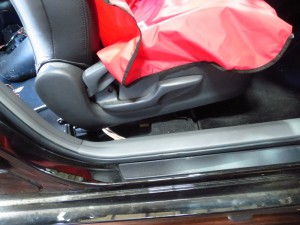

シート下に取り付けられているので、シートを外して、アンプを外さないと、ゲイン調整のつまみにアクセスできませんでした。(^_^;)

th_IMG_3018th_IMG_3015

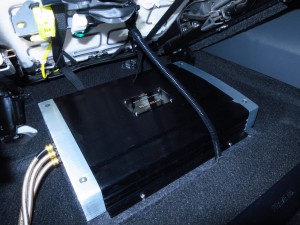

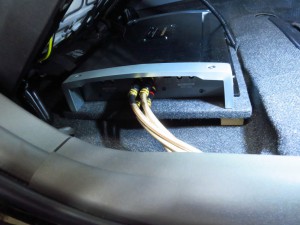

アンプは、パイオニアの4CH.アンプ、

PRS-A900

th_IMG_3020th_IMG_3024



こちらは、アンプのゲイン調整前のオシロスコープの波形です。

ゲインを上げすぎて、音楽信号が思いっきりクリップしているのが見えます。

th_IMG_3035

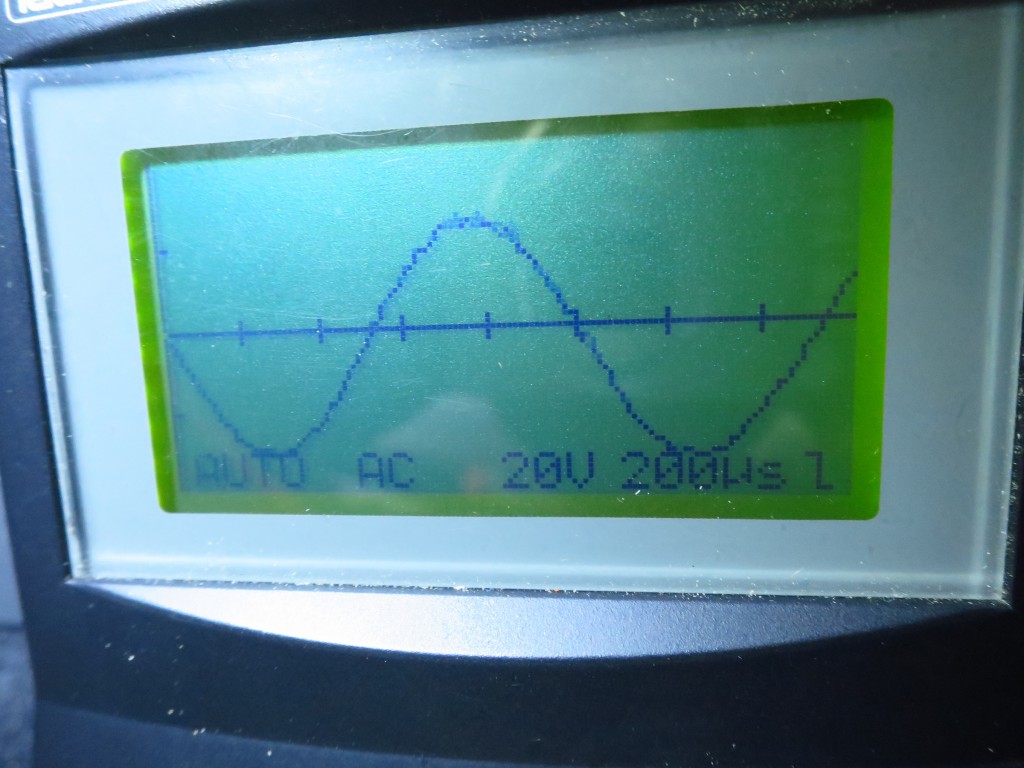

PRS-A900 は、4CH.すべてに独立してゲイン調整があるので、単に最大出力にセッティングするだけではなく、4CH.の出力をできるだけそろえる様に注意してセッティングしました。

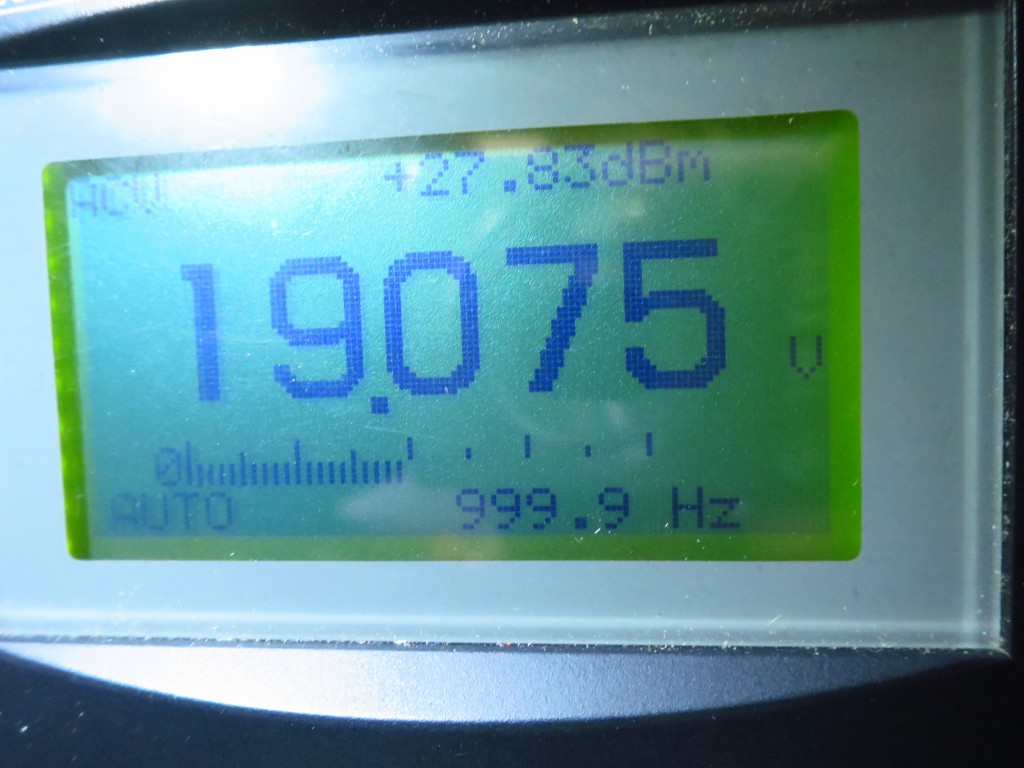

各チャンネル、おおよそ19Vの最大出力だったのですが、なぜかCH.4の最大出力だけ16Vしかなかったので、聴感で認識できないギリギリの範囲で、ちょっとクリップ気味の、18.8Vに設定しました。

th_IMG_3019 th_IMG_3028   th_IMG_3036 th_IMG_3038

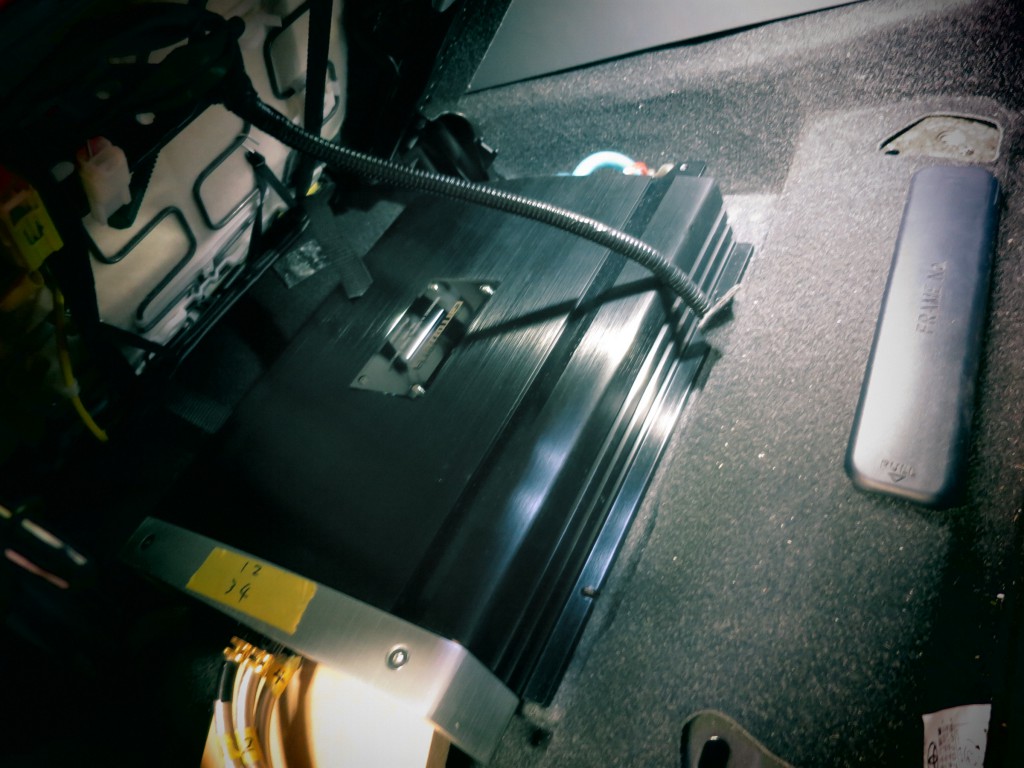

CH.4だけなぜか出力が小さいこのアンプ。

こういう個体差は時々あります。めずらしくありません。

こういうのを整えるのも、アンプのゲイン調整の役割のひとつです。

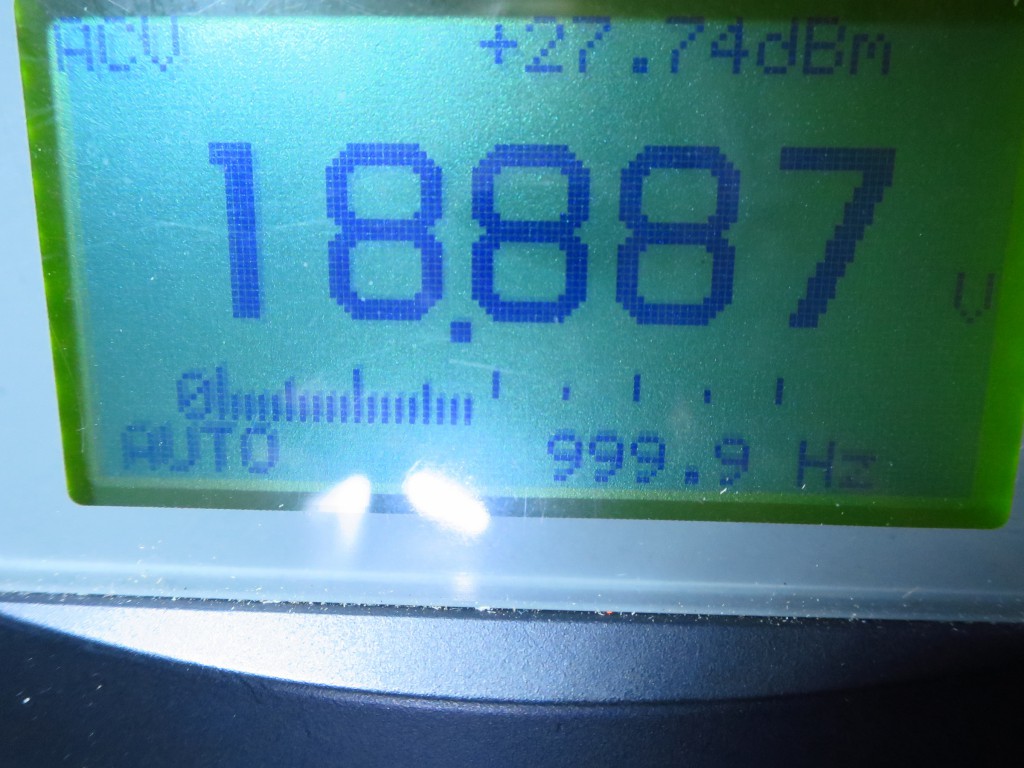

CH.4 は、出力16Vくらいで、歪みはじめたのですが、できるだけそろえる為に、18.8Vまで上げておきました。この程度の歪みであれば、聴感ではほとんどわからないと思いますので、わかりやすい音の大きさを整えておいた方が良いだろうという判断です。

th_IMG_3041

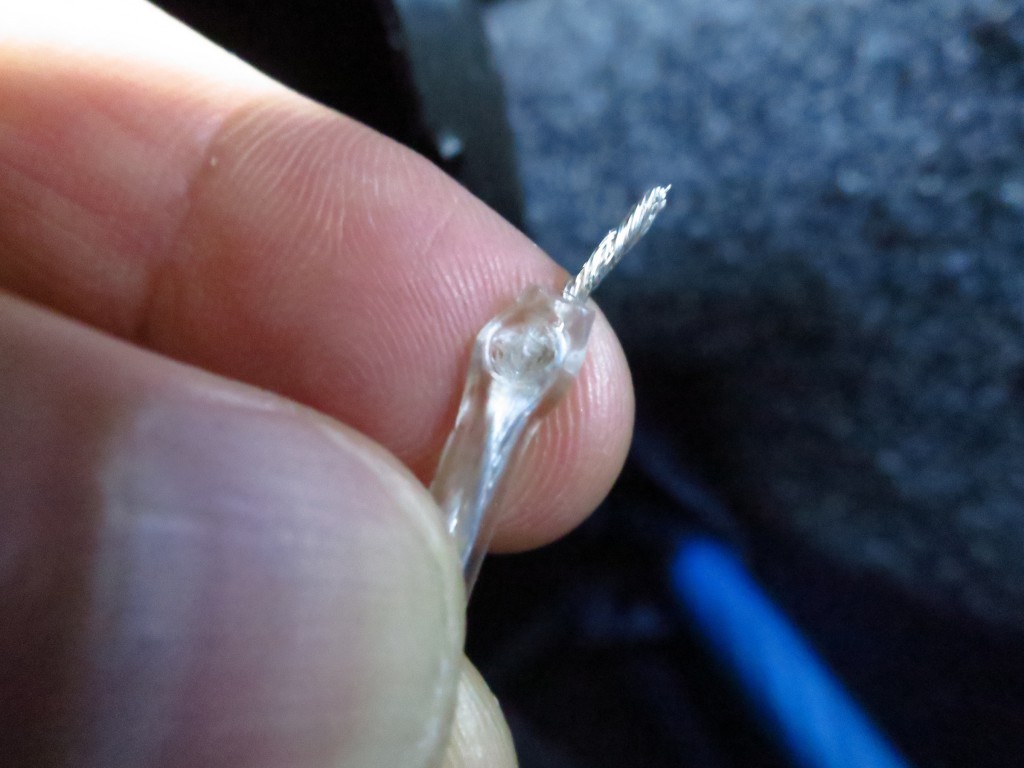

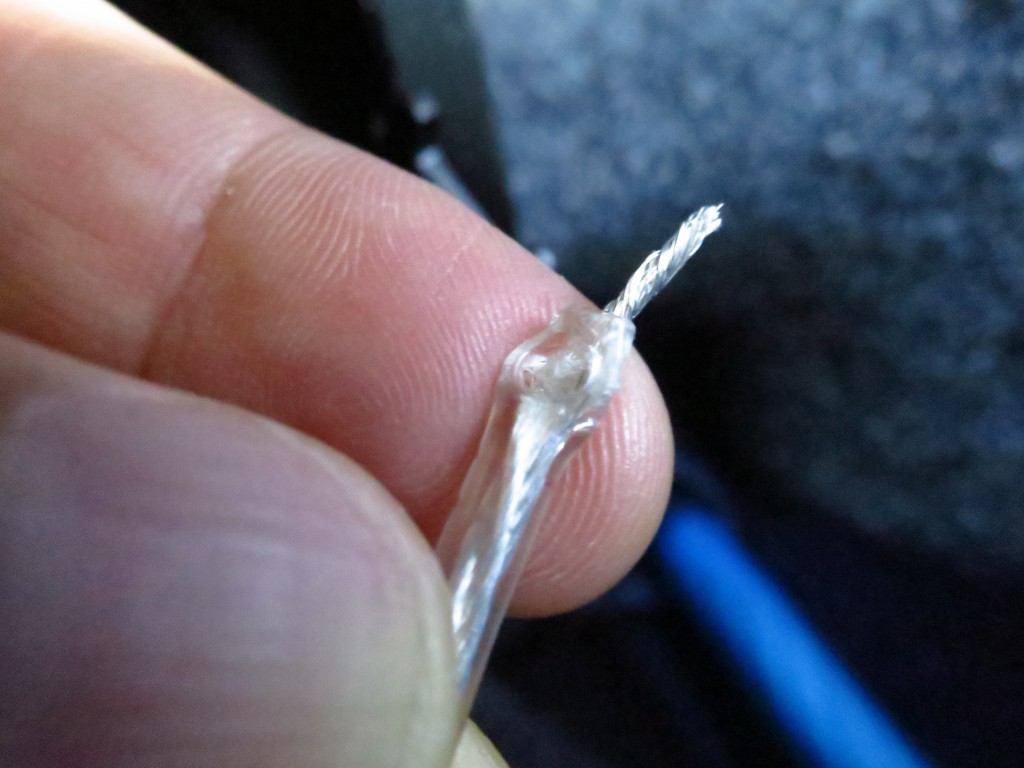

そして外してみたスピーカーケーブルは、この様になっていました。

接続端子が、被服の部分をかんでいますので、もしかしたら、ここのスピーカーは音が出ていなかったのかも・・・?

わかりません。

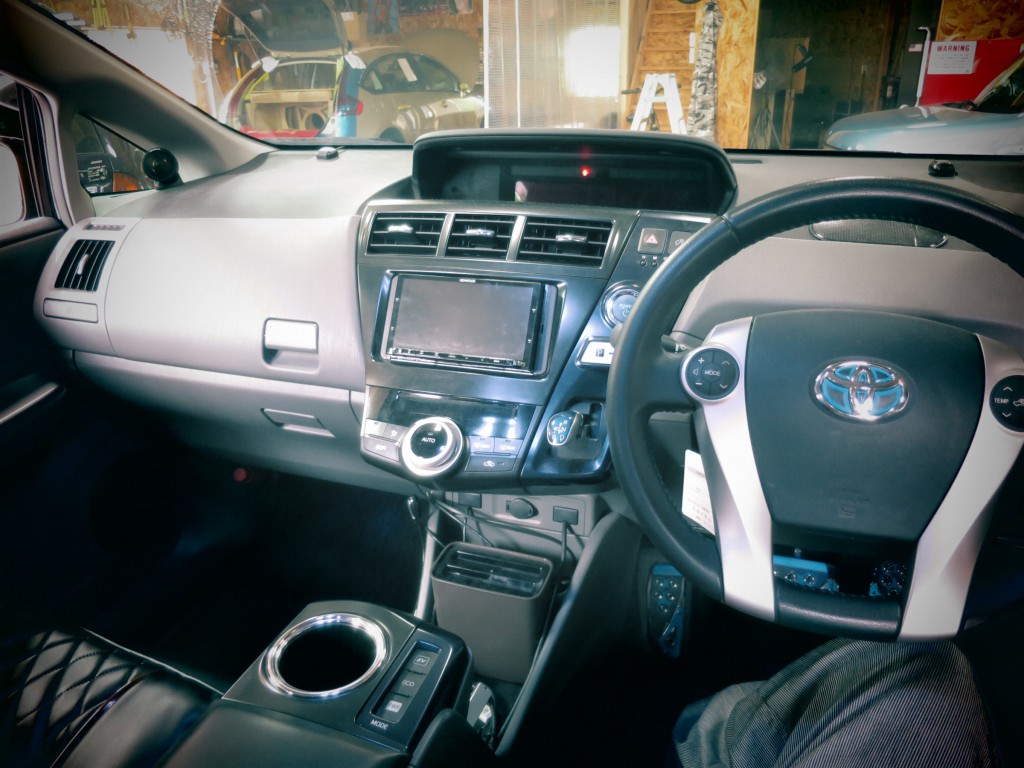

th_IMG_3043 th_IMG_3044 th_IMG_3055

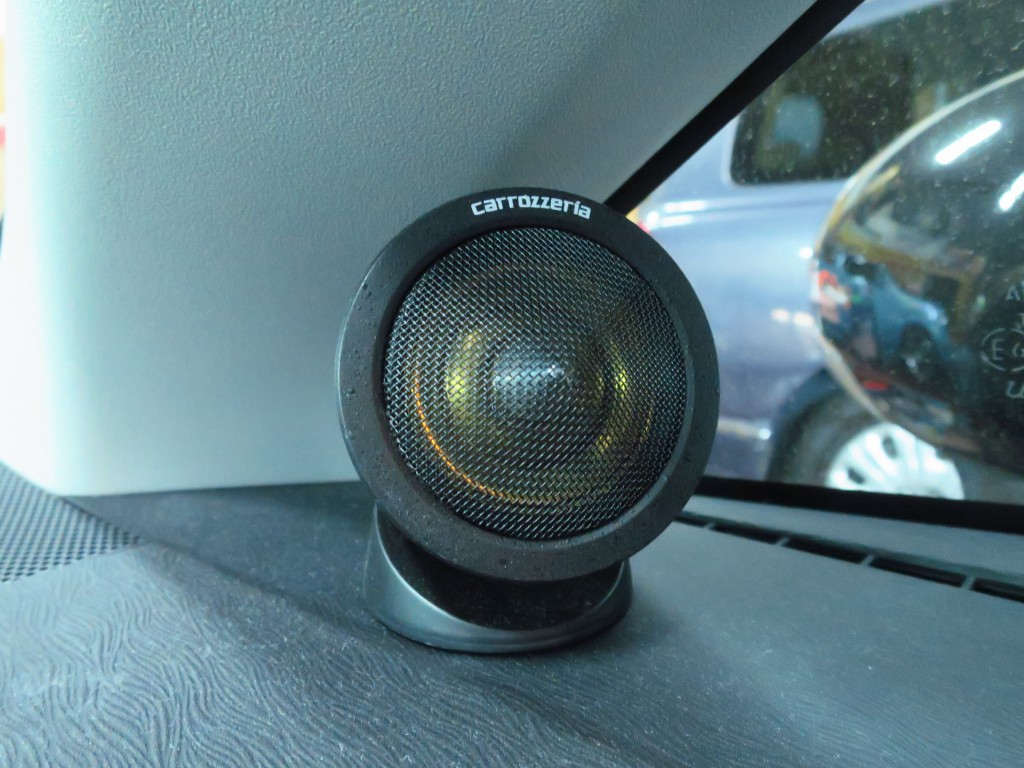

パイオニアのツイーターです。

th_IMG_3062

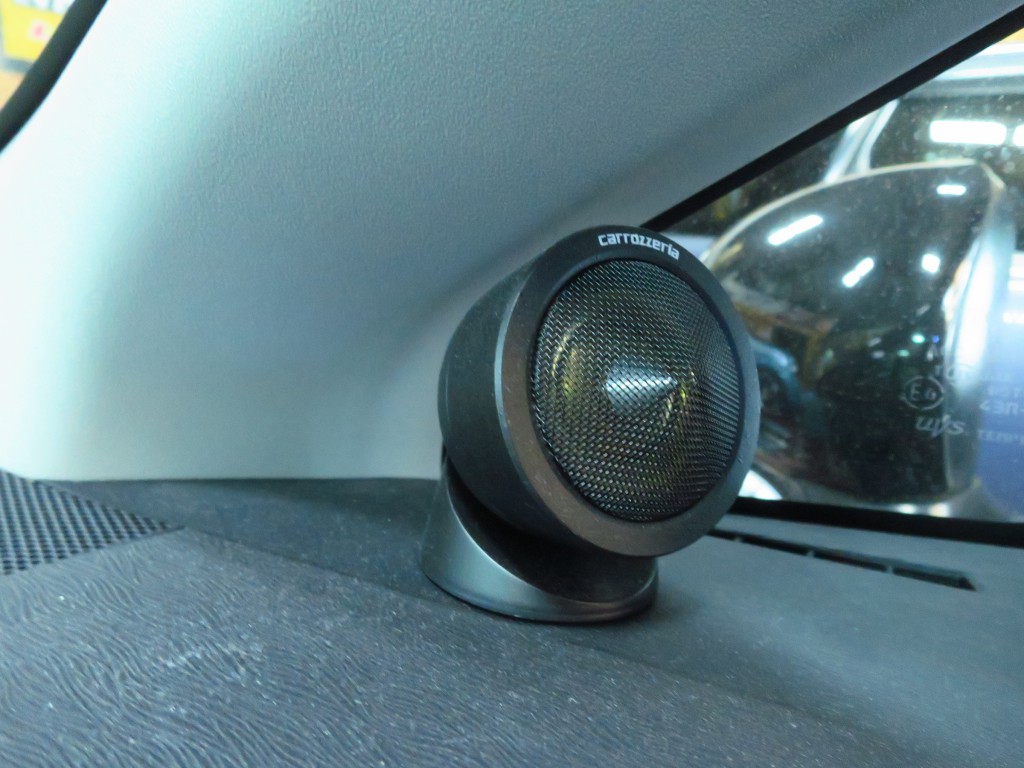

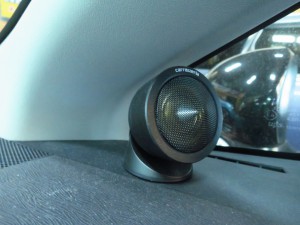

よい音が出そうな、カッコいいツイーターですね!

th_IMG_3063

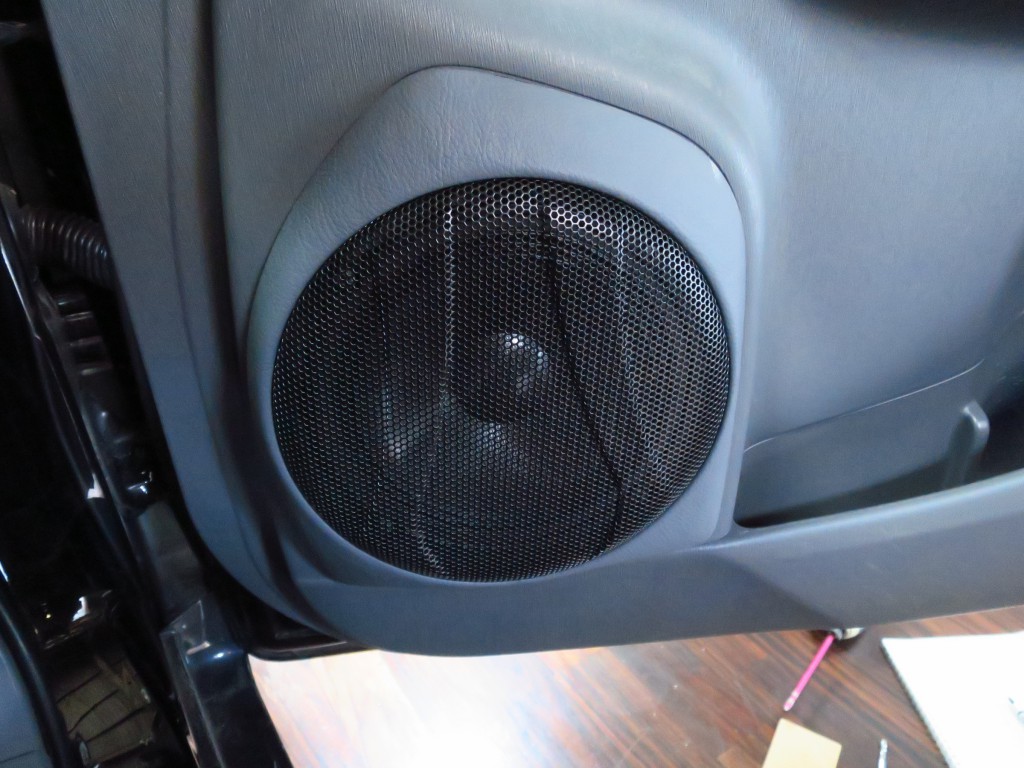

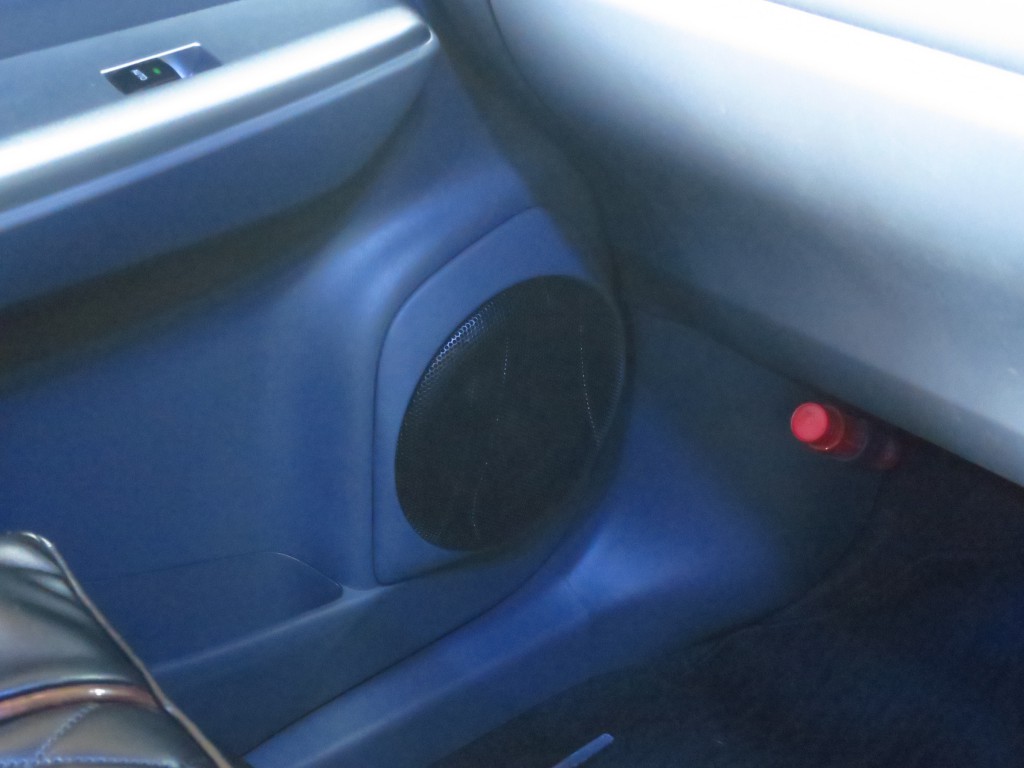

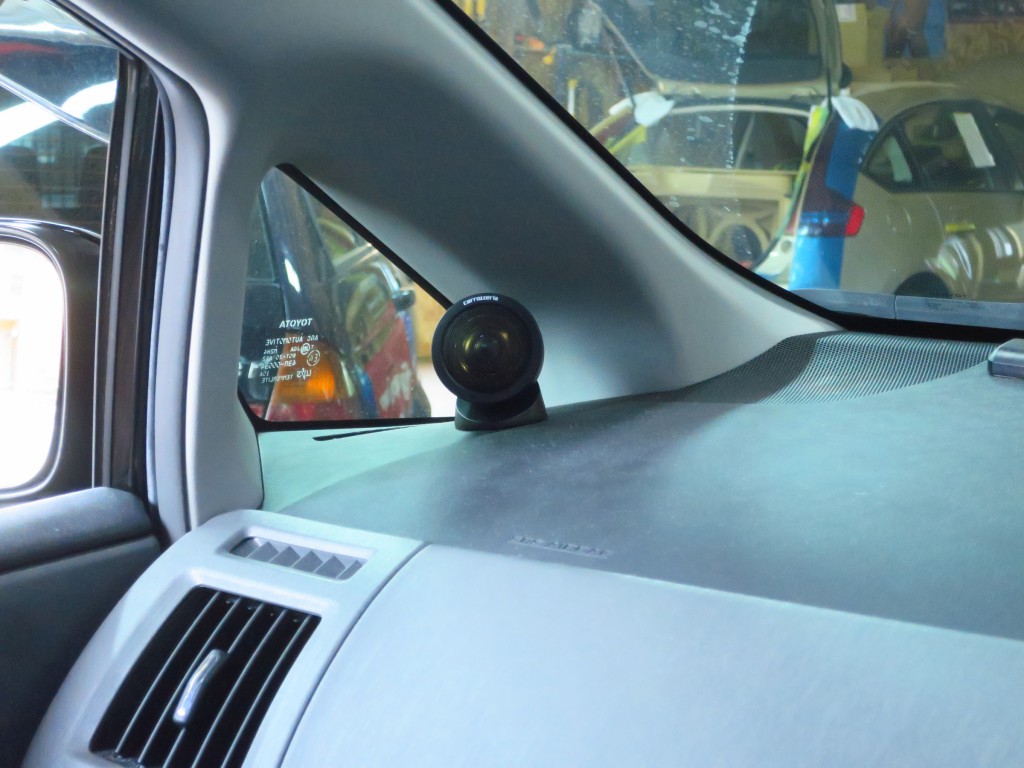

ドアのスピーカーも、アウターバッフルで取り付けされています。th_IMG_3065 th_IMG_3066 th_IMG_3067

アンプのゲイン調整の、オーナー様の感想:

「明らかに良くなった。」

「気になっていた、高域の耳につく部分がなくなってキレイに聴きやすくなった。」

とのとこでした。

効果を体感していただけて良かったです。

ありがとうございました。







他店に取付のカスタムカーオーディオの音調整のみのご依頼も大歓迎です。

自作のカーオーディオの音調整のみのご依頼も大歓迎です。

カーオーディオのサウンドセッティングは、お気軽にホットワイヤードまでお問い合わせください。(^^)
