DELTAのテーブルソーにゼロクリアランスインサートを取り付け/刃の交換/ZERO CLEARANCE INSERT


DELTAのテーブルソーにゼロクリアランスインサートを取り付け/ZERO CLEARANCE INSERT

と、ブレードの交換をしました。

th_CIMG8547

HOT WIREDのテーブルソーは、DELTA UNISAW 10′ TILTING ARBOR SAW と言う結構古いキャビネットソーを使っています。

岐阜の高山で家具職人をしていた叔父が引退する時に譲り受けた物です。

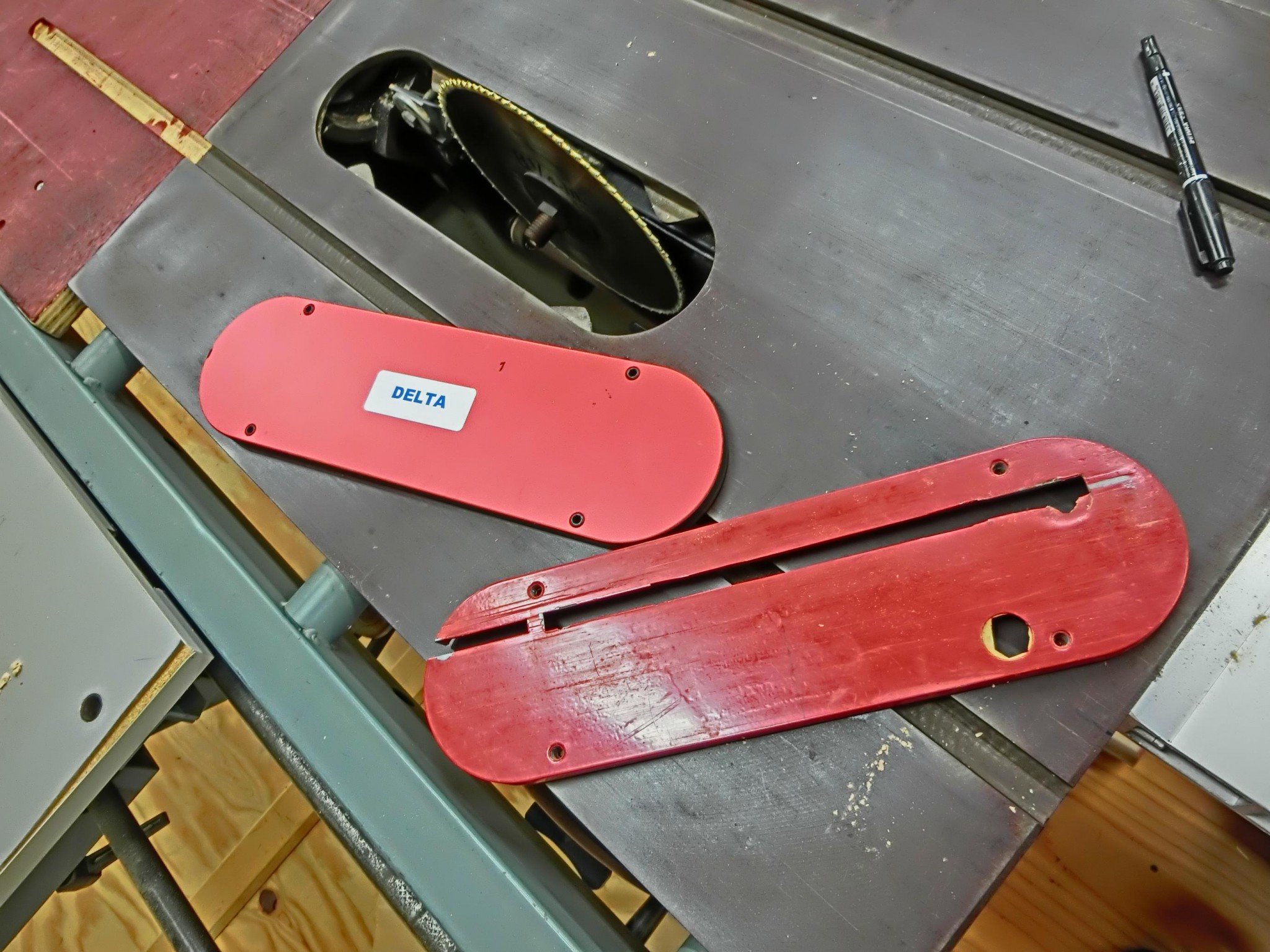

かねてからやろうと思って入手しておいた、DELTAのゼロクリアランスインサートを取付けました。

テーブルソーの刃と、インサートの隙間を0にする為の物で、細い物やうすい材をカットした時に隙間から落ちてしまったりするのを防ぐ為の物です。

集塵効率も良くなりますし、物が挟まる、物か引き込まれる等の事故を防ぐ為の安全対策でもあります。

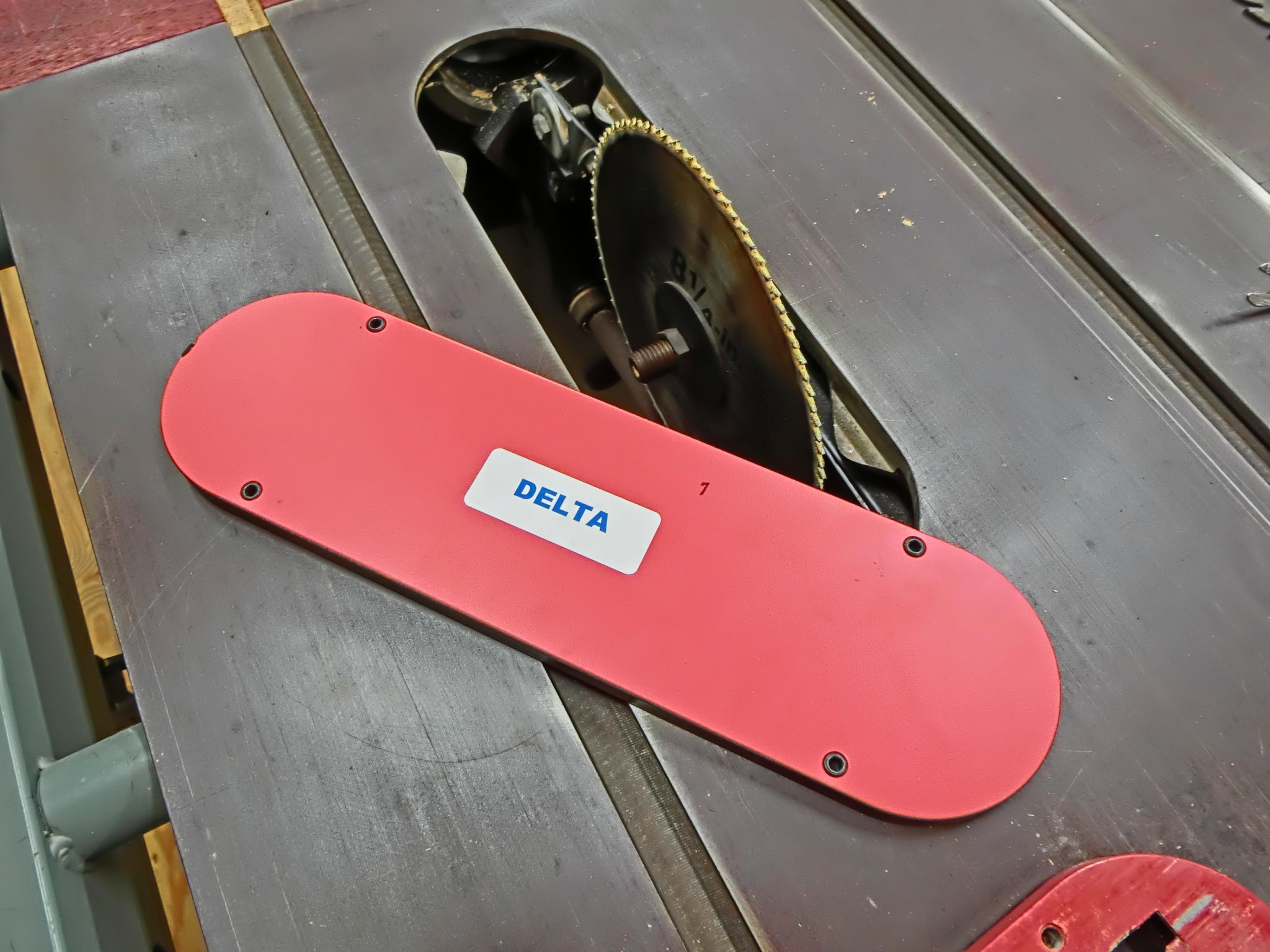

ゼロクリアランスインサートは、穴が開いていないインサートに自分のブレードにあわせてカットする事で、隙間ゼロのインサートを作るのです。

ブレードをいっぱいまで下げておいて、グルグル上げて行けば、使っているブレードにピッタリのスリットがカットできるのです。

th_CIMG8546

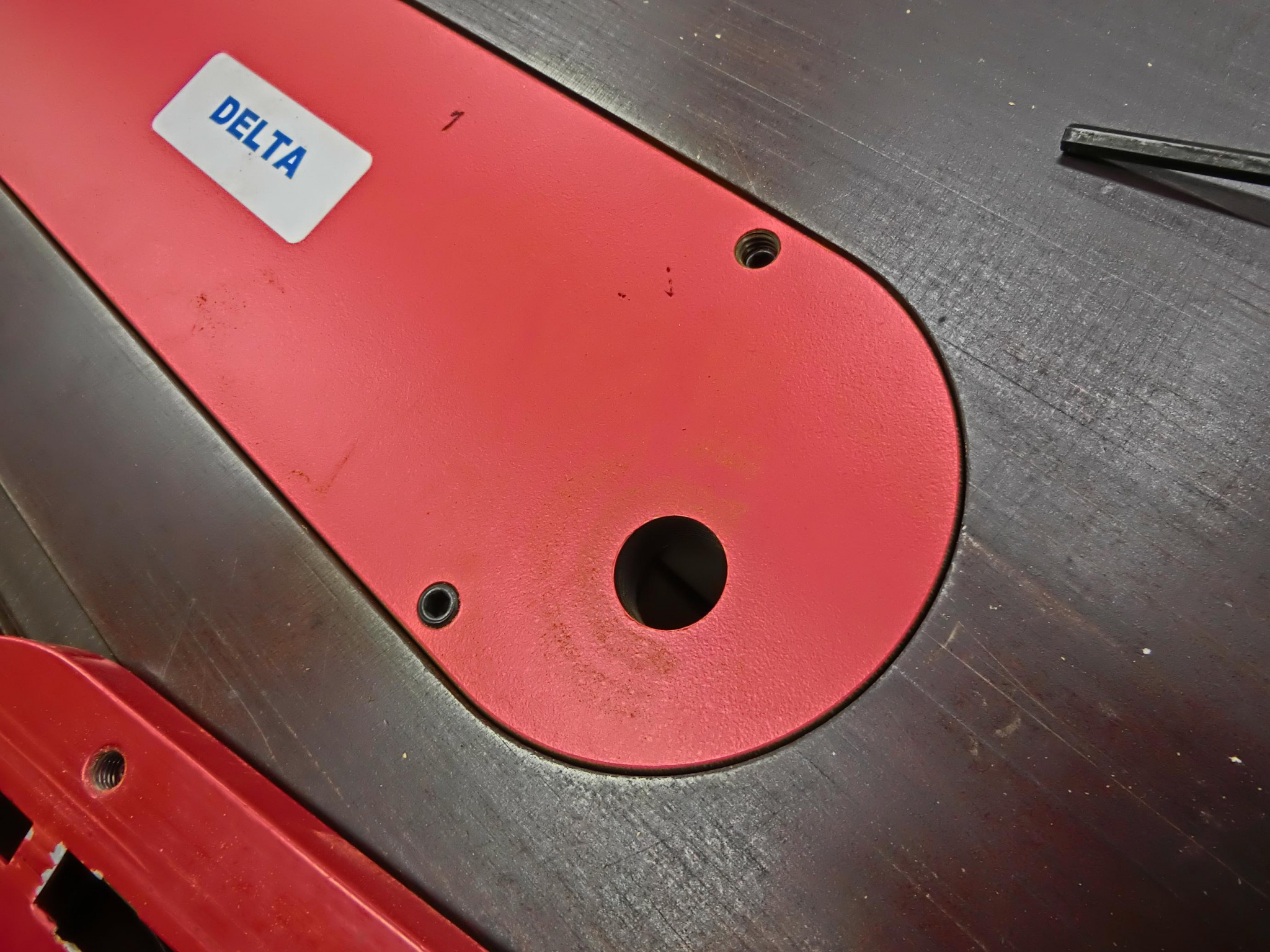

先に指を入れる為の穴を開けておかないと、インサートにインサートしてからインサートがとれなくなりますので、まず穴を開けました。(^^)

th_CIMG8548

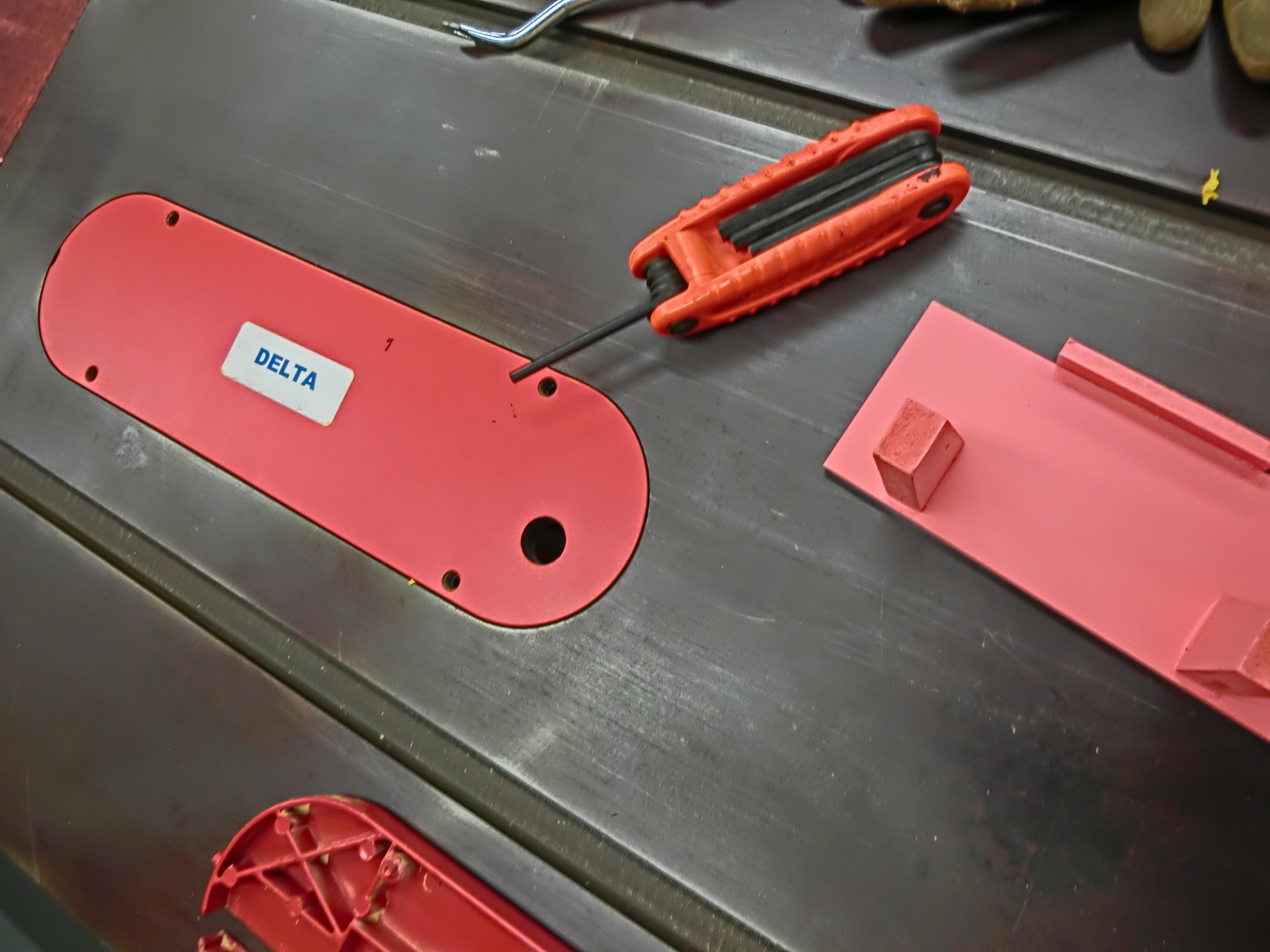

DELTA純正のインサートには高さ調整用のネジが四隅に付いています。六角のインチのイモねじです。

th_CIMG8549



デルタのテーブルソーの標準の10インチのブレードは、一番下に下げてもインサートに当たってしまうので、

ZERO CLEARANCE INSERTは、8インチのブレードがないとインストールできません。

困ったな、8インチのブレードなんて持ってないぞ・・・。

マイターソーのブレードは日本製で、穴径が20ミリで、あわない。

DELTAのテーブルソーは、3/8 インチの穴径なのだ。(約16ミリ)

ヤフオク出品中だが売れないから捨てようかと思っていた梱包済の古いチョップソーを引っ張り出してブレードを見てみると、なんと3/8インチではないか!

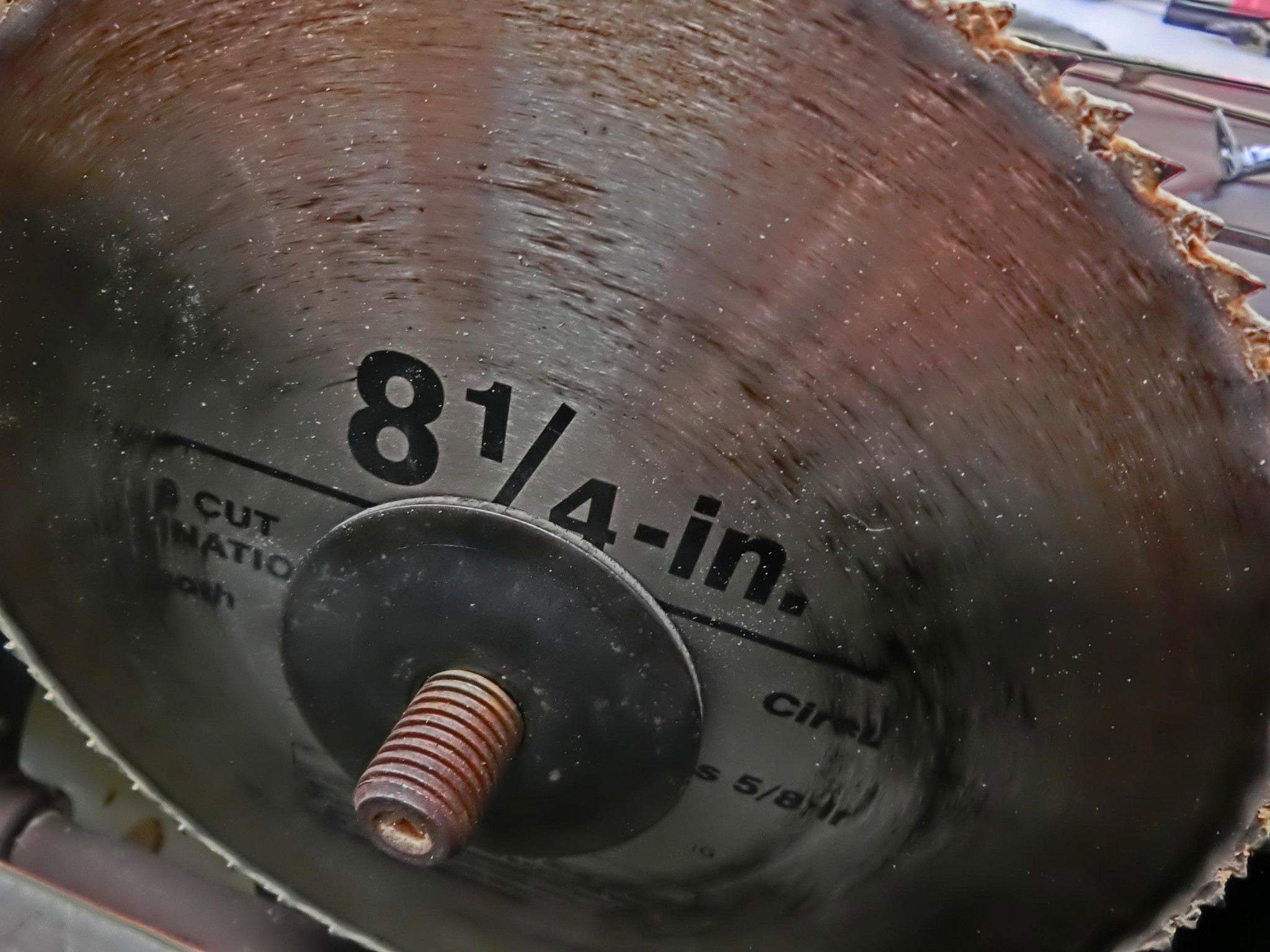

8-1/4インチと言うなぞの外径だが、1/4インチくらいたぶん大丈夫だ、これを使おう!



あー売れなくて良かった。(^^)



DELTAのテーブルソーの刃の交換の仕方は簡単。

インサートを外して、付属のスパナ的な工具でネジを緩めるだけ。

ネジ山が普通とは逆になっていますので、閉める方向に回す緩みます。

th_CIMG8544

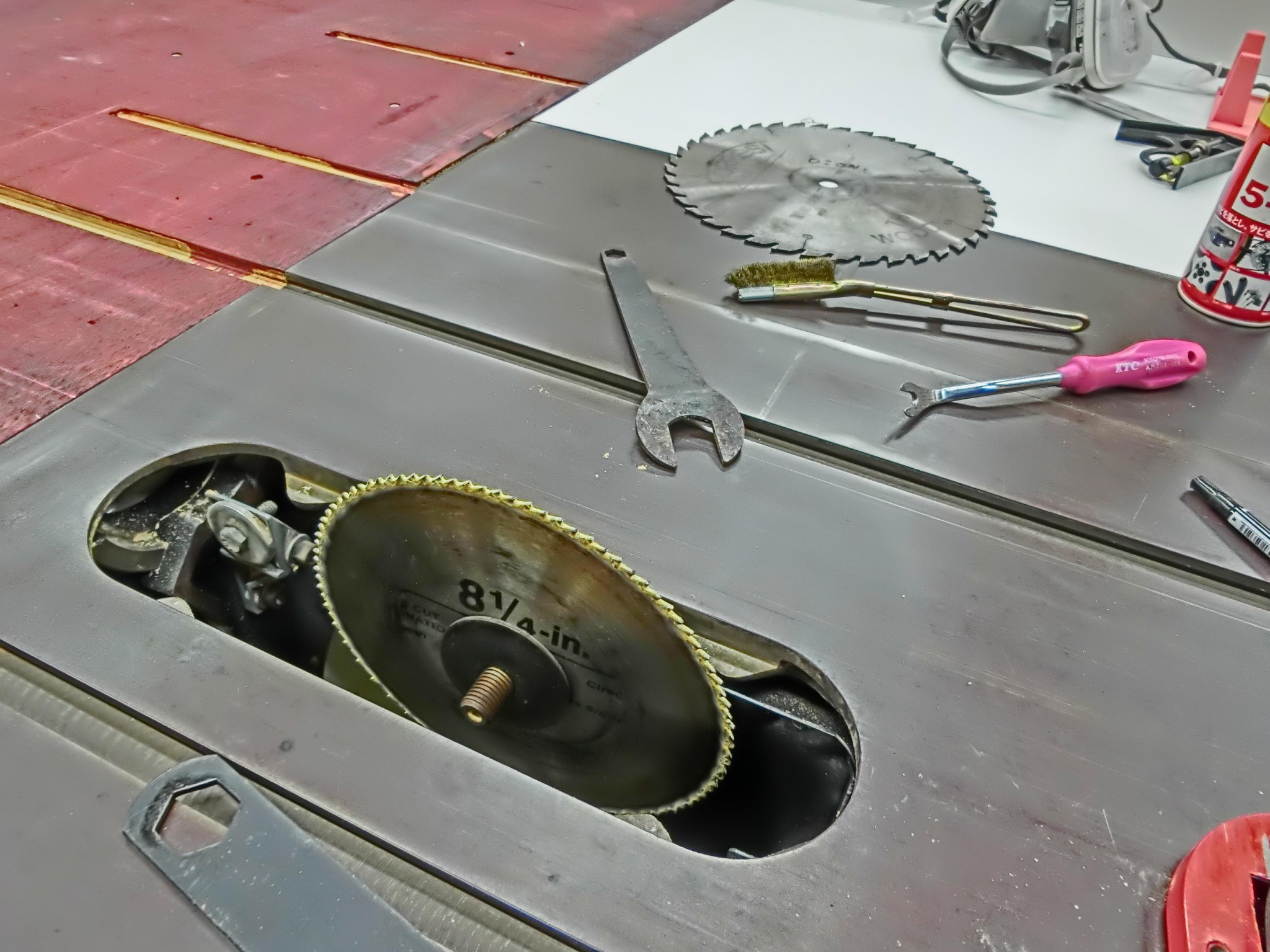

8-1/4インチのブレードにつけ変えて、一度カットしてから、もう一度10インチのブレードにつけ変えて、ファイナルカットを行ないます。

th_CIMG8545

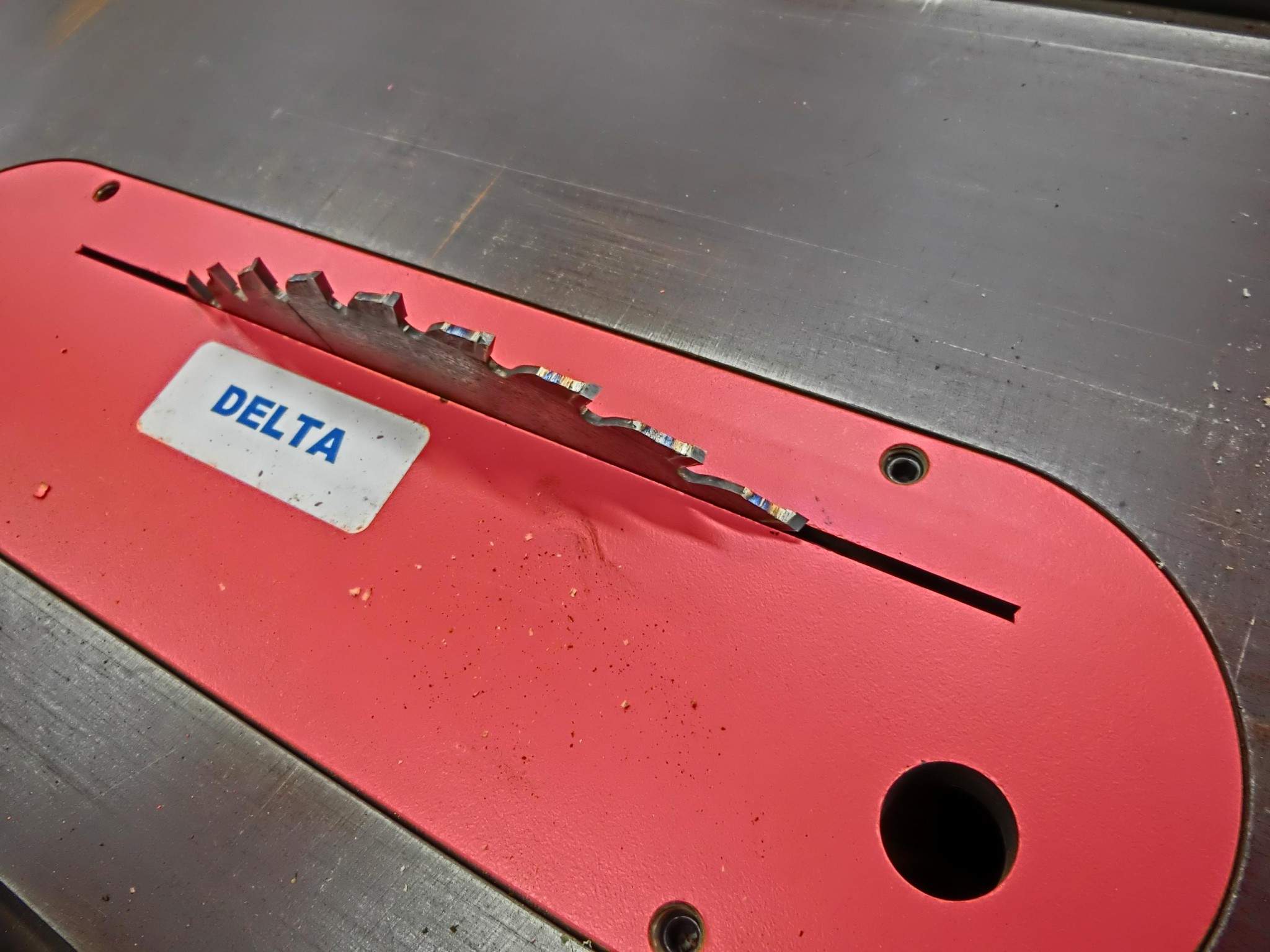

DELTA純正のゼロクリアランスインサートの完成。

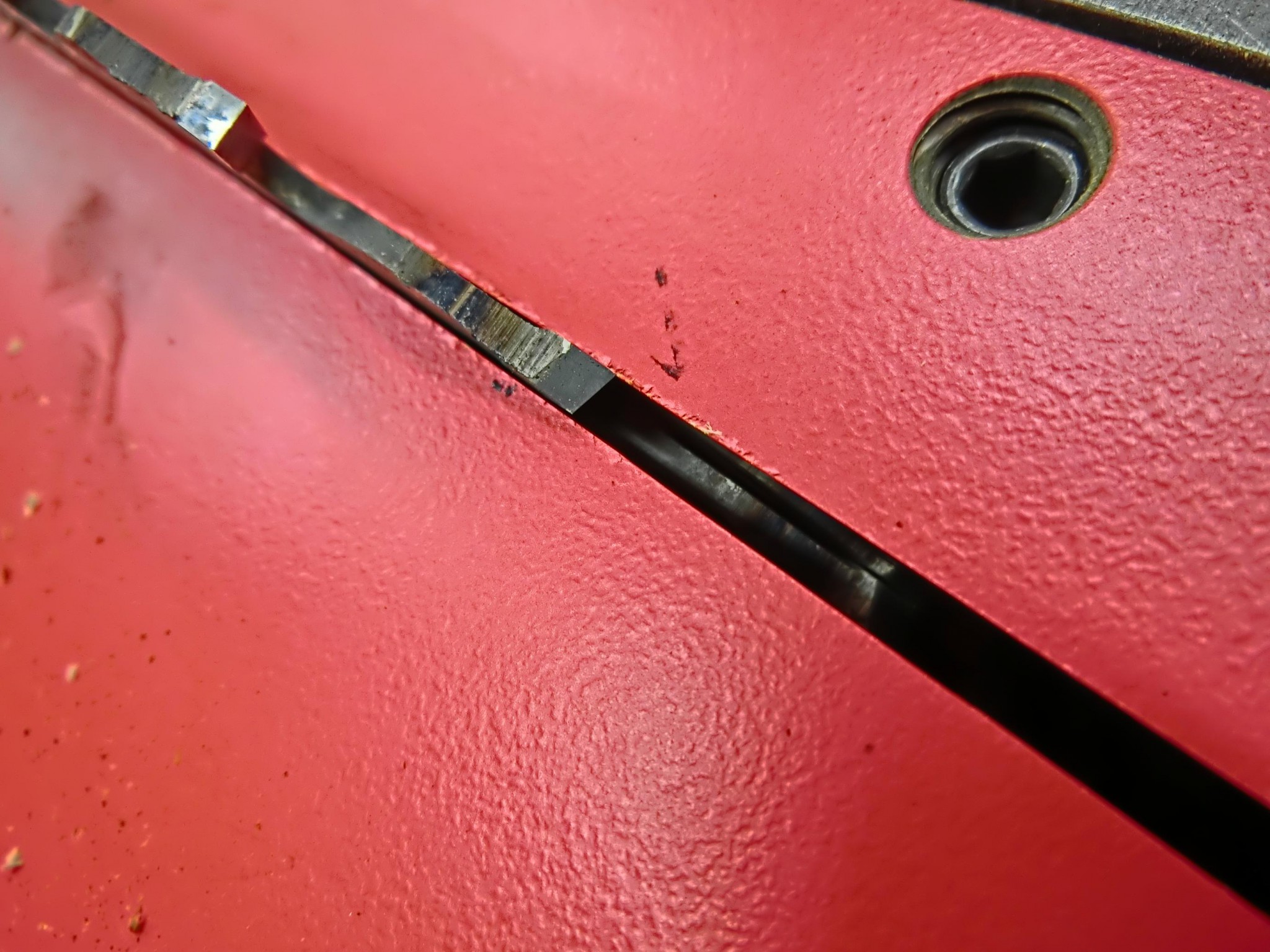

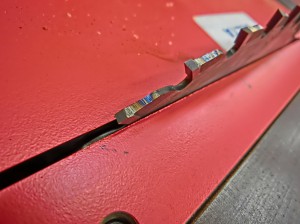

テーブルソーのブレードの厚みとピッタリのスリットが開いたインサートが完成しました。(^^)

th_CIMG8551 th_CIMG8550





th_CIMG8552



同時にテーブルソーのブレードを交換しました。

新品のブレードや目立てした予備のブレードなども譲り受けていたのですが、今回はあえて新品ではなく、中古の目立て済の刃に交換しました。
単なる新品より、職人が手作業で研いで目立てた刃の方が良く切れる様な気がしたからです。



熱いナイフでバターを切るかの様に、まったく無抵抗で、スイーっと、

めっちゃくちゃ良く切れる様になりました。(^^)

もっと早くにやれば良かった・・・
