アウターバッフル、インナーバッフル、ピラー埋め込み、デッドニング など


アウターバッフル、インナーバッフル、ピラー埋め込み、飾りパネル など。

いろいろ作っております。

お客様には、なにを作ってる作業なのか、わかりにくい実に地味な作り物なので、ちょっとだけ紹介します。

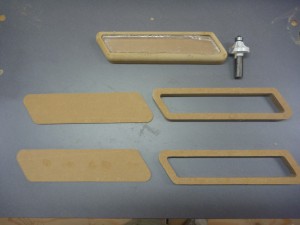

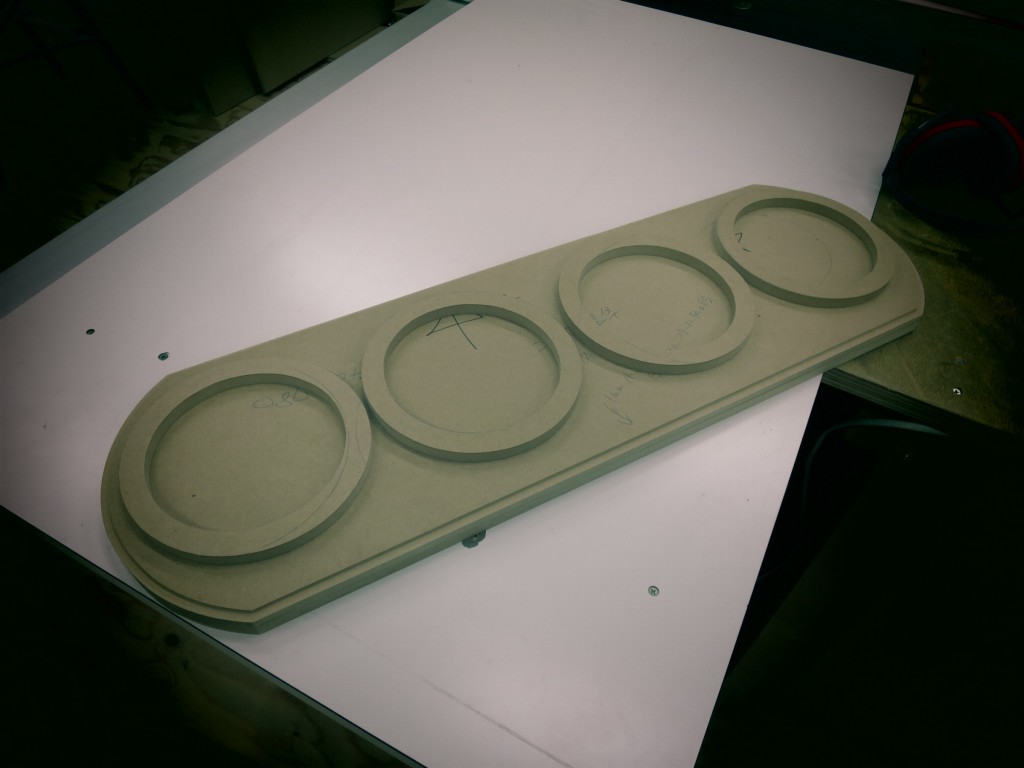

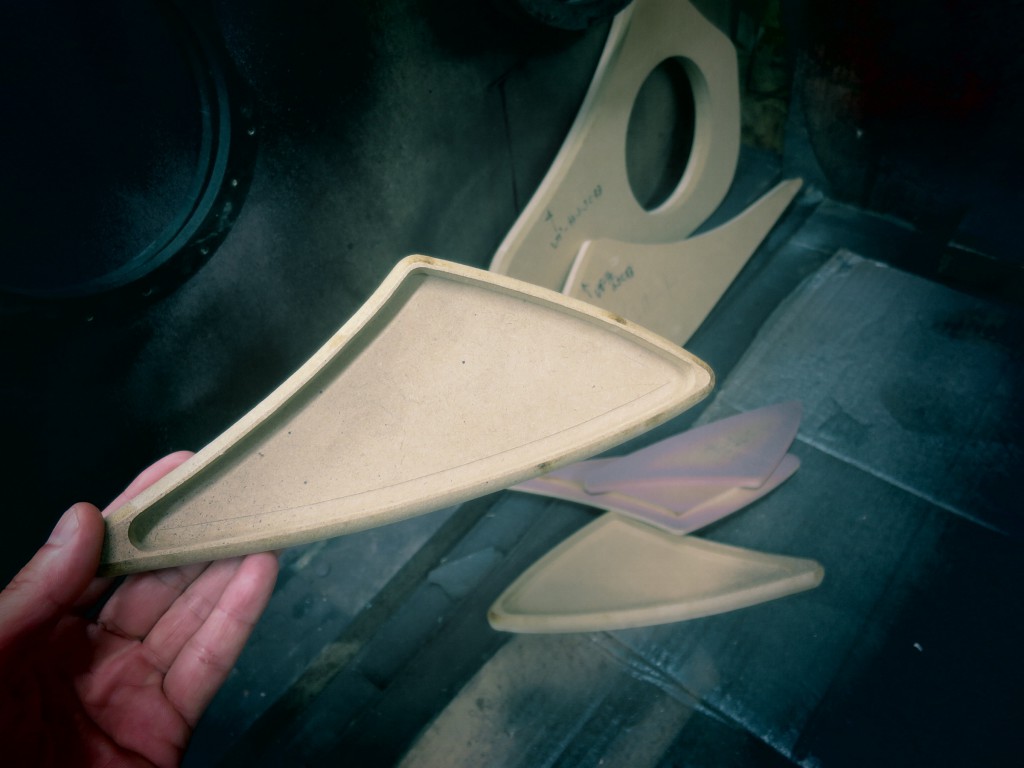

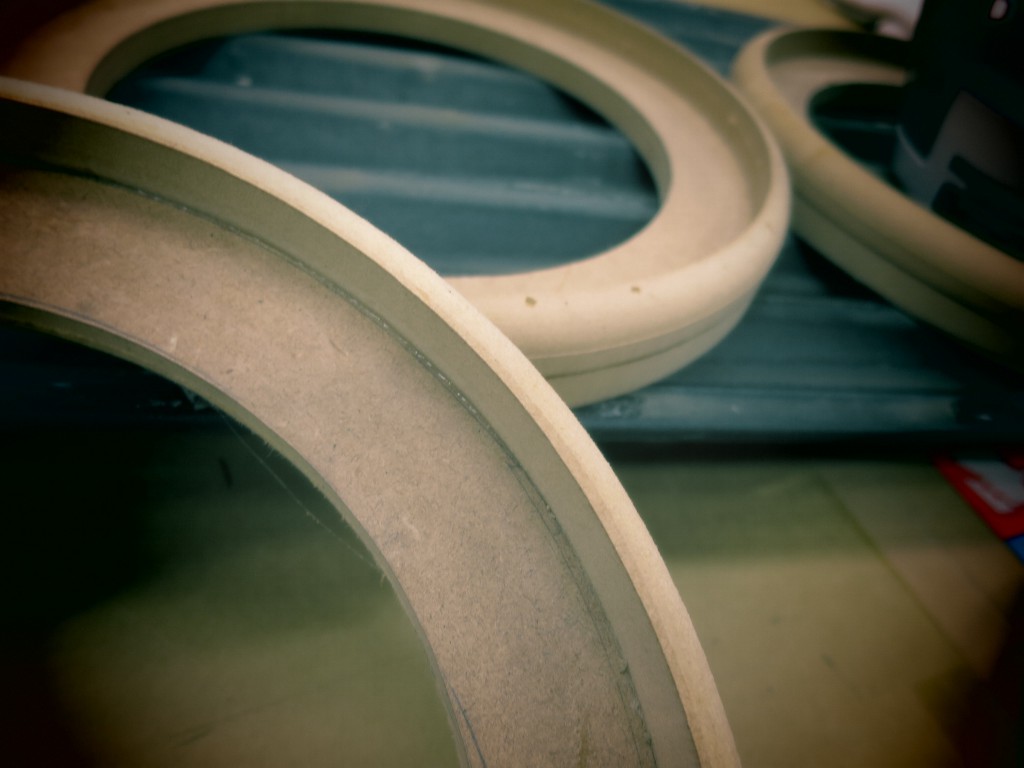

th_P1180129th_IMG_0632 th_IMG_0626 th_IMG_1431





スピーカーを「正しく取り付ける」為の土台を、「インナーバッフル」と呼んでいます。

スピーカーがドアに露出した形で取り付ける為の土台と化粧パネルを、「アウターバッフル」と呼んでいます。

取り付けたスピーカーを、しっかり鳴らす為に、ドアの鉄板に制振/防振処理をする事を、「デッドニング」と呼んでいます。



スピーカーを「正しく取り付ける」為だけでも、このような土台を作る必要があり、結構大変なのです。

th_P1180198

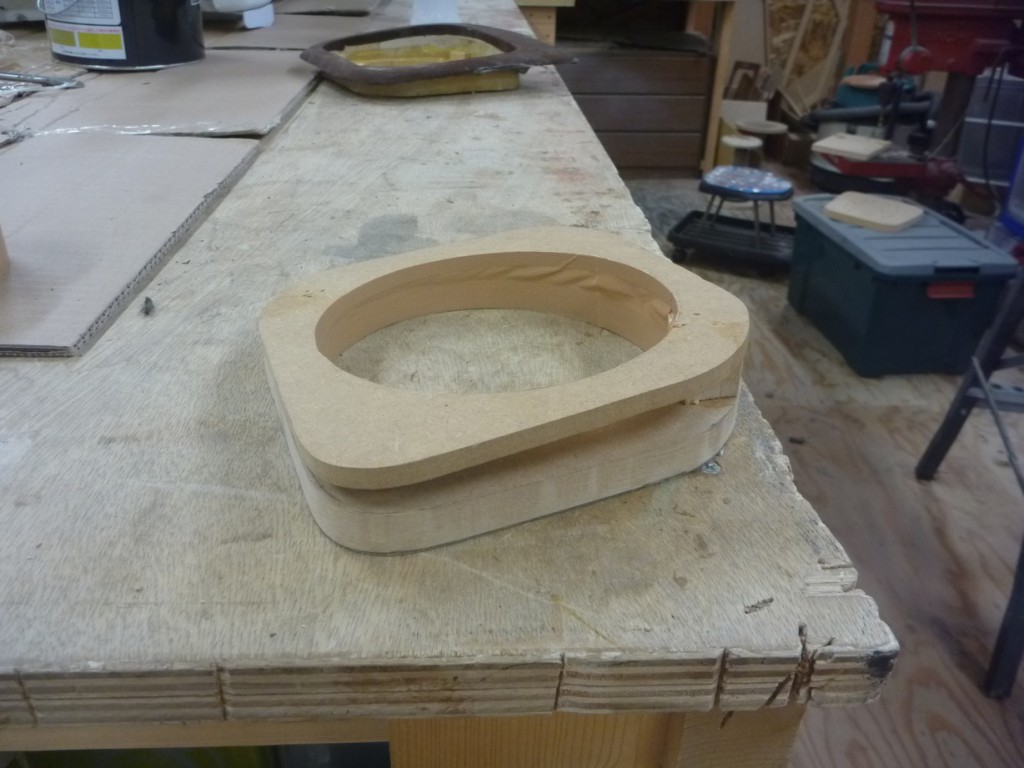

見えなところにも手抜きしないで丁寧に作っています。

が、手間がかかって、時間がかかって・・・。

th_P1180200

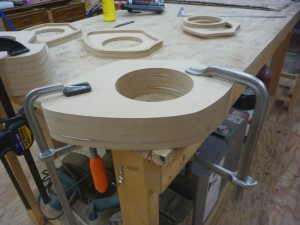

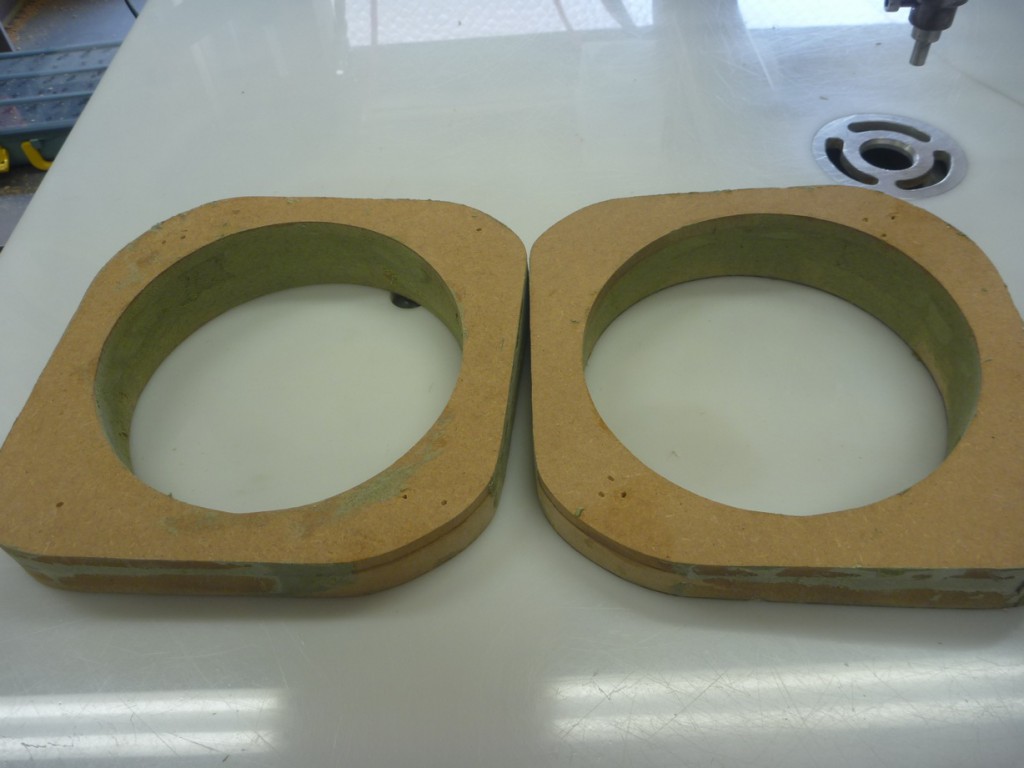

接着した木材は、接着剤が乾くまでクランプで圧着したりもします。

th_P1180222

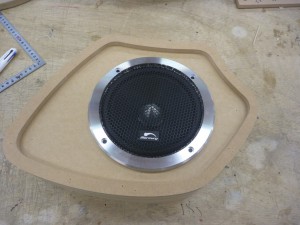

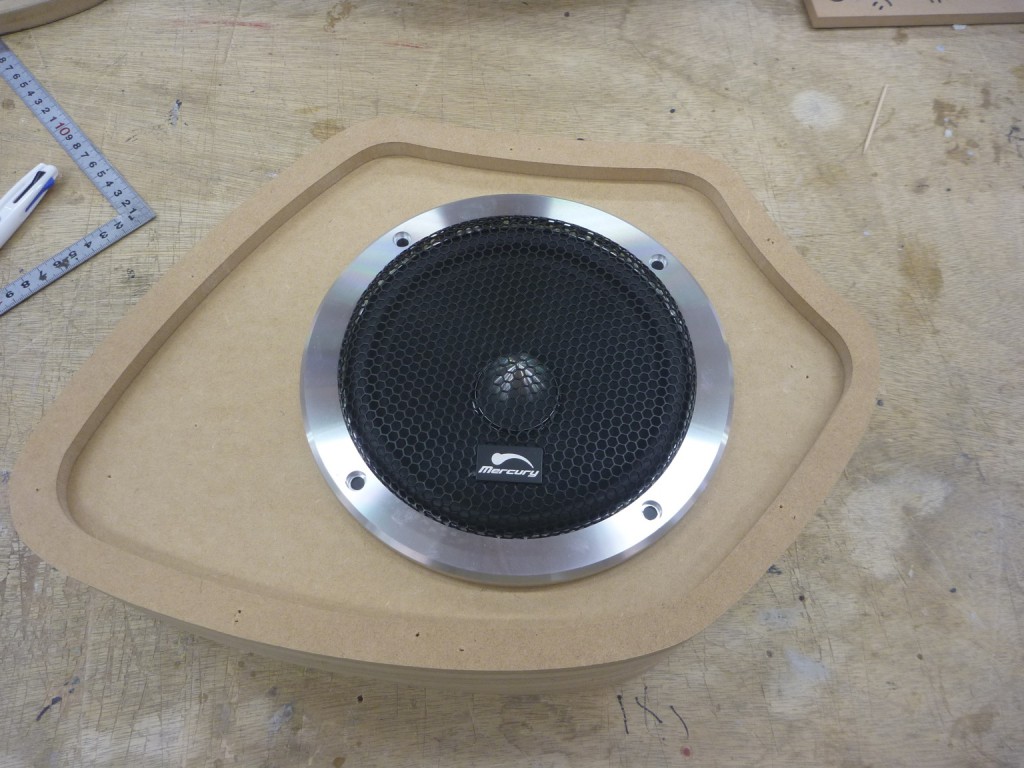

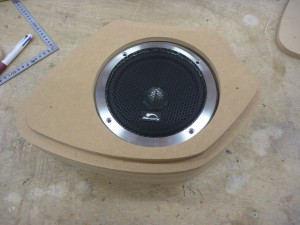

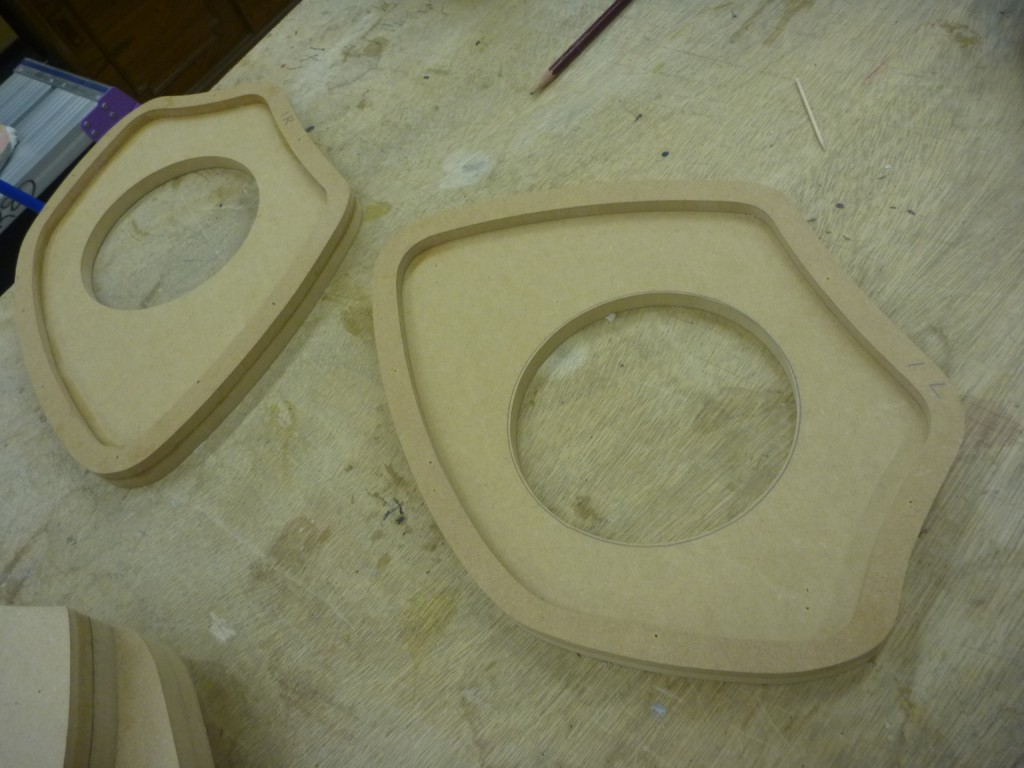

 ドアにスピーカーを露出した形で取り付ける時の、「アウターバッフル」をつくっています。

th_P1180217 th_P1180219

th_P1180223

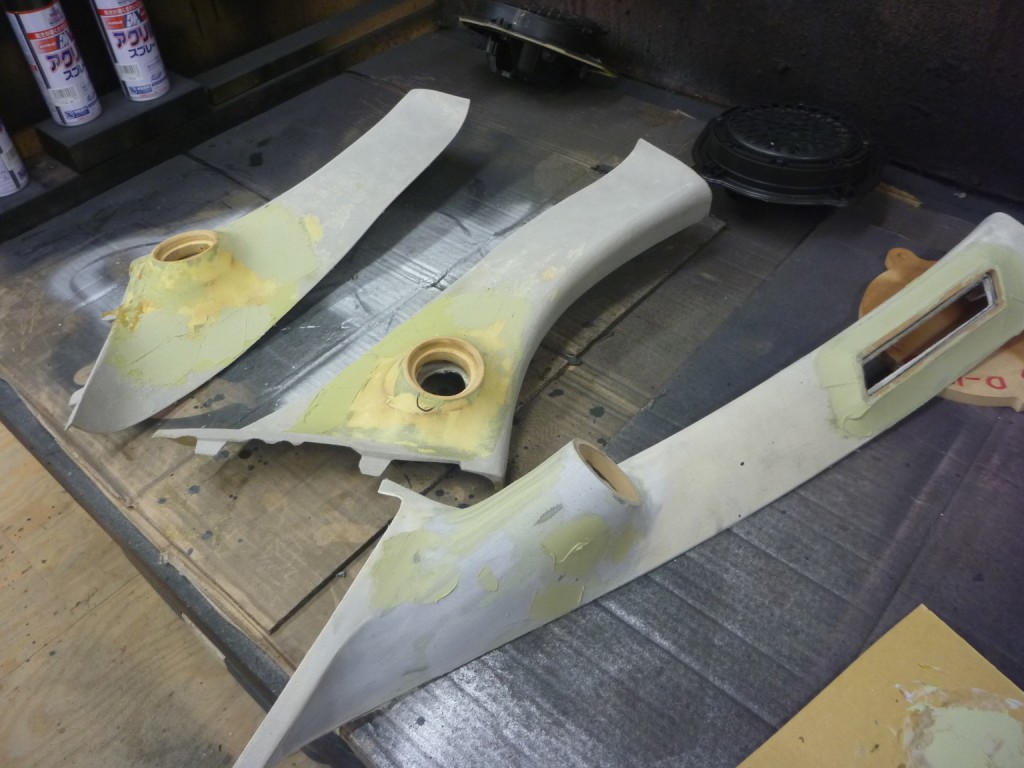

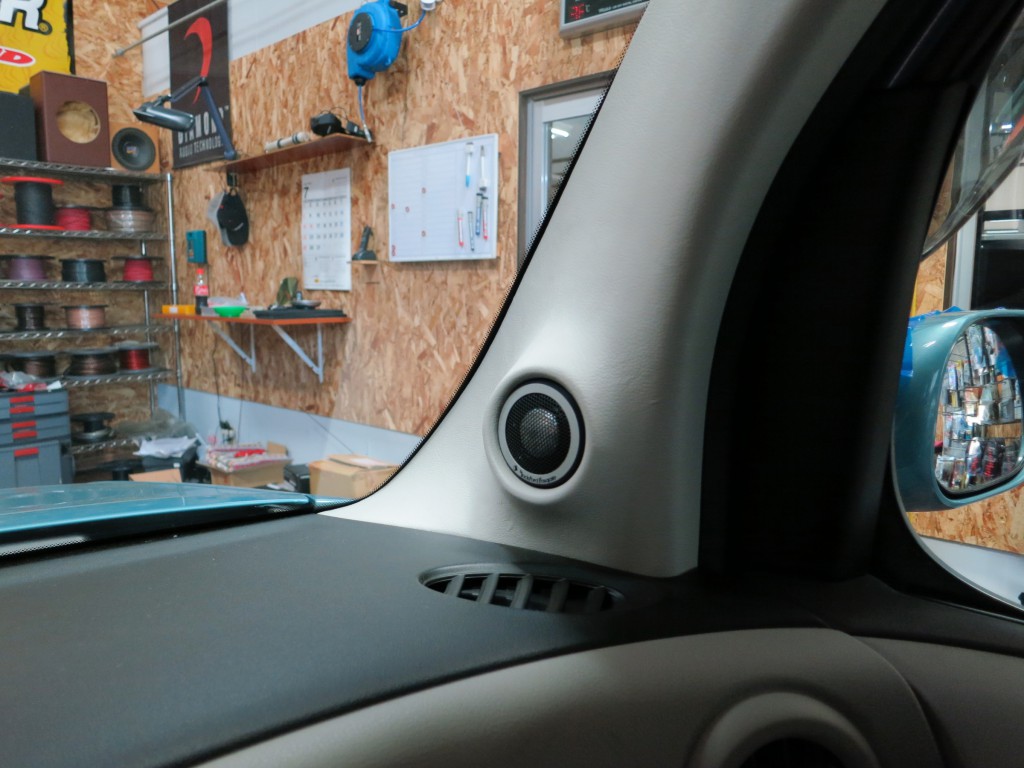

ピラーに、ツイーターを埋め込み加工をしています。

th_P1180224

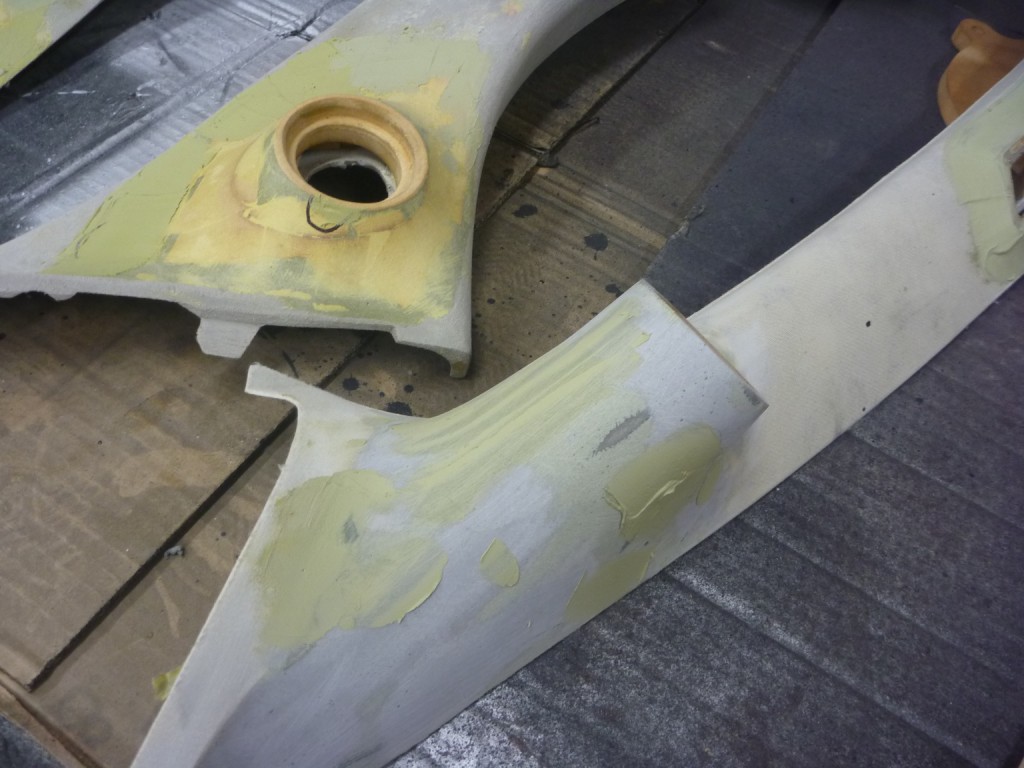

綺麗な形になるまで、

パテ盛って、固まるまで乾燥させて、また削って、の地味な手作業をひたすら続けます・・・。

最後は、スエードやレザーを貼って、やっと完成です。

th_P1180226  th_IMG_0014

インナーバッフルの裏側。

スラント加工。

th_P1180227

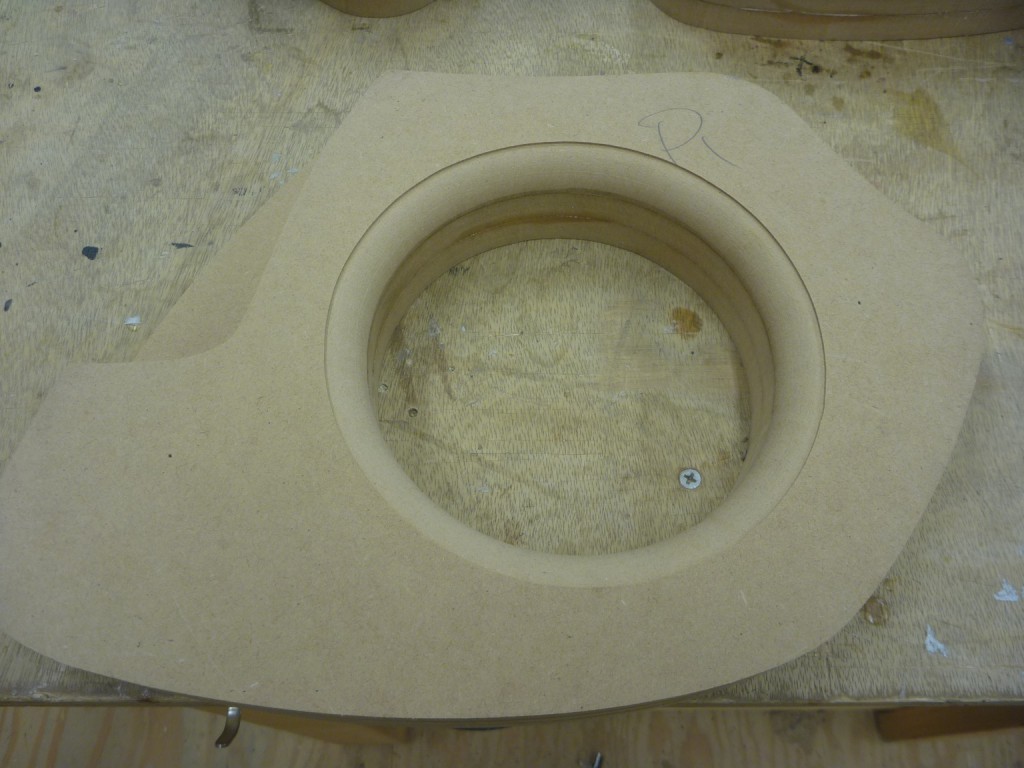

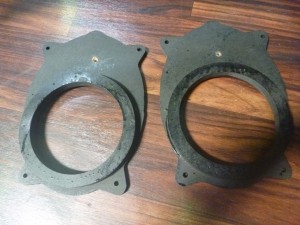

こちら、標準的なインナーバッフル。

th_P1180195

裏側は、斜めに広がる様に削って加工します。
(スラント加工とかカッコいい名前で呼んだりします。)

少しでも音抜けを良くする為の努力です。

th_P1180196

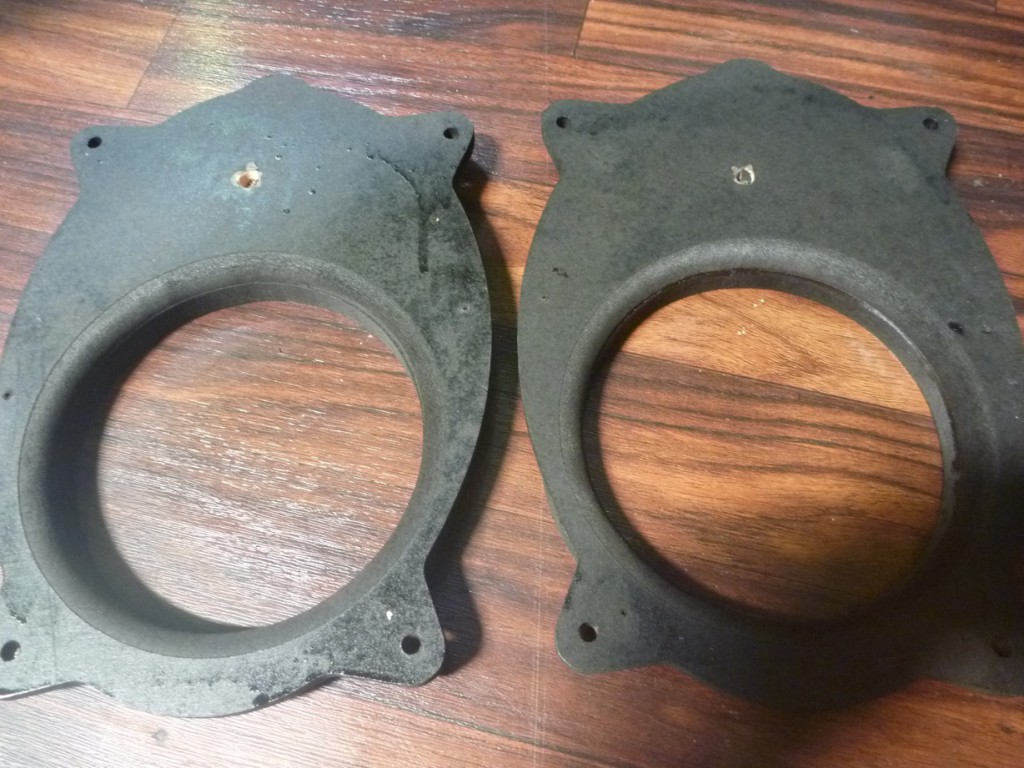

取付後にはドアの中で、外からは見えないインナーバッフルは、防水の為だけの塗装ですので、見た目はどうでも良いのですが、塗料を乾かすでけでも一日は乾燥させますので、

このようなシンプルなインナーバッフル製作でも数日かかります。

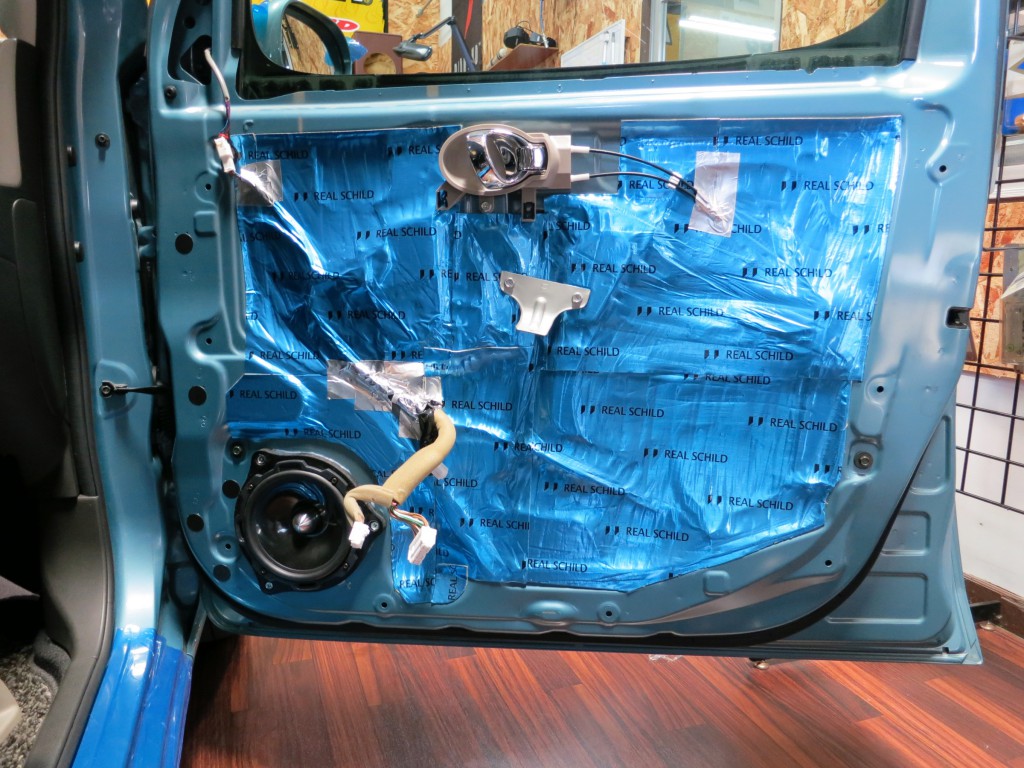

こちらは、ホットワイヤード での、標準的なドアのデッドニングの一例です。:

th_IMG_0005



詳しくは、こちら!

http://www.hotwired.co.jp/blog/?p=4001



こちらは、HOT WIRED での、標準的なデッドニングの作業工程の動画です。

YouTube Preview Image











「標準的な」インナーバッフル、とか、

「普通の」デッドニング、とか、

は、

あくまでも、自己判断なので、

お店や人によってこの基準が著しく違うようです。

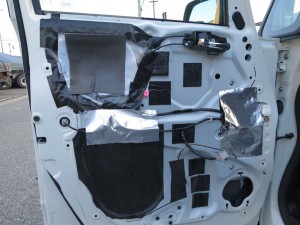

こちら先日、音調整で入庫のおクルマの、デッドニング。

名古屋市の有名カーオーディオ専門店にて、標準的なデッドニングを施工のおクルマだそうです。

オーナー様は、「なんか心配だなー」と思っていたそうで、

ドアを外してみると、、、



ま、マジですか・・・。(汗)

IMG_1606

こちらも先日、音調整で入庫のおクルマの、デッドニングとインナーバッフル。

愛知県の有名カーオーディオ専門店にて、スペシャルな施工のおクルマだそうです。

オーナー様もどう考えても音がおかしいという事で、ドアを外してみると、、、



み、見てはいけないものを見てしまった・・・(恐)

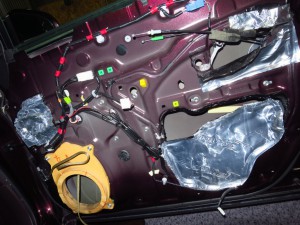

ドアの内部が崩壊しています・・・。

th_IMG_2547

デッドニング材が剥がれて垂れ下がっています。(恐)

元々サービスホールを埋めるだけのデッドニングのようで、剥がれてしまったようです・・・。

これではデッドニングの効果は、ナッシング ですね。

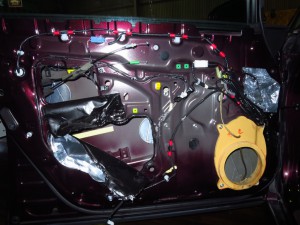

左のドアは、デッドニング材が剥がれ落ちて、ほとんど無くなっていました。(汗)

th_IMG_2533

てゆーか、

この状態だと車内にも水が入ってきてしまうわけで・・・、

スピーカーも水をかぶってサビサビの、ボロボロで、いい音とか以前の話なわけで・・・、

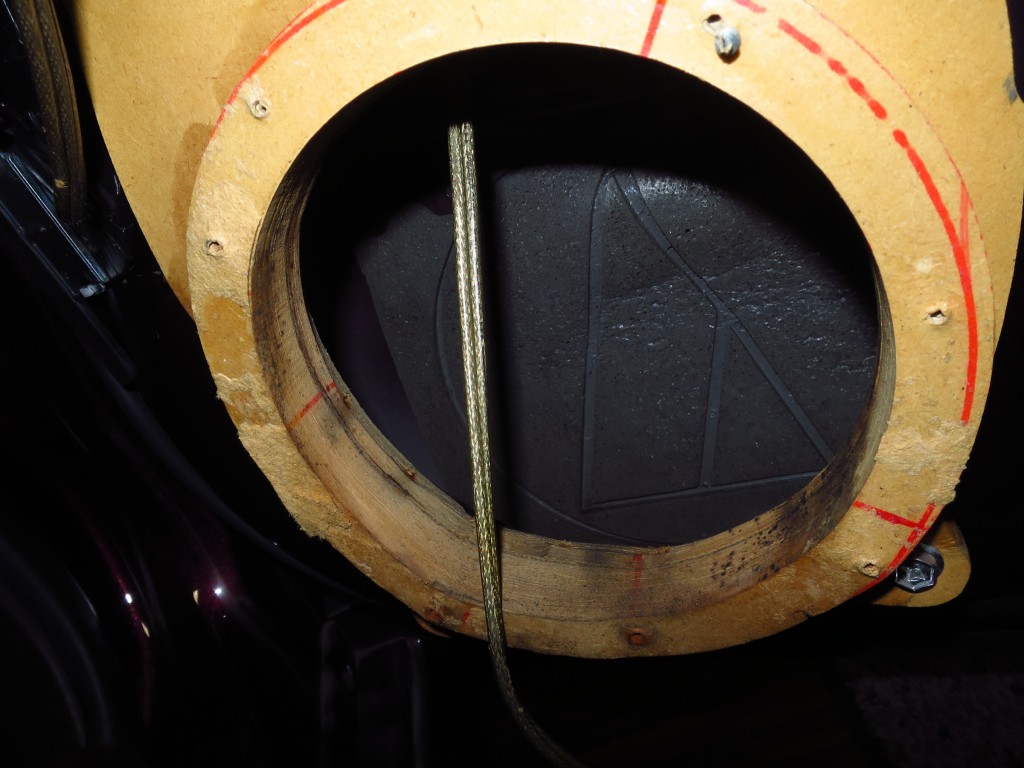

インナーバッフルは、

腐っていました・・・。(恐)

th_IMG_2549

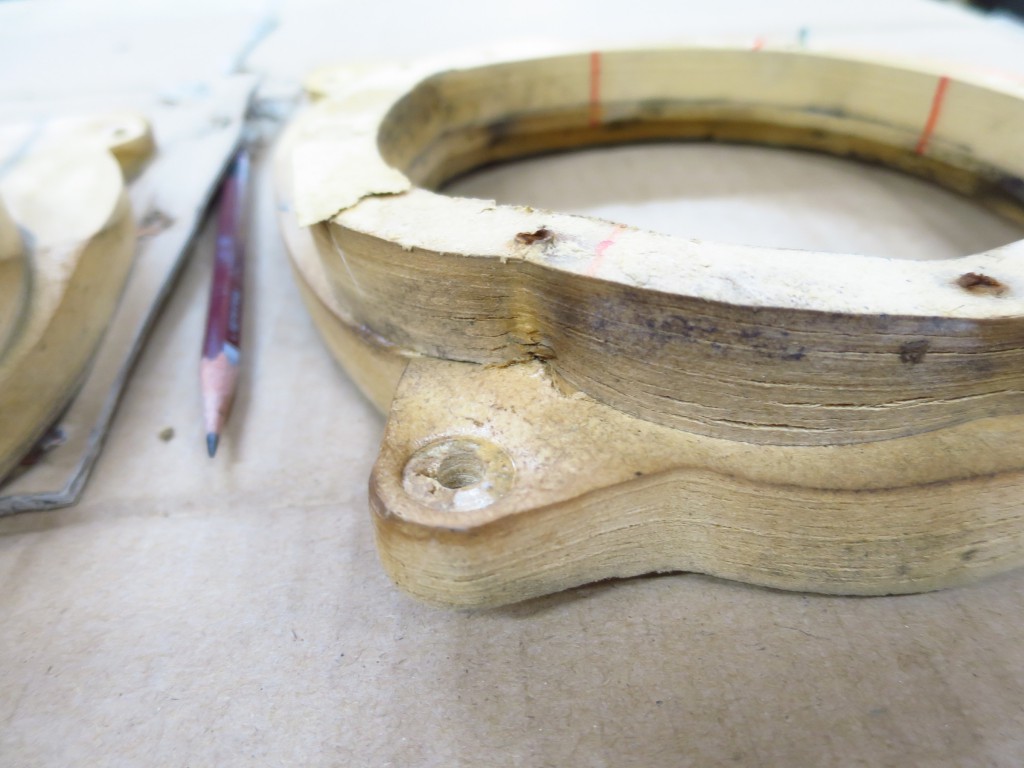

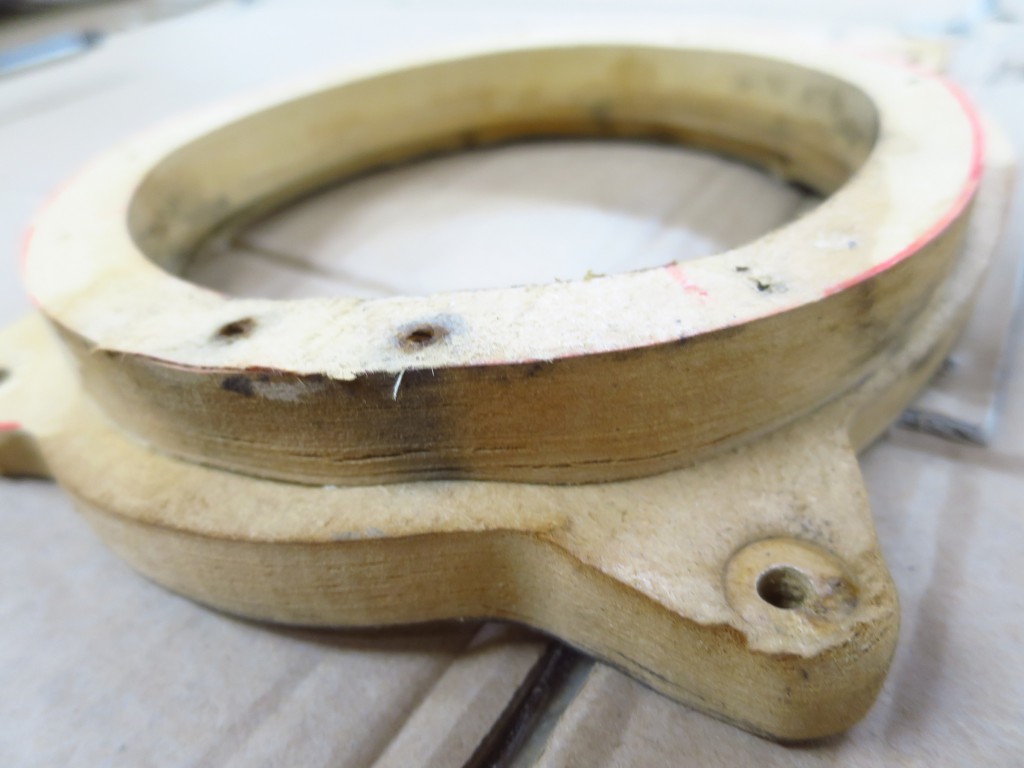

腐って、変形して、カビの生えたインナーバッフル・・・。(恐)

th_IMG_2574 th_IMG_2575

気持ち悪くなってきたので、恐怖画像はこの辺でやめときます・・・。
